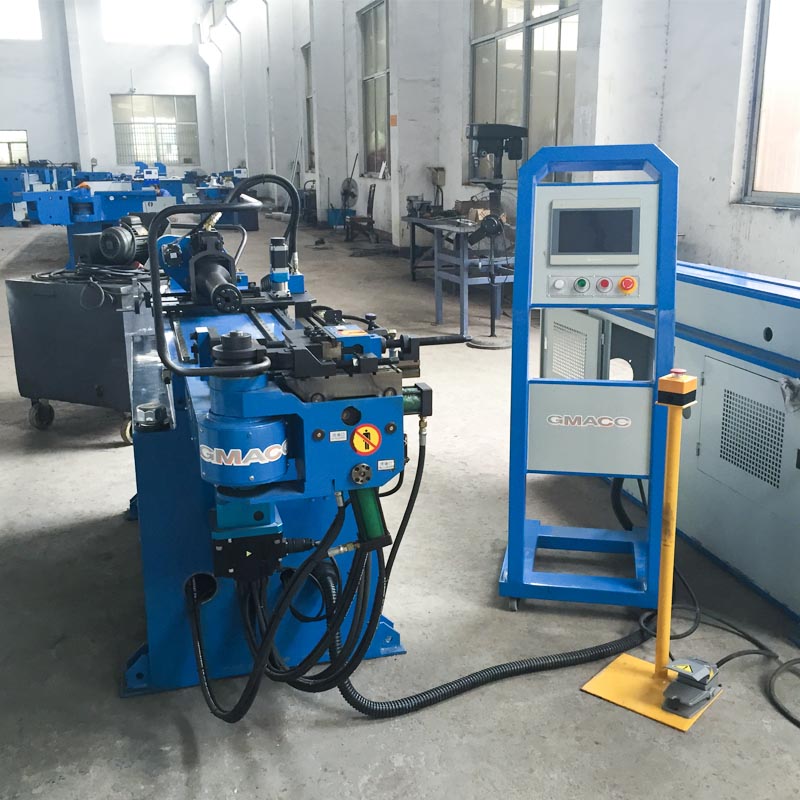

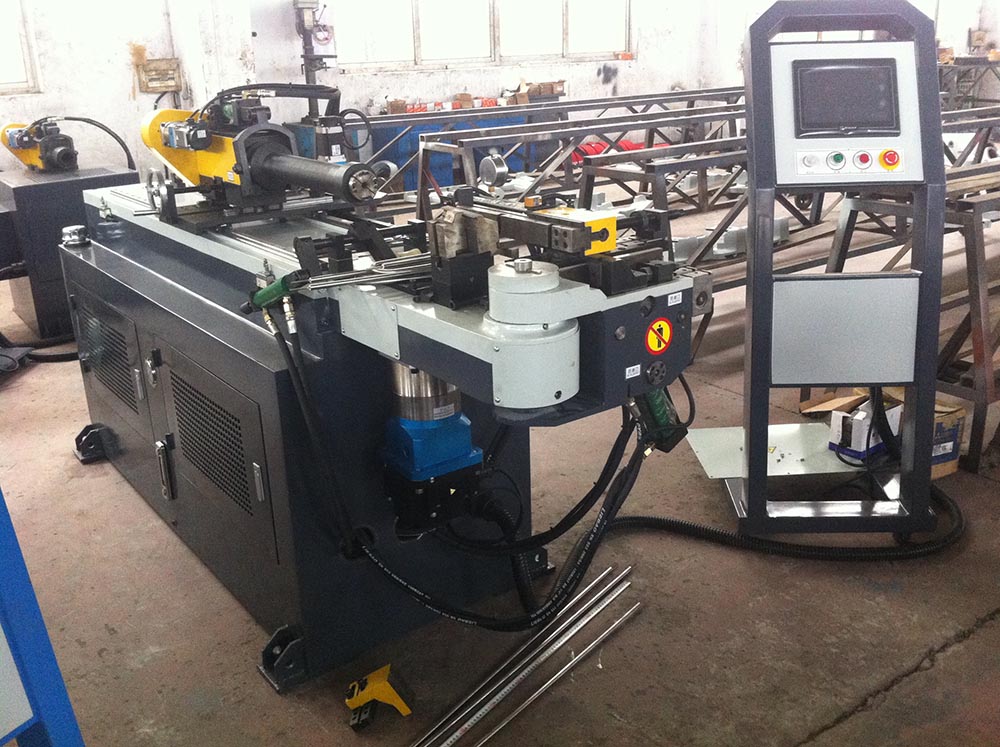

Machine à cintrer à une tête à commande numérique entièrement automatique GM-SB-18CNC

Quantité:

Caractéristiques de la machine

La cintreuse CNC à tête unique de la série GM-SB-18CNC est un produit qui combine la technologie de notre entreprise avec la technologie de pointe italienne et intègre la machine, l'hydraulique et l'électricité. Cette série adopte un panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et séquences de pliage. Sous le contrôle précis de l'ordinateur industriel, les trois coordonnées de mouvement de Y, B et C peuvent réaliser un mandrin automatique de haut en bas. Pour un pliage rapide, la machine-outil CNC dispose également de fonctions avancées telles que la compensation du ressort de flexion des composants, l'alarme d'auto-diagnostic d'erreur, le stockage de mémoire après une panne de courant, la lubrification automatique et la protection de sécurité. Le tube de cintrage (axe C), le tube rotatif (axe B) ​​et l'alimentation du tube (axe Y) sont tous entraînés par un servomoteur en boucle fermée. Une technologie de pointe, un degré élevé de fiabilité d'automatisation et une conception intégrée font de la cintreuse de tubes CNC un équipement de traitement de tubes de classe mondiale.


Nom

Unité

Paramètre

Max. Capacité de flexion

mm

¢ 18 * 2

Gamme de rayon de courbure

mm

20-150

Max. Angle de pliage

°

190

Vitesse de pliage

° / sec

240

Vitesse de rotation

° / sec

300

Vitesse d'alimentation

mm / sec

1000

Précision de pliage

°

± 0,10

Précision de tournage

°

± 0,10

Précision d'alimentation

mm

± 0,10

Tourner la puissance du servomoteur

kW

0.4

Alimentation du servomoteur

kW

0.4

Bien que la distance effective

mm

1500

Puissance du moteur du système

kW

2.2

Max. Pression

Mpa

16

Volume de refoulement de la pompe à huile

L

25

L * W * H (dimension de l'emballage)

mm

3000 * 750 * 1300

Poids

T

environ 1,3


Configuration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) ou Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan Shanghong (Importé)

Cylindre

Shanghai Qifan

Écran tactile

Taiwan Weinview (importé)

PLC

Japon Mitsubishi (Importé)

Servomoteur

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Contacteur

SCHNEIDER

Transformateur

Wuxi Xinyu


Échantillons d'outillage
