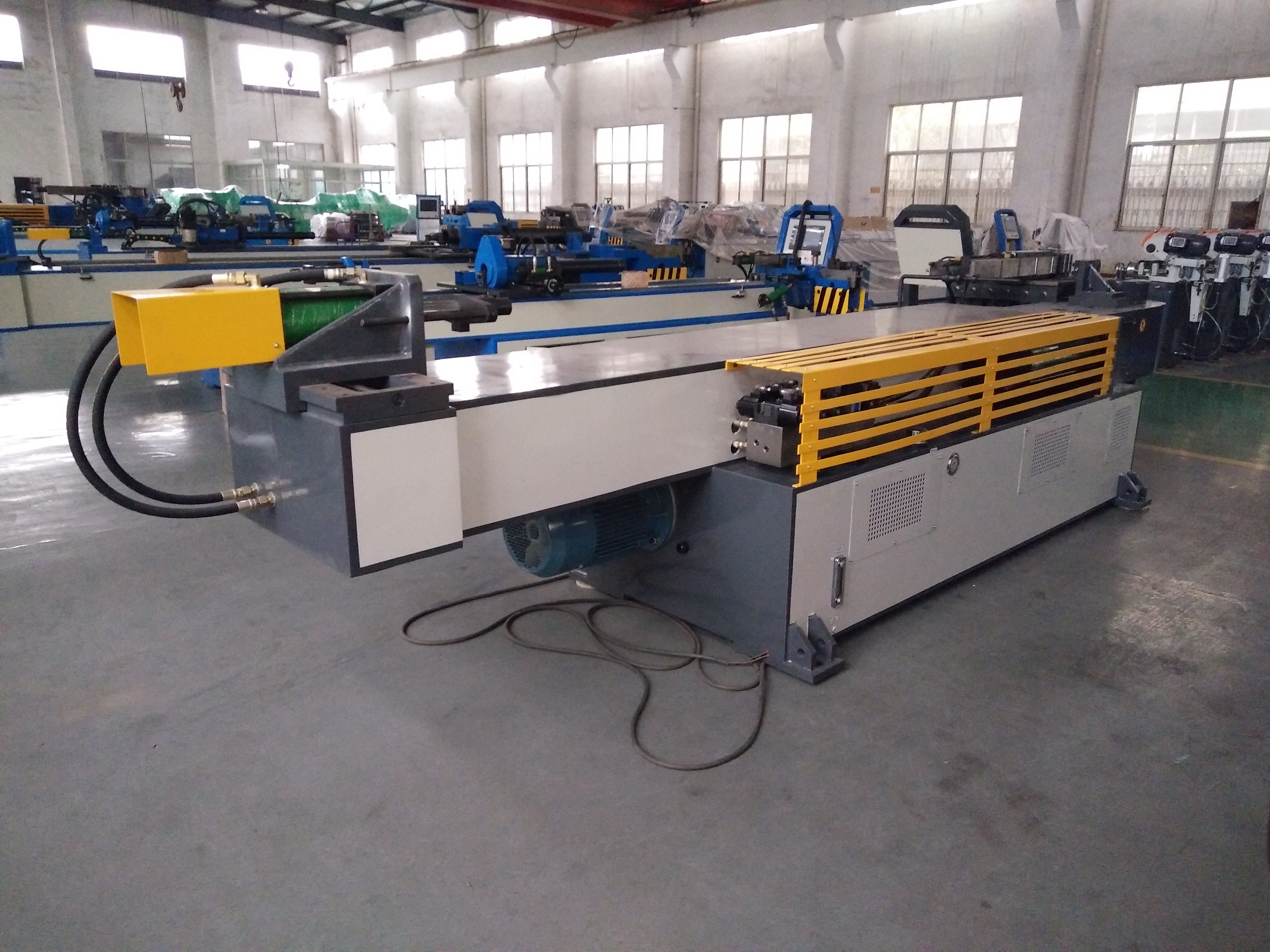

Cintreuse de tubes à commande manuelle CNC de 4 pouces

Entraînement hydraulique complet, contrôle PLC, cintreuse de tuyaux avec écran tactile ou texte, équipé d'un collier de serrage, d'un moule de guidage, d'un mandrin, d'un anti-rides, d'un booster, d'un cintrage de tuyaux et d'autres dispositifs. En fonctionnement hydraulique, cette cintreuse de tuyau professionnelle, rapide et économique de style européen peut plier différentes tailles de tuyaux métalliques normaux et de forme spéciale. L'angle de pliage est contrôlé par un encodeur importé de haute précision pour assurer la haute précision de la machine.
État de disponibilité:
Quantité:
  • GM-100NCB
  • GMACC
  • 8462219000

Caractéristique de la machine

Cintreuse de tuyau d'échappement de voiture de 4 pouces GM-100NCB

Paramètre technique et configuration de la cintreuse automatique de tuyaux GM-SB-100NCB

ØCaractéristique de la machine

Entraînement hydraulique complet, contrôle PLC, cintreuse de tuyaux avec écran tactile ou texte, équipé d'un collier de serrage, d'un moule de guidage, d'un mandrin, d'un anti-rides, d'un booster, d'un cintrage de tuyaux et d'autres dispositifs. En fonctionnement hydraulique, cette cintreuse de tuyau professionnelle, rapide et économique de style européen peut plier différentes tailles de tuyaux métalliques normaux et de forme spéciale. L'angle de pliage est contrôlé par un encodeur importé de haute précision pour assurer la haute précision de la machine.

ØParamètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

100*8

Tube carré en acier doux

mm

70 *70 *6

Tube rectangulaire en acier doux

mm

75*65 *6

Barre solide ronde en acier doux

mm

45

Barre solide carrée en acier doux

mm

40*40

Min. rayon de courbure

mm

40

Max. Rayon de courbure (standard)

mm

400

Surplomb de la tête (au centre de pliage)

mm

460

Hauteur de la tête (au centre de pliage)

mm

610

Hauteur du centre de pliage (à partir du sol)

mm

1140

Max. Angle de pliage

°

190 °

Erough distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

25

Précision de l'angle de pliage

°

± 0,10

Moteur du systèmePuissance

KW

11

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

5300 *1350 * 1200

Poids de la machine

T

À PROPOS DE 4.5

ØConfiguration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) / Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan ShanghongImporté

Cylindre

ShanghaiQifan

Écran tactile

TaïwanWeinviewImporté)

PLC

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Transformateur

Wuxi Xinyu

Contacteur

SCHNEIDER

Cintreuse de tubes CNC


Paramètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

¢ 100 * 8

Tube carré en acier doux

mm

70 * 70 * 6

Tube rectangulaire en acier doux

mm

75 * 65 * 6

Barre solide ronde en acier doux

mm

¢ 45

Barre solide carrée en acier doux

mm

40 * 40

Min. rayon de courbure

mm

40

Max. Rayon de courbure (standard)

mm

400

Surplomb de la tête (au centre de pliage)

mm

460

Hauteur de la tête (au centre de pliage)

mm

610

Hauteur du centre de pliage (à partir du sol)

mm

1140

Max. Angle de pliage

°

190 °

Grâce à la distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

25

Précision de l'angle de pliage

°

± 0,10

Puissance du moteur du système

KW

11

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

5300 * 1350 * 1200

Poids de la machine

T

À PROPOS DE 4.5


Configuration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) / Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan Shanghong (Importé)

Cylindre

Shanghai Qifan

Écran tactile

Taiwan Weinview (importé)

PLC

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Transformateur

Wuxi Xinyu

Contacteur

SCHNEIDER


Échantillons de pliage

图片 2

Échantillons d'outillage

图片 2
