GM-100CNC
GMACC
8462219000
Caractéristique de la machine

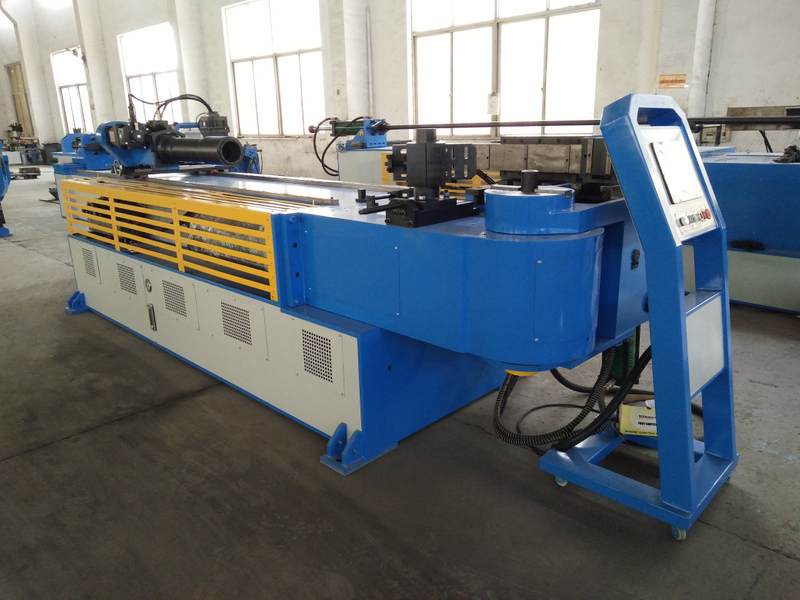

La cintreuse CNC à tête unique de la série GM-SB-NC est une combinaison de la technologie de notre entreprise et de la technologie de pointe italienne, intégrant des produits mécaniques, hydrauliques et électriques. Cette série adopte un panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et séquences de pliage. Sous le contrôle précis de l'ordinateur industriel, les trois coordonnées de mouvement Y, B et C peuvent réaliser une flexion rapide sur ou sous le mandrin. La machine-outil CNC dispose également d'une compensation de rappel de ressort de flexion des composants, d'une alarme d'auto-diagnostic d'erreur, de fonctions avancées telles que le stockage de la mémoire, la lubrification automatique et la protection de sécurité après une panne de courant. Une technologie de pointe, un degré élevé de fiabilité d'automatisation et une conception intégrée font de la cintreuse de tubes CNC un équipement de traitement de tubes de classe mondiale.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠100*8 |
Acier inoxydable | mm | ￠100*5 |
Tube rond recuit en alliage léger | mm | ￠100*10 |
Tube carré en acier doux | mm | 70 *70 *6 |
Tube rectangulaire en acier doux | mm | 75 *65*6 |
Barre solide ronde en acier doux | mm | ￠40 |
Barre solide carrée en acier doux | mm | 35*35 |
Min. rayon de courbure | mm | 40 |
Max. Rayon de courbure (standard) | mm | 400 |
Surplomb de la tête (au centre de pliage) | mm | 460 |
Hauteur de la tête (au centre de pliage) | mm | 610 |
Hauteur du centre de pliage (à partir du sol) | mm | 1140 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 70 |
Course réglable de serrage | mm | 0-140 |
Course réglable d'épaule | mm | 350 |
Course réglable de rétraction du mandrin | mm | 0-150 |
Max. Angle de pliage | ° | 190 ° |
Erough Distance effective | mm | 4000 |
Vitesse de pliage (max.) | ° / sec | 25 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max.alimentationvitesse de rotation (axe X.) | mm / sec | 500 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 1.5 |
Alimentation du servomoteur | KW | 1.5 |
Moteur du systèmePuissance | KW | 11 |
HydrauliquePompe Le volume | L | 30 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 5300 *1350 * 1200 |
Poids de la machine | T | À PROPOS DE 4.8 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong（Importé） |
Cylindre | ShanghaiQifan |
Écran tactile | TaïwanWeinview（Importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi （Importé） |
Contacteur | Schneider |
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠ 100 * 8 |
Acier inoxydable | mm | ￠ 100 * 5 |
Tube rond recuit en alliage léger | mm | ￠ 100 * 10 |
Tube carré en acier doux | mm | 70 * 70 * 6 |
Tube rectangulaire en acier doux | mm | 75 * 65 * 6 |
Barre solide ronde en acier doux | mm | ￠ 40 |
Barre solide carrée en acier doux | mm | 35 * 35 |
Min. rayon de courbure | mm | 40 |
Max. Rayon de courbure (standard) | mm | 400 |
Surplomb de la tête (au centre de pliage) | mm | 460 |
Hauteur de la tête (au centre de pliage) | mm | 610 |
Hauteur du centre de pliage (à partir du sol) | mm | 1140 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 70 |
Course réglable de serrage | mm | 0-140 |
Course réglable d'épaule | mm | 350 |
Course réglable de rétraction du mandrin | mm | 0-150 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 4000 |
Vitesse de pliage (max.) | ° / sec | 25 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max. vitesse d'alimentation (axe X.) | mm / sec | 500 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 1.5 |
Alimentation du servomoteur | KW | 1.5 |
Puissance du moteur du système | KW | 11 |
Volume de la pompe hydraulique | L | 30 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 5300 * 1350 * 1200 |
Poids de la machine | T | À PROPOS DE 4.8 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi （Importé） |
Contacteur | Schneider |
Échantillons de pliage
Échantillons d'outillage
