Caractéristique de la machine
La série a été particulièrement adaptée aux exigences du marché professionnel mondial. Toutes les pièces, la structure et les caractères sont similaires aux normes de l'ingénierie mécanique de l'Europe.Notre expérience professionnelle et les plans de dessins pour les systèmes électriques, électroniques, hydrauliques et mécaniques d'entreprises connues permettent d'améliorer les systèmes des machines pour obtenir des performances précises et attrayantes.

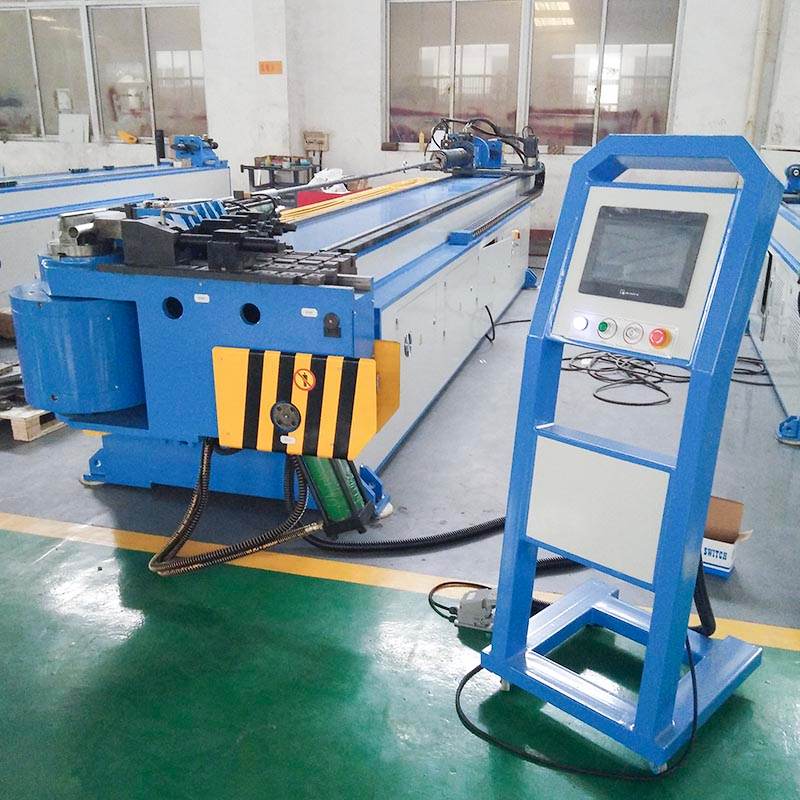

La cintreuse de tubes à une tête à commande numérique de la série GM-SB-CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte le panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et commandes de pliage. Y, B, C trois coordonnées de mouvement sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin hors pliage rapide, machine CNC également avec des fonctions avancées, telles que la compensation des composants de flexion du ressort arrière, l'alarme d'auto-diagnostic des erreurs, stockage de mémoire après mise hors tension, lubrification automatique et protection de sécurité. La technologie de pointe, la fiabilité d'automatisation élevée, la conception intégrée font de la cintreuse de tubes CNC la machine de traitement de tubes de première classe au monde.
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠ 100 * 8 |
Acier inoxydable | mm | ￠ 100 * 5 |
Tube rond recuit en alliage léger | mm | ￠ 100 * 10 |
Tube carré en acier doux | mm | 70 * 70 * 6 |
Tube rectangulaire en acier doux | mm | 75 * 65 * 6 |
Barre solide ronde en acier doux | mm | ￠ 40 |
Barre solide carrée en acier doux | mm | 35 * 35 |
Min. rayon de courbure | mm | 40 |
Max. Rayon de courbure (standard) | mm | 400 |
Surplomb de la tête (au centre de pliage) | mm | 460 |
Hauteur de la tête (au centre de pliage) | mm | 610 |
Hauteur du centre de pliage (à partir du sol) | mm | 1140 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 70 |
Course réglable de serrage | mm | 0-140 |
Course réglable d'épaule | mm | 350 |
Course réglable de rétraction du mandrin | mm | 0-150 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 4000 |
Vitesse de pliage (max.) | ° / sec | 25 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max. vitesse d'alimentation (axe X.) | mm / sec | 500 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 1.5 |
Alimentation du servomoteur | KW | 1.5 |
Puissance du moteur du système | KW | 11 |
Volume de la pompe hydraulique | L | 30 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 5300 * 1350 * 1200 |
Poids de la machine | T | À PROPOS DE 4.8 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi （Importé） |
Contacteur | Schneider |
Échantillons de pliage
Échantillons d'outillage
