| Quantité: | |
|---|---|
GM-114CNC-2A-1S
GMACC
8462219000

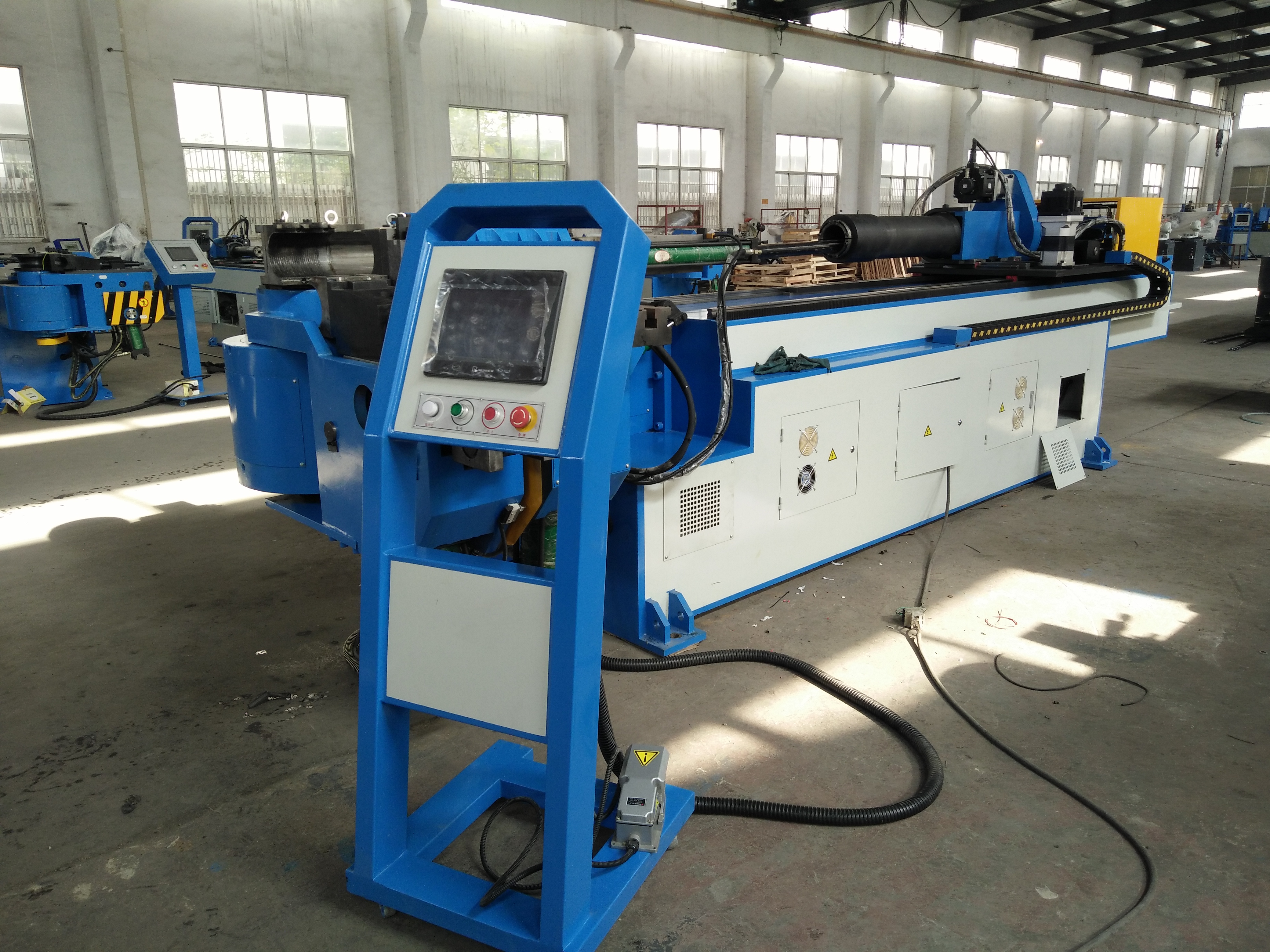

Caractéristique de la machine
La série est particulièrement adaptée aux besoins du marché mondial professionnel. Toutes les pièces, structures et caractéristiques sont similaires aux normes européennes de construction mécanique. Notre expérience professionnelle auprès d'entreprises renommées, les dessins, les plans électriques, électroniques, hydrauliques et mécaniques permettent d'améliorer les systèmes de la machine pour obtenir des performances précises et attractives.
Nous sommes une coentreprise sino-italienne, créée il y a plus de 20 ans, opérant dans le pays et à l'étranger, avec des agents au Mexique, en Pologne, au Vietnam et dans de nombreux autres pays.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | 114*8 |
Acier inoxydable | mm | 114*6 |
Tube rond recuit en alliage léger | mm | 114*10 |
Tube carré en acier doux | mm | 90*90*6 |
Tube rectangulaire en acier doux | mm | 90*85*6 |
Barre pleine ronde en acier doux | mm | 55 |
Barre solide carrée en acier doux | mm | 50*50 |
Min. rayon de courbure | mm | 40 |
Max. Rayon de courbure (standard) | mm | 450 |
Porte-à-faux de tête (au centre de pliage) | mm | 500 |
Hauteur de tête (au centre de pliage) | mm | 720 |
Hauteur du centre de pliage (à partir du sol) | mm | 1235 |
Max. passage de barre à l'intérieur du positionneur POB | mm | 70 |
Course de serrage réglable | mm | 0-150 |
Course réglable d'épaulement | mm | 500 |
Course réglable de rétraction du mandrin | mm | 0-200 |
Max. Angle de pliage | ° | 190° |
ÈmerDistance efficace | mm | 4200 |
Vitesse de pliage (Max.) | °/s | 20 |
Max. vitesse de rotation (axe Z) | °/s | 160 |
Max. vitesse de changement de vitesse (axe X.) | mm/sec | 500 |
Angle de pliage Précision | ° | ±0,10 |
Angle de rotation Précision - axe Z | ° | ±0,10 |
Précision du changement de vitesse - axe X | mm | ±0,10 |
Moteur du système Pouvoir | KW | 15 |
Hydraulique Pompe Volume | L | 45 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 5200*1350*1250 |
Poids de la machine | T | 5.5 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (BEIDE) ou Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken (importé) |
Tableau des voies pétrolières | Taiwan Shanghong (importé) |
Cylindre | Shanghai Qifan |
Écran tactile | Taïwan Weinview (importé) |
API | Japon Mitsubishi (importé) |
Contrôleur d'angle | Japon Nemicon (importé) |
Changer l'alimentation | Taïwan Mingwei |
Contacteur | Allemand SCHNEIDER |
Transformateur | Wuxi Xinyu |
Q : Et votre service?
UN: Service avant vente :

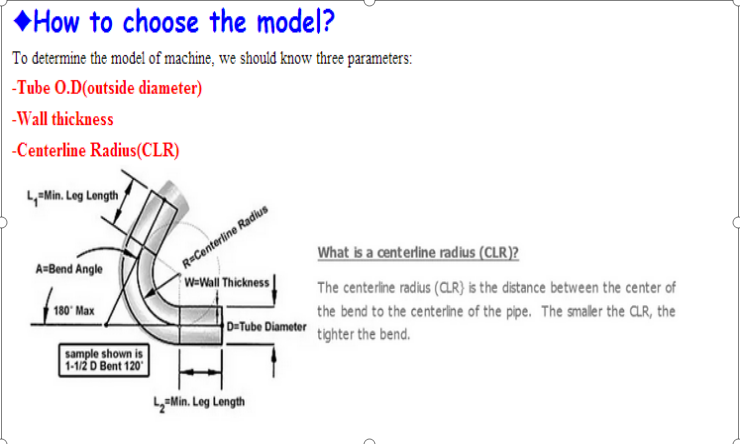

1. Nous aiderons notre client à confirmer le droit machine modèle selon les informations sur le tuyau proposées.
2. Bienvenue à visiter notre usine pour voir notre machine et notre atelier avant de passer une commande.
B : Service après-vente :
1. Nous fournissons un manuel, une installation détaillée de la machine, une vidéo de mise en service à vous aider correctement faire fonctionner la machine. Si vous avez besoin notre ingénieur à aller à ton usine pour l'installation de machines, les billets d'avion, la nourriture, l'hôtel, le transport locald soyez à votre
compte.
2. En cas de problème sur la machine, notre ingénieur le résoudra d'abord par ordinateur. La plupart des problèmes peuvent être résolus en changeant de pièces. Si ce n'est pas le cas, notre ingénieur peut se rendre dans votre usine pour résoudre votre problème. Nous avons des ingénieurs expérimentés. en particulier pour le marché étranger.
Pour les pièces mécaniques fabriquées par nous-mêmes, nous en avons beaucoup en stock. Si vous en avez besoin, nous pouvons vous les envoyer immédiatement par courrier.
Pour les pièces électroniques, nous utilisons tous des marques célèbres, que vous pouvez acheter facilement à vos côtés.
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠76*3 |
Min. rayon de courbure | mm | 30 |
Max. Rayon de courbure (standard) | mm | 350 |
Porte-à-faux de tête (au centre de pliage) | mm | 600 |
Hauteur de tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de barre à l'intérieur du positionneur POB | mm | 50 |
Course de serrage réglable | mm | 0-136 |
Course réglable d'épaulement | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190° |
Grâce à la distance effective | mm | 3800 |
Vitesse de pliage (Max.) | °/s | 110 |
Max. vitesse de rotation (axe Z) | °/s | 160 |
Max. vitesse d'alimentation (axe X.) | mm/sec | 800 |
Angle de pliage Précision | ° | ±0,10 |
Angle de rotation Précision - axe Z | ° | ±0,10 |
Précision du changement de vitesse - axe X | mm | ±0,10 |
Puissance du servomoteur de flexion | KW | 7 |
Puissance du servomoteur de rotation | KW | 1 |
Alimentation du servomoteur | KW | 3 |
Moteur du système Pouvoir | KW | 5.5 |
Pompe hydraulique Volume | L | 19 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 5000*1200*1350 |
Poids de la machine | T | ENVIRON 3,8 |
Configuration du système de contrôle hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide) ou Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken (importé) |
Tableau des voies pétrolières | Taiwan Shanghong (importé) |
Cylindre | Shanghai Qifan |
Tuyau d'huile | Zhejiang |
Écran tactile | Taïwan Weinview (importé) |
API | Japon Mitsubishi (importé) |
Servomoteur | Japon Mitsubishi (importé) |
Contrôleur d'angle | Japon Nemicon (importé) |
Changer l'alimentation | Taïwan MINGWEI |
Contacteur | Schneider |

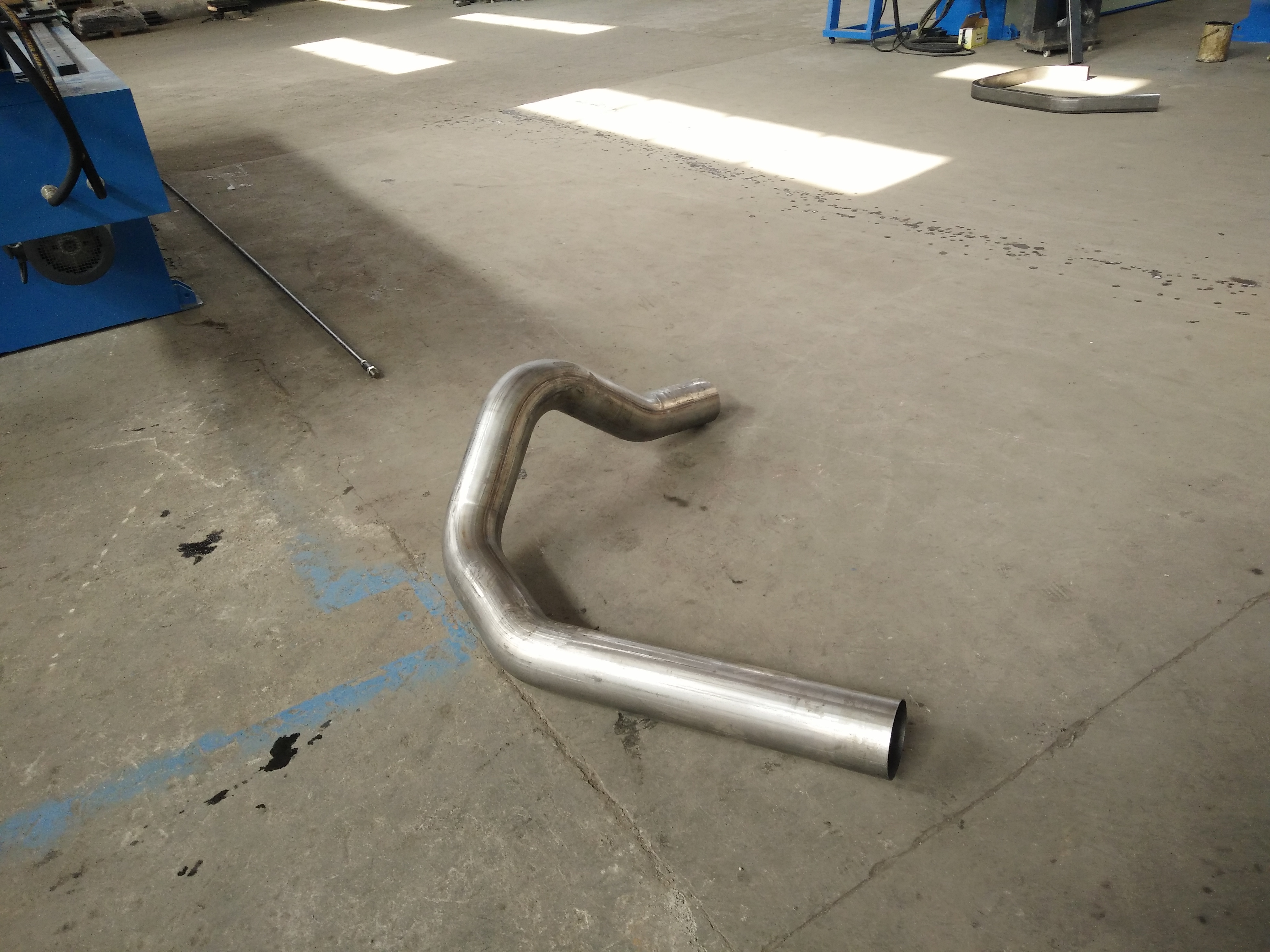

Échantillons d'outillage
