GM-38CNC-2A-1S
GMACC
8462219000
Caractéristiques des machines

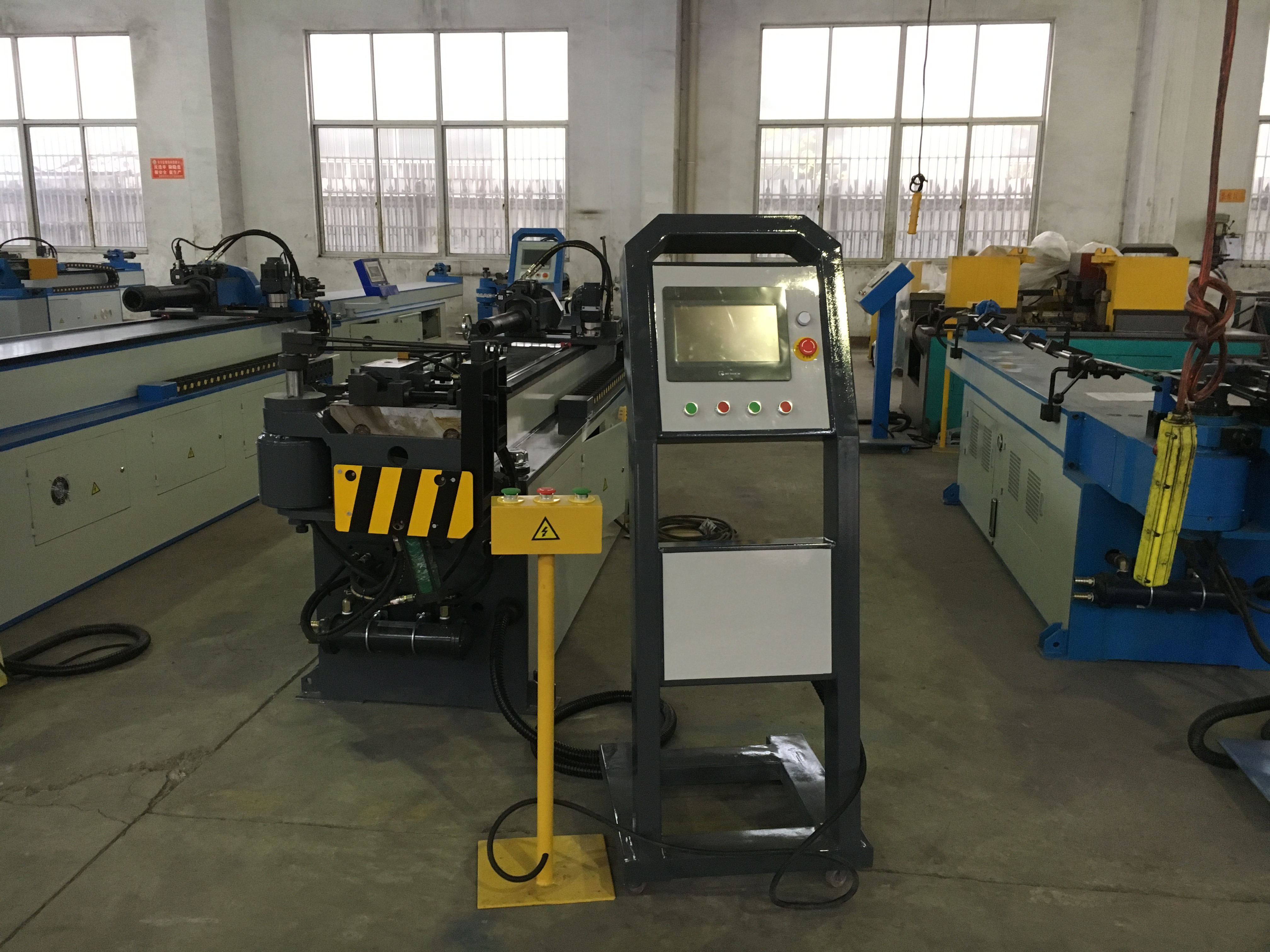

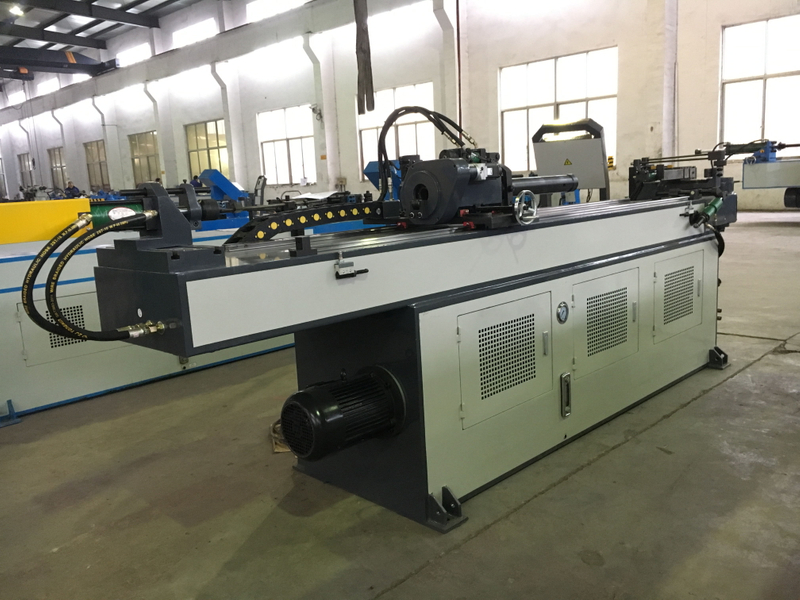

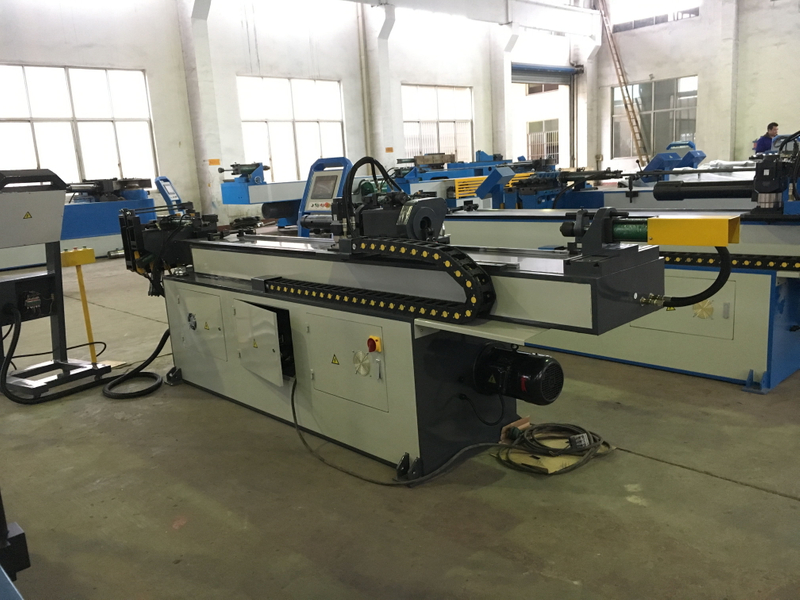

La cintreuse de tubes à tête unique GM-SB-38CNC est un produit qui combine la technologie de notre entreprise avec la technologie de pointe italienne, intégrant la machine, l'hydraulique et l'électricité. Cette série adopte un panneau de commande à écran tactile VDU, qui peut saisir, stocker et afficher diverses données et séquences de pliage. Sous le contrôle précis d'un ordinateur industriel, le mouvement à trois coordonnées Y, B, C peut réaliser un mandrin automatique de haut en bas rapidement. Pour le pliage, la machine-outil CNC dispose également de fonctions avancées telles que la compensation du retour élastique de flexion des composants, l'alarme d'auto-diagnostic d'erreur, stockage de mémoire après une panne de courant et protection de sécurité. Cette machine adopte un servomoteur pour alimenter et tourner. Il s'agit d'une cintreuse professionnelle, à grande vitesse et entièrement automatique.
Nom | Unité | Paramètre |
Max. Capacité de pliage | mm | 38*2 |
Capacité de flexion maximale | mm | 28*2 |
Rayon de courbure maximum | mm | 20-200 |
Rayon de courbure maximum de flexion par poussée | mm | 6D~∞ |
Tolérance R entre deux moules | mm | 50 |
Longueur efficace sur mandrin | mm | 3200 |
Max. Angle de pliage | ° | 190 |
Vitesse de pliage | °/s | 120 |
Vitesse de rotation | °/s | 200 |
Vitesse d'alimentation | mm/sec | 800 |
Précision de pliage | ° | ±0,10 |
Précision de tournage | ° | ±0,10 |
Précision d'alimentation | mm | ±0,10 |
Puissance du servomoteur de rotation | kW | 0.4 |
Puissance du servomoteur Benging | kW | 3.5 |
Alimentation du servomoteur | kW | 1.5 |
Puissance du servomoteur du moule mobile | kW | 0.75 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 4200*700*1300 |
Poids | T | Environ 2.2 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide) ou Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken (importé) |
Tableau des voies pétrolières | Taïwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taïwan Waperçu（Importé) |
API | Japon Mitsubishi (importé) |
Contrôleur d'angle | Japon Nemicon (importé) |
Changer l'alimentation | Taïwan Mingwei |
Servomoteur de rotation/alimentation | Japon Mitsubishi (importé) |
Contacteur | Schneider |
Configuration du système de contrôle hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide)/ Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken (importé) |
Tableau des voies pétrolières | Taiwan Shanghong (importé) |
Cylindre | Shanghai Qifan |
Écran tactile | Taïwan Weinview (importé) |
API | Japon Mitsubishi (importé) |
Servomoteur | Japon Mitsubishi (importé) |
Contrôleur d'angle | Japon Nemicon (importé) |
Changer l'alimentation | Taïwan Mingwei |
Transformateur | Wuxi Xinyu |
Échantillons d'outillage
