| Quantité: | |
|---|---|
GM-140CNC-2A-1S
GMACC
8462219000
Caractéristique de la machine
Nous sommes une coentreprise sino-italienne. Nous faisons des affaires au pays et à l'étranger depuis plus de 20 ans et nous avons des agents au Mexique, en Pologne, au Vietnam et dans d'autres pays.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠140*12 |
Acier inoxydable | mm | ￠140*6 |
Tube rond recuit en alliage léger | mm | ￠140*14 |
Tube carré en acier doux | mm | 110*110*3 |
Tube rectangulaire en acier doux | mm | 115*105*3 |
Barre pleine ronde en acier doux | mm | ￠75 |
Barre solide carrée en acier doux | mm | 65*65 |
Min. rayon de courbure | mm | 50 |
Max. Rayon de courbure (standard) | mm | 600 |
Porte-à-faux de tête (au centre de pliage) | mm | 730 |
Hauteur de tête (au centre de pliage) | mm | 780 |
Hauteur du centre de pliage (à partir du sol) | mm | 1245 |
Max. passage de barre à l'intérieur du positionneur POB | mm | 90 |
Course de serrage réglable | mm | 0-165 |
Course réglable d'épaulement | mm | 500 |
Course réglable de rétraction du mandrin | mm | 0-260 |
Max. Angle de pliage | ° | 190° |
ÈmerDistance efficace | mm | 5200 |
Vitesse de pliage (Max.) | °/s | 12 |
Max. vitesse de rotation (axe Z) | °/s | 120 |
Max. alimentationvitesse de rotation (axe X.) | mm/sec | 400 |
Angle de pliage Précision | ° | ±0,10 |
Angle de rotation Précision - axe Z | ° | ±0,10 |
Précision de changement de vitesse - axe X | mm | ±0,10 |
Puissance du servomoteur de rotation | KW | 3 |
Alimentation du servomoteur | KW | 3 |
Moteur du système Pouvoir | KW | 18.5 |
Hydraulique Pompe Volume | L | 45 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 6500*2000*1350 |
Poids de la machine | T | ENVIRON 9 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide) ou Runmali |
Pompe hydraulique | Yuci Yuken/Wuxi Tuoli |
Vanne hydraulique | Japon Yuken (importé) |
Tableau des voies pétrolières | Taiwan Shanghong (importé) |
Cylindre | Shanghai Qifan |
Écran tactile | Taïwan Weinview (importé) |
API | Japon Mitsubishi (importé) |
Contrôleur d'angle | Japon Nemicon (importé) |
Changer l'alimentation | Taïwan Mingwei |
Servomoteur de rotation/alimentation | Japon Mitsubishi (importé) |
Transformateur | Wuxi Xinyu |
Contacteur | Schneider |
Q : Et votre service?
UN: Service avant vente :

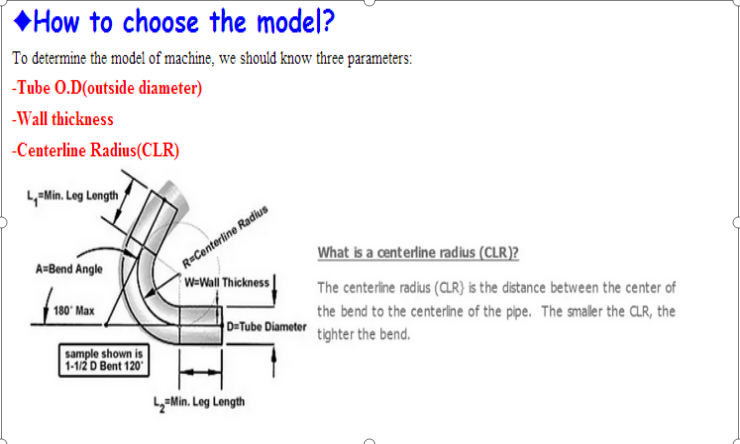

1. Nous aiderons notre client à confirmer le droit machine modèle selon les informations sur le tuyau proposées.
2. Bienvenue à visiter notre usine pour voir notre machine et notre atelier avant de passer une commande.
B : Service après-vente :
1. Nous fournissons des manuels, des vidéos détaillées d’installation et de mise en service de la machine pour vous aider à faire fonctionner la machine correctement. Si vous avez besoin de nos ingénieurs pour installer la machine dans votre usine, vous paierez vos propres billets d'avion, restauration, hôtels et frais de transport local.
compte.
2. S'il y a un problème avec la machine, nos ingénieurs le résoudront d'abord pour vous via l'ordinateur. La plupart des problèmes peuvent être résolus en remplaçant des pièces. Si le problème ne peut pas être résolu, nos ingénieurs peuvent venir dans votre usine pour le résoudre pour vous. Nous avons des ingénieurs expérimentés. , Surtout pour les marchés étrangers.
Pour les pièces mécaniques produites par nos soins, nous disposons d'un stock important, si vous en avez besoin, nous pouvons vous l'envoyer par livraison express immédiatement.
Pour les accessoires électroniques, nous utilisons tous des marques connues, vous pouvez facilement les acheter à vos côtés.
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠76*3 |
Min. rayon de courbure | mm | 30 |
Max. Rayon de courbure (standard) | mm | 350 |
Porte-à-faux de tête (au centre de pliage) | mm | 600 |
Hauteur de tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de barre à l'intérieur du positionneur POB | mm | 50 |
Course de serrage réglable | mm | 0-136 |
Course réglable d'épaulement | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190° |
Grâce à la distance effective | mm | 3800 |
Vitesse de pliage (Max.) | °/s | 110 |
Max. vitesse de rotation (axe Z) | °/s | 160 |
Max. vitesse d'alimentation (axe X.) | mm/sec | 800 |
Angle de pliage Précision | ° | ±0,10 |
Angle de rotation Précision - axe Z | ° | ±0,10 |
Précision du changement de vitesse - axe X | mm | ±0,10 |
Puissance du servomoteur de flexion | KW | 7 |
Puissance du servomoteur de rotation | KW | 1 |
Alimentation du servomoteur | KW | 3 |
Moteur du système Pouvoir | KW | 5.5 |
Pompe hydraulique Volume | L | 19 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 5000*1200*1350 |
Poids de la machine | T | ENVIRON 3,8 |
Configuration du système de contrôle hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide) ou Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken (importé) |
Tableau des voies pétrolières | Taiwan Shanghong (importé) |
Cylindre | Shanghai Qifan |
Tuyau d'huile | Zhejiang |
Écran tactile | Taïwan Weinview (importé) |
API | Japon Mitsubishi (importé) |
Servomoteur | Japon Mitsubishi (importé) |
Contrôleur d'angle | Japon Nemicon (importé) |
Changer l'alimentation | Taïwan MINGWEI |
Contacteur | Schneider |
Échantillons d'outillage
