| Quantité: | |
|---|---|
GM-63CNC-2A-1S
GMACC
8462219000
Caractéristique de la machine
La série a été particulièrement adaptée aux exigences professionnelles du marché mondial. Toutes les pièces, structures et caractères sont similaires aux normes de l'ingénierie mécanique européenne. Notre expérience professionnelle et nos plans de dessins électriques, électroniques, hydrauliques et mécaniques provenant d'entreprises connues contribuent à la mise à niveau des systèmes des machines vers des performances précises et attrayantes.

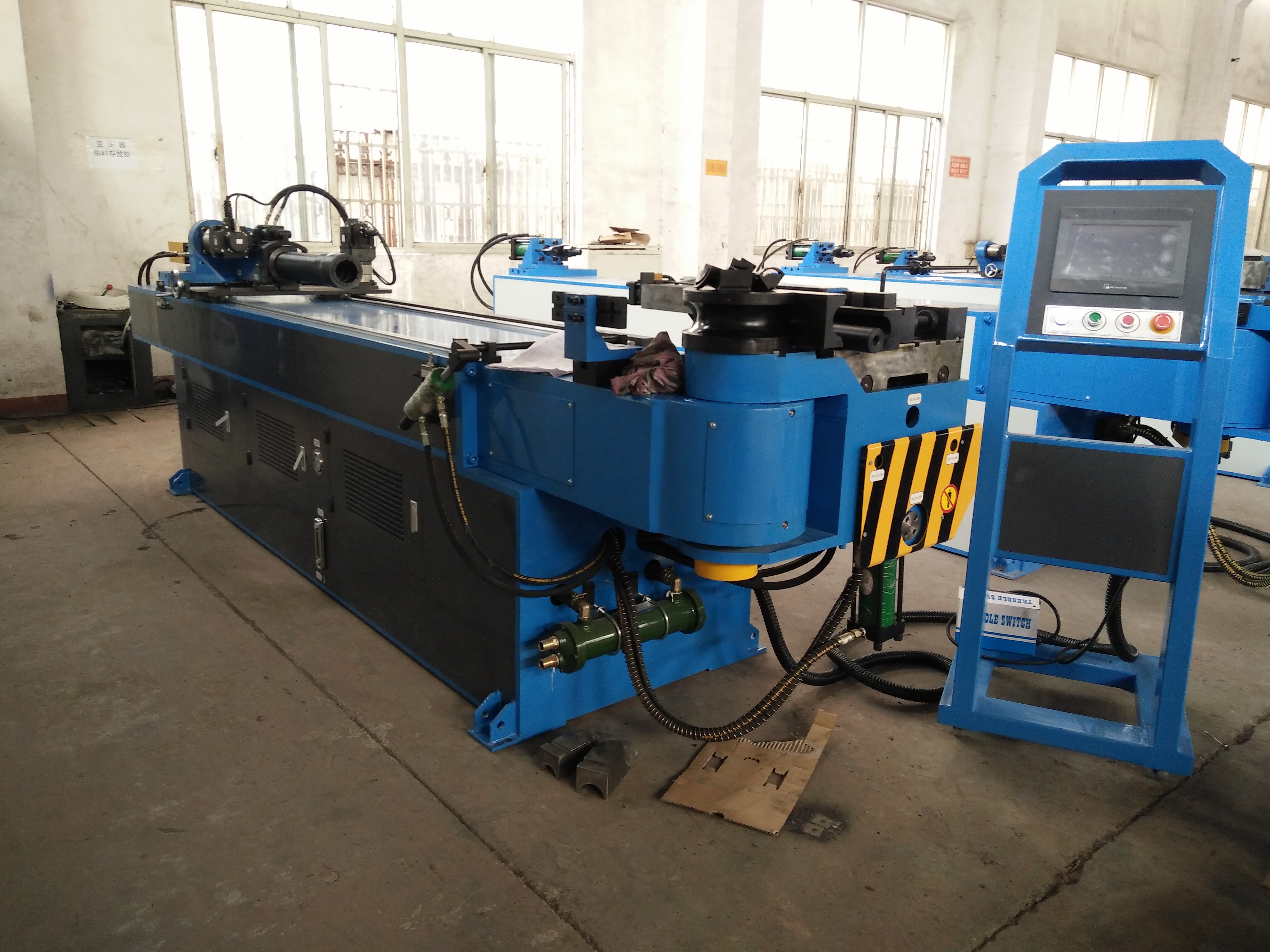

Directeur général-SB-La cintreuse de tubes à tête unique à commande numérique de la série CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte un panneau de commande à écran tactile VDU, qui peut saisir, stocker et afficher diverses données et commandes de pliage. Y, B, C trois coordonnées de mouvement sous contrôle de précision par ordinateur industriel peuvent réaliser un cintrage rapide entièrement automatique du mandrin ou du mandrin, machine CNC également avec des fonctions avancées, telles que la compensation du retour élastique des composants, l'alarme d'auto-diagnostic des erreurs, le stockage de mémoire Après la mise hors tension et la protection de sécurité. Une technologie avancée, une fiabilité d'automatisation élevée et une conception intégrée font de la cintreuse de tubes CNC la machine de traitement de tubes de première classe au monde.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠63*3 |
Acier inoxydable | mm | ￠63*2 |
Tube rond recuit en alliage léger | mm | ￠63*5 |
Tube carré en acier doux | mm | 50*50*2.5 |
Tube rectangulaire en acier doux | mm | 50*45*2.5 |
Barre pleine ronde en acier doux | mm | ￠25 |
Barre solide carrée en acier doux | mm | 20*20 |
Min. rayon de courbure | mm | 25 |
Max. Rayon de courbure (standard) | mm | 300 |
Porte-à-faux de tête (au centre de pliage) | mm | 600 |
Hauteur de tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de barre à l'intérieur du positionneur POB | mm | 50 |
Course de serrage réglable | mm | 0-136 |
Course réglable d'épaulement | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190° |
ÈmerDistance efficace | mm | 4000 |
Vitesse de pliage (Max.) | °/s | 30 |
Max. vitesse de rotation (axe Z) | °/s | 160 |
Max. vitesse de changement de vitesse (axe X.) | mm/sec | 800 |
Angle de pliage Précision | ° | ±0,10 |
Angle de rotation Précision - axe Z | ° | ±0,10 |
Précision du changement de vitesse - axe X | mm | ±0,10 |
Puissance du servomoteur de rotation | KW | 1 |
Alimentation du servomoteur | KW | 1 |
Moteur du système Pouvoir | KW | 5.5 |
Hydraulique Pompe Volume | L | 19 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 4500*1200*1350 |
Poids de la machine | T | À PROPOS DE 3.0 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide)/Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken |
Tableau des voies pétrolières | Taïwan Shanghong |
Cylindre | Shanghai Qifan |
Écran tactile | Taïwan Waperçu |
API | Japon Mitsubishi |
Contrôleur d'angle | Japon Nemicon |
Changer l'alimentation | Taïwan Mingwei |
Contacteur | Allemand SCHNEIDER |
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠63*3 |
Acier inoxydable | mm | ￠63*2 |
Tube rond recuit en alliage léger | mm | ￠63*5 |
Tube carré en acier doux | mm | 50*50*2.5 |
Tube rectangulaire en acier doux | mm | 50*45*2.5 |
Barre pleine ronde en acier doux | mm | ￠25 |
Barre solide carrée en acier doux | mm | 20*20 |
Min. rayon de courbure | mm | 25 |
Max. Rayon de courbure (standard) | mm | 300 |
Porte-à-faux de tête (au centre de pliage) | mm | 600 |
Hauteur de tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de barre à l'intérieur du positionneur POB | mm | 50 |
Course de serrage réglable | mm | 0-136 |
Course réglable d'épaulement | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190° |
Grâce à la distance effective | mm | 4000 |
Vitesse de pliage (Max.) | °/s | 30 |
Max. vitesse de rotation (axe Z) | °/s | 160 |
Max. vitesse de changement de vitesse (axe X.) | mm/sec | 800 |
Angle de pliage Précision | ° | ±0,10 |
Angle de rotation Précision - axe Z | ° | ±0,10 |
Précision de changement de vitesse - axe X | mm | ±0,10 |
Puissance du servomoteur de rotation | KW | 1 |
Alimentation du servomoteur | KW | 1 |
Moteur du système Pouvoir | KW | 5.5 |
Pompe hydraulique Volume | L | 19 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 4500*1200*1350 |
Poids de la machine | T | À PROPOS DE 3.0 |
Configuration du système de contrôle hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide)/Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken |
Tableau des voies pétrolières | Taïwan Shanghong |
Cylindre | Shanghai Qifan |
Écran tactile | Taïwan Weinview |
API | Japon Mitsubishi |
Contrôleur d'angle | Japon Nemicon |
Changer l'alimentation | Taïwan Mingwei |
Contacteur | Allemand SCHNEIDER |
Échantillons de pliage
Échantillons d'outillage
