GM-50CNC-2A-1S
GMACC
8462219000
Caractéristique de la machine

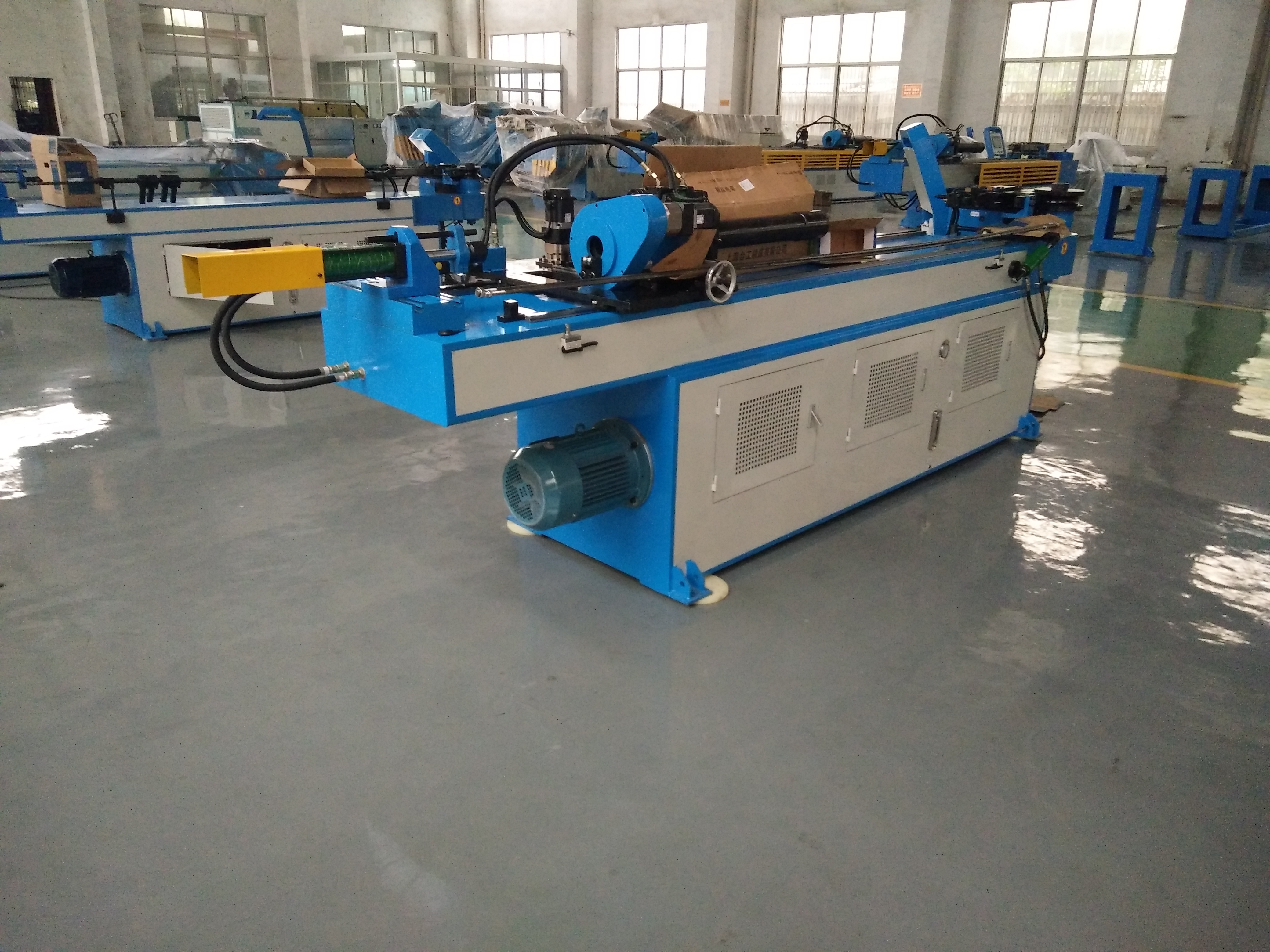

La cintreuse CNC à tête unique de la série GM-SB-50CNC est une combinaison de notre technologie avec une technologie italienne avancée, qui est combinée à l'énergie machine, hydraulique et électrique. Cette série adopte un panneau de commande à écran tactile VDU, qui peut saisir, stocker et afficher diverses données de pliage et trier les coordonnées de mouvement Y, B, C sous le contrôle précis d'un ordinateur industriel, qui peut réaliser une ouverture ou une fermeture entièrement automatique du mandrin, une flexion rapide du mandrin, CNC La machine dispose également de fonctionnalités avancées, telles que la compensation du rebond de flexion des pièces, l'alarme d'autodiagnostic de défaut, le stockage en mémoire en cas de panne de courant, la lubrification automatique et la protection de sécurité, etc.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠50*2 |
Acier inoxydable | mm | ￠40*3 |
Tube rond recuit en alliage léger | mm | ￠50*3 |
Mitube carré en acier ld | mm | 35*35*2 |
Tube rectangulaire en acier doux | mm | 40*30*2 |
Barre pleine ronde en acier doux | mm | ￠20 |
Barre solide carrée en acier doux | mm | 18*18 |
Min. rayon de courbure | mm | 20 |
Max. Rayon de courbure (standard) | mm | 250 |
Porte-à-faux de tête (au centre de pliage) | mm | 600 |
Hauteur de tête (au centre de pliage) | mm | 400 |
Hauteur du centre de pliage (à partir du sol) | mm | 960 |
Max. passage de barre à l'intérieur du positionneur POB | mm | 50 |
Course de serrage réglable | mm | 0-90 |
Course réglable d'épaulement | mm | 256 |
Course réglable de rétraction du mandrin | mm | 0-76 |
Max. Angle de pliage | ° | 190° |
Grâce à la distance effective | mm | 3500 |
Vitesse de pliage (Max.) | °/s | 45 |
Max. vitesse de rotation (axe Z) | °/s | 200 |
Max. vitesse d'alimentation (axe X.) | mm/sec | 1000 |
Angle de pliage Précision | ° | ±0,10 |
Angle de rotation Précision - axe Z | ° | ±0,10 |
Précision de changement de vitesse - axe X | mm | ±0,10 |
Puissance du servomoteur de rotation | KW | 0.75 |
Alimentation du servomoteur | KW | 0.75 |
Puissance du moteur du système | KW | 5.5 |
Volume de la pompe hydraulique | L | 19 |
Max. Pression | Mpa | 16 |
L*W*H (Dimensions de l'emballage) | mm | 4200*700*1300 |
Poids de la machine | T | À PROPOS DE 2.0 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens (Beide) ou Runmali |
Pompe hydraulique | Wuxi Tuoli |
Vanne hydraulique | Japon Yuken (importé) |
Tableau des voies pétrolières | Taïwan Shanghong (Importé) |
Cylindre | Shanghai Qifan |
Écran tactile | Taïwan Weinview (importé) |
API | Japon Mitsubishi (importé) |
Servomoteur | Japon Mitsubishi (importé) |
Contrôleur d'angle | Japon Nemicon (importé) |
Changer l'alimentation | Taïwan Mingwei |
Contacteur | Allemand SCHNEIDER |
