GM-38NCB
GMACC
8462219000
Description du produit

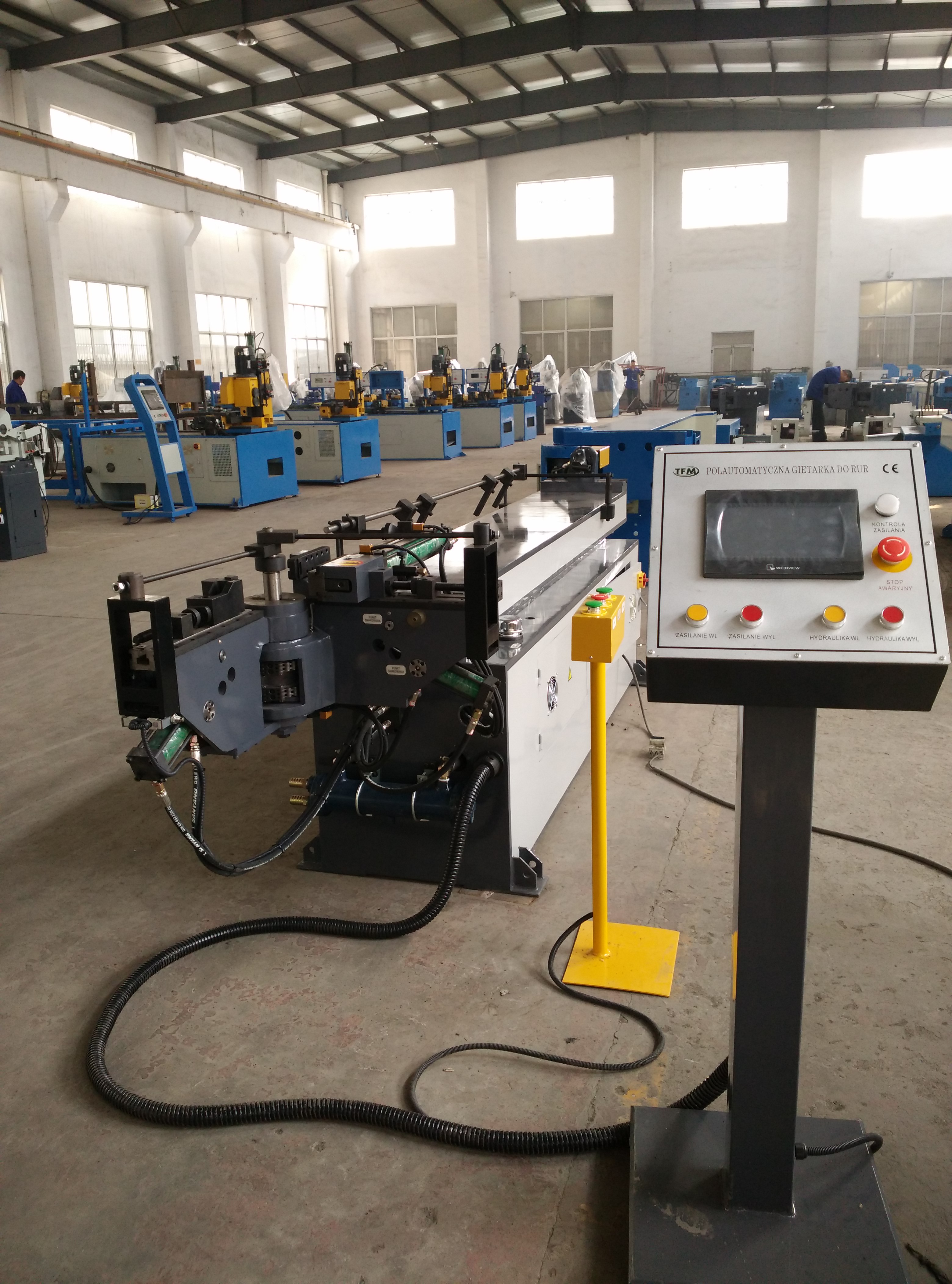

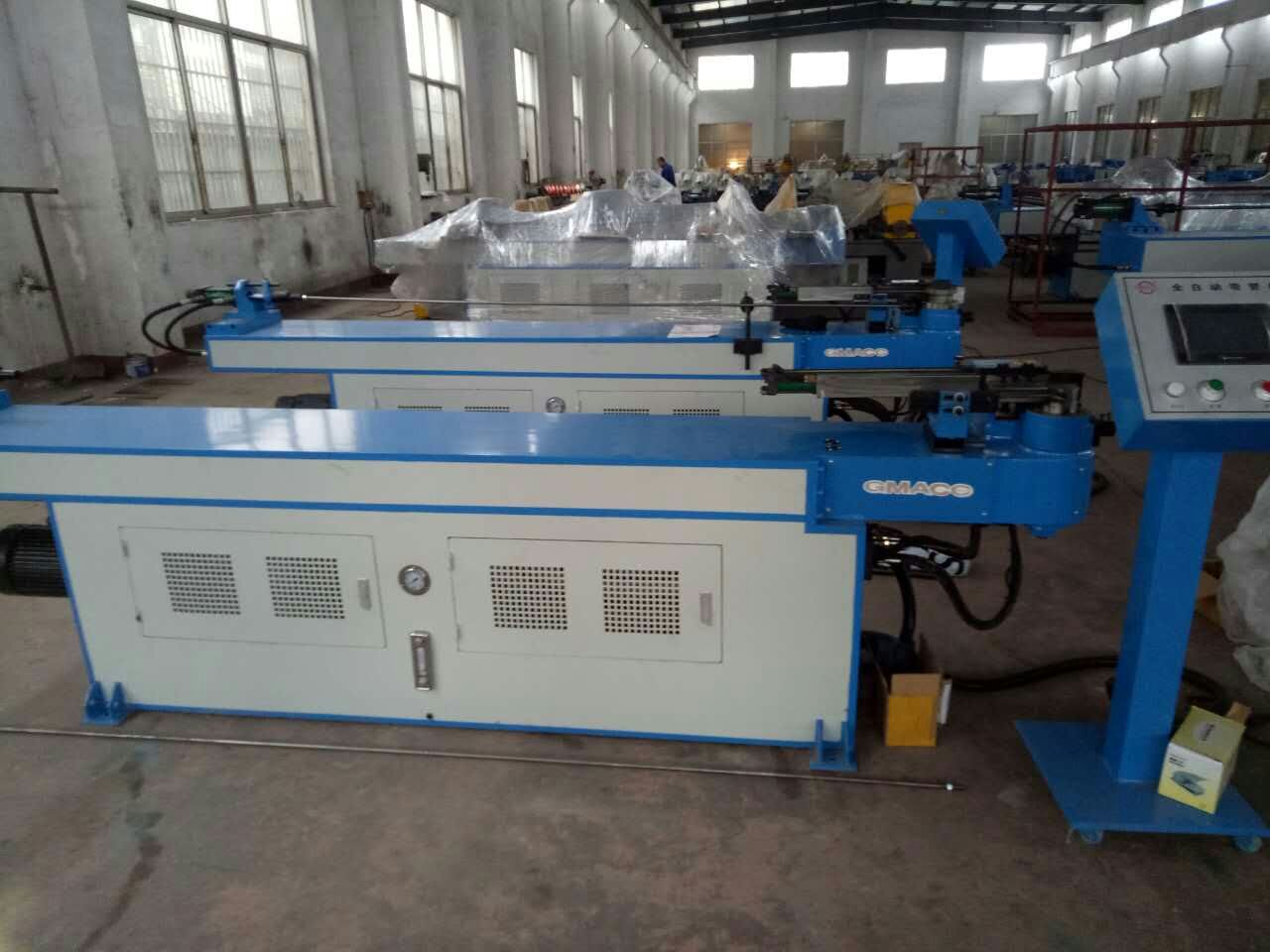

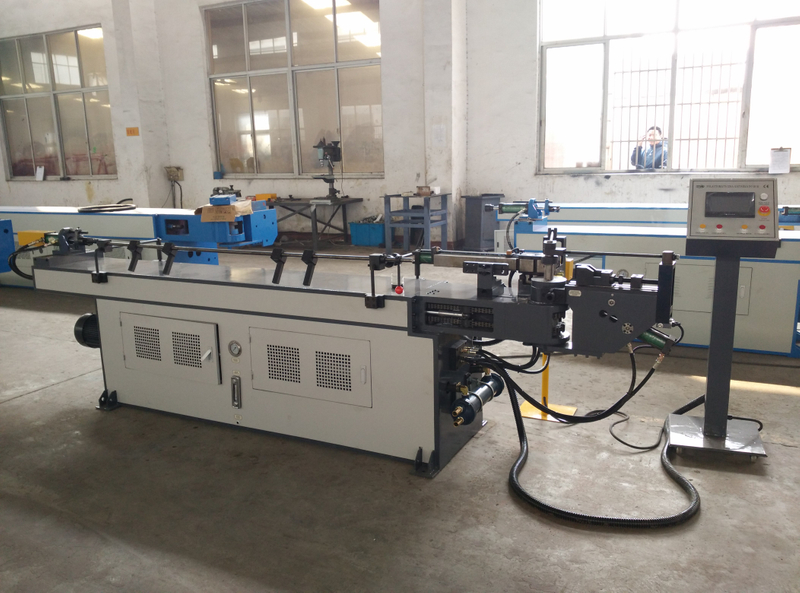

Cintreuse semi-automatique de petits tuyaux GM-38NCB
ØCaractéristique de la machine
Entraînement hydraulique complet, contrôlé par PLC avec écran tactile ou textemachine à cintrer les tuyaux, équipé de dispositifs de serrage de tuyau, moule de guidage, mandrin, résistant aux plis, aide à la poussée, à la flexion des tuyaux, etc.Sous l'opération hydraulique, ce professionnel, à grande vitesse etéconomiqueLa machine à cintrer les tuyaux européenne peut plier diversdimensiontuyaux métalliques de forme normale et anormale et bles angles de fin sont contrôlés par un encodeur importé de haute précisionce qui assure une haute précision de cette machine.
ØParamètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | 38*2 |
Acier inoxydable | mm | 32*2 |
Tube rond recuit en alliage léger | mm | 40*3 |
Tube carré en acier doux | mm | 25*25*2 |
Tube rectangulaire en acier doux | mm | 30*20*2 |
Barre solide ronde en acier doux | mm | 16 |
Barre solide carrée en acier doux | mm | 15*15 |
Min. rayon de courbure | mm | 20 |
Max. Rayon de courbure (standard) | mm | 200 |
Max. Angle de pliage | ° | 190 ° |
Erough distance effective | mm | 3000 |
Vitesse de pliage (max.) | ° / sec | 60 |
Précision de l'angle de pliage | ° | ± 0,10 |
Moteur du systèmePuissance | KW | 4 |
HydrauliquePompe Le volume | L | 17 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 3200 *700 * 1300 |
Poids de la machine | T | Environ 1,5 |
ØConfiguration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （BEIDE） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong（Importé） |
Cylindre | ShanghaiQifan |
Tube d'huile | Zhejiang |
Écran tactile | TaïwanWeinview（Importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Contacteur | Schneider |
Transformateur | Wuxi XINYU |
