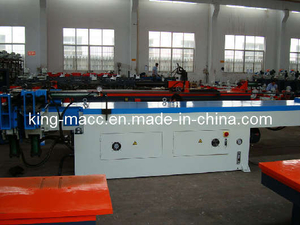

Présentation de la cintreuse de tubes CNC à une tête

La série GM-SB-76CNC intègre des systèmes mécaniques, hydrauliques et électriques avec la technologie italienne de cintrage de tubes. Le panneau de commande à écran tactile sans écran permet aux opérateurs de saisir, stocker et afficher les données de pliage et les ordres de production. Les axes de mouvement Y, B et C sont contrôlés par un ordinateur industriel, prenant en charge un pliage à grande vitesse entièrement automatique avec mandrin ou sans mandrin. Les fonctions avancées incluent la compensation du retour élastique en flexion, l"autodiagnostic des erreurs avec alarme, la conservation de la mémoire après une coupure de courant, la lubrification automatique et la protection de sécurité. Avec un moteur système de 7,5 kW et une vitesse de pliage maximale de 30°/sec, cette machine est dimensionnée pour un fonctionnement industriel continu.

Principales caractéristiques de la cintreuse CNC à tête unique

Automatisation CNC pour la production par lots

Le système de commande numérique par ordinateur stocke plusieurs programmes de pliage, permettant un changement rapide entre les numéros de pièce. Une fois qu"un programme est validé, la machine reproduit automatiquement chaque séquence de pliage, réduisant ainsi la dépendance de l"opérateur et permettant un résultat cohérent sur l"ensemble des cycles de production.

Axes servomoteurs Mitsubishi

L"axe de rotation (Z) et l"axe d"alimentation (X) utilisent des servomoteurs Mitsubishi de 1,5 kW, offrant une vitesse de rotation de 160°/s et une vitesse d"alimentation de 800 mm/s. Le contrôleur d"angle Nemicon surveille les angles de courbure jusqu"à ±0,10°, prenant en charge l"interchangeabilité requise par les fabricants de tuyaux industriels.

Compatibilité complète des outils

La machine accepte les matrices de cintrage, les matrices de serrage, les matrices de pression, les mandrins et les matrices d"essuyage (en option), couvrant une gamme de diamètres de tubes allant du rayon de courbure minimum de 30 mm au maximum standard de 350 mm. La course de serrage réglable est de 0 à 136 mm et la course d"épaulement réglable est de 300 mm, s"adaptant à divers jeux de matrices.

Spécifications techniques de la cintreuse de tubes CNC à une tête

Configuration des composants de la cintreuse de tubes CNC à tête unique

Échantillons d"outillage

Matrice de pliage	Matrice de serrage	Matrice de pression
Mandrin		Matrice d"essuie-glace (en option)

Applications pour la cintreuse de tubes CNC à tête unique

Cette cintreuse de tuyaux sert les entreprises clientes dans la fabrication de tuyaux industriels, notamment les fabricants de conduits CVC, les producteurs de composants en acier de construction, les fabricants de tubes de machines agricoles et les ateliers de travail des métaux en général. La configuration à tête unique offre un flux de travail de chargement et de déchargement simple, ce qui la rend adaptée aussi bien aux pièces répétitives à volume élevé qu"aux travaux personnalisés de courte durée. La longueur de passage de 4 000 mm permet de gérer de longues sections de tuyaux utilisées dans les applications de structure et de tuyauterie, tandis que l"angle de courbure maximum de 190° couvre la plupart des géométries de courbure standard.

Assurance qualité pour la cintreuse de tubes CNC à tête unique

Chaque unité GM-SB-76CNC est fabriquée dans une usine certifiée ISO 9001 avec un usinage CNC en interne pour les composants critiques. La machine est certifiée CE et UL et bénéficie d"une garantie de 2 ans contre les défauts de fabrication. Les composants hydrauliques et électriques proviennent de marques établies répertoriées dans le tableau de configuration, notamment les automates et servomoteurs Mitsubishi, les vannes hydrauliques Yuken, les écrans tactiles Weinview, les contacteurs Schneider et les contrôleurs d"angle Nemicon. La machine est emballée dans un cadre en fer ou une caisse en bois pour le fret maritime, expédiée depuis le port de Shanghai, avec des conditions de paiement L/C et T/T. Des tests d’acceptation en usine sont disponibles sur demande.

FAQ sur la cintreuse de tubes CNC à tête unique

Quels matériaux et tailles de tubes cette machine peut-elle gérer ?

La GM-SB-76CNC plie des tubes ronds en acier doux jusqu"à Ø76×4 mm, de l"acier inoxydable jusqu"à Ø76×3 mm et des tubes recuits en alliage léger jusqu"à Ø76×6 mm. Elle traite également des tubes carrés jusqu"à 60×60×3 mm, des tubes rectangulaires jusqu"à 65×55×3 mm et des barres rondes pleines jusqu"à Ø35 mm.

Quelle est la répétabilité du système CNC ?

La précision de l"angle de pliage est de ±0,10°, la précision de l"angle de rotation sur l"axe Z est de ±0,10° et la précision d"avance sur l"axe X est de ±0,10 mm. Les servomoteurs Mitsubishi et le contrôleur d"angle Nemicon maintiennent ces tolérances tout au long des cycles de production.

La machine est-elle adaptée à une production en grand volume ?

Oui. Le système CNC stocke plusieurs programmes de pliage, la vitesse de pliage maximale est de 30°/s et les axes d"alimentation et de rotation servocommandés prennent en charge des temps de cycle cohérents. Le moteur du système de 7,5 kW et la pompe hydraulique de 23 L sont dimensionnés pour un fonctionnement continu.

Quelles certifications et garanties sont incluses ?

Chaque unité est certifiée CE et UL, fabriquée dans une usine certifiée ISO 9001 et bénéficie d"une garantie de 2 ans contre les défauts de fabrication.

Quelle est la longueur maximale d"alimentation ?

La distance efficace de passage est de 4 000 mm, ce qui permet d"adapter les longues sections de tuyaux utilisées dans les applications structurelles, de CVC et de tuyauterie.
