Description du produit
Modèle: 76 × 2A × 1
Caractéristiques de la machine
GM-SB-76CNC Série Numerical Control Control Machine de flexion à une tête est le produit de la combinaison avec notre technologie et la technologie italienne avancée, intégrée à la machine, hydraulique et électricité. Cette série adopte le panneau d'exploitation de l'écran tactile VDU, qui peut saisir, stocker et afficher diverses données de flexion et commander, y, b, c trois coordonnées de mouvements sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin complet sur le mandrin ou le mandrin de la flexion rapide, une machine CNC également avec des fonctions de mémoire avancées, telles que les composants de la détente de la flexion, la protection contre la sécurité, les erreurs d'auto-diagnostic, les états de mémoire des souvenirs après la propagation, le lubrification de la sécurité des erreurs.
Paramètre technique principal
| Nom | Unité | Paramètre |
| Tube rond en acier doux | MM | ¢ 76 * 4 |
| Acier inoxydable | MM | ¢ 76 * 3 |
| Tube ronde recuit à l'alliage léger | MM | ¢ 76 * 6 |
| Tube carré en acier doux | MM | 60 * 60 * 3 |
| Tube rectangulaire en acier doux | MM | 65 * 55 * 3 |
| Bar solide rond en acier doux | MM | ¢35 |
| Barre solide carré en acier doux | MM | 30 * 30 |
| Min. rayon de flexion | MM | 30 |
| Max. Rayon de flexion (standard) | MM | 350 |
| HEAD OVERHANG (sur le centre de flexion) | MM | 600 |
| Hauteur de la tête (sur le centre de flexion) | MM | 580 |
| Hauteur centrale de flexion (du sol) | MM | 1060 |
| Max. Passage de bar à l'intérieur du positionner POB | MM | 50 |
| Crampage de trait réglable | MM | 0-136 |
| Épuisement d'une course réglable | MM | 300 |
| RÉTRACTION DE MANDRE | MM | 0-136 |
| Max. Angle de flexion | ° | 190 ° |
| Par distance efficace | MM | 4000 |
| Vitesse de flexion (max.) | ° / sec | 30 |
| Max. vitesse de rotation (axe z) | ° / sec | 160 |
| Max. vitesse d'alimentation (axe x.) | mm / sec | 800 |
| Précision d'angle de flexion | ° | ± 0,10 |
| Précision d'angle de rotation - axe z | ° | ± 0,10 |
| Précision changeante - axe x | MM | ± 0,10 |
| Puissance du servomoteur de rotation | Kw | 1.5 |
| Nourrir l'alimentation du servomoteur | Kw | 1.5 |
| Puissance du moteur du système | Kw | 7.5 |
| Volume de pompe hydraulique | L | 23 |
| Max. Pression | MPA | 16 |
| L * w * h (dimension d'emballage) | MM | 4800 * 1200 * 1350 |
| Poids de la machine | T | Environ 3,5 |
Configuration du système de contrôle hydraulique et électronique
| Nom | Fabricant |
| Moteur hydraulique | Allemagne Siemens ( Beide ) ou Runmali |
| Pompe hydraulique | Wuxi Tuoli |
| Valve hydraulique | Japon Yuken ( importé ) |
| Planche de voie pétrolière | Taiwan Shanghong ( importé ) |
| Cylindre | Shanghai Qifan |
| Écran tactile | Taiwan Weinview ( importé) |
| CLu | Japon Mitsubishi ( importé ) |
| Servomoteur | Japon Mitsubishi ( importé ) |
| Contrôleur d'angle | Japon Nemicon ( importé ) |
| Contacteur | Schneider allemand |
| Transformateur | Wuxi Xinyu |

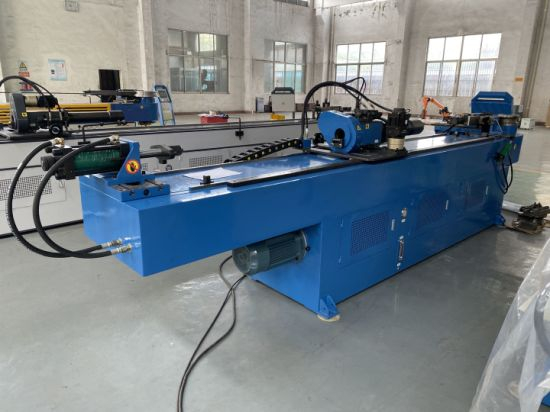

Modèle: photo de machine GM-SB-76CNC-2A-1 (uniquement pour votre référence)
Mai d' essuie -glace à la pression de pli de flexion Die Die
Mandrel (Facultatif)
