| Quantité: | |
|---|---|
Shanghai, Chine
5000pcs / an
L / C, T / T
Description du produit

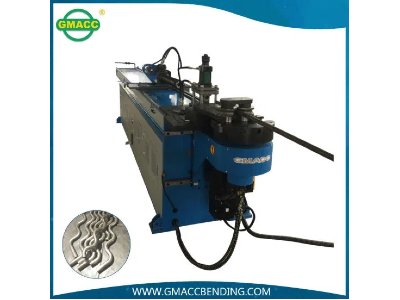

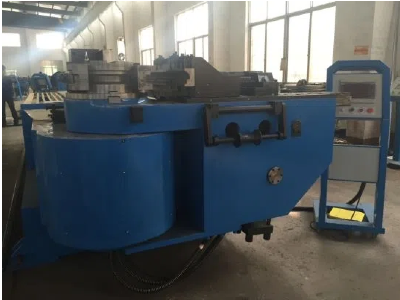

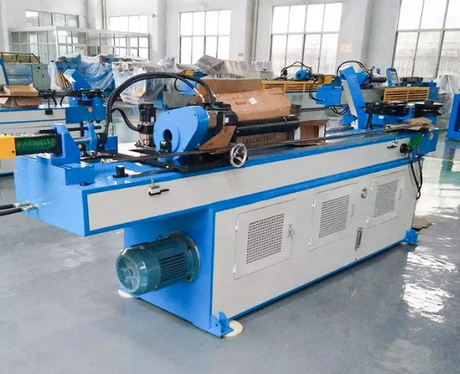

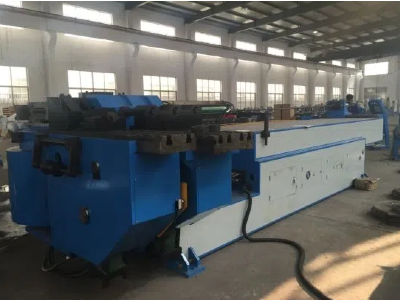

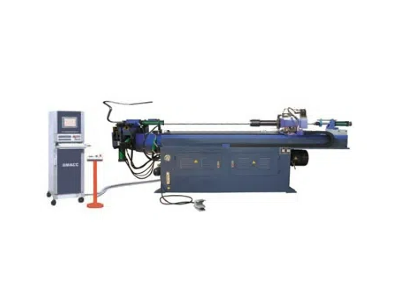

La GM-SB-76NCB est une cintreuse de tubes entièrement hydraulique contrôlée par un automate avec une interface à écran tactile (un affichage de texte est disponible comme configuration alternative). La machine est équipée d"un collier de serrage, d"une matrice de guidage, d"un mandrin, d"une matrice d"essuyage (outillage anti-froissage), d"un système de poussée/assistance et d"un outillage de pliage. En fonctionnement hydraulique, la machine plie des tuyaux métalliques de différentes dimensions dans des formes standard et personnalisées. Les angles de pliage sont contrôlés par un encodeur importé de haute précision, garantissant une précision constante tout au long des cycles de production. La machine est conçue avec la technologie européenne de cintrage de tubes et fabriquée en Chine, offrant une configuration rentable pour le traitement de l"acier à paroi épaisse.
Le système de mandrin intégré soutient la paroi interne du tube pendant le cintrage, évitant ainsi l"effondrement, le froissement et l"ovalité excessive - particulièrement important pour les tubes en acier à paroi épaisse et aux rayons de courbure serrés. Le mandrin fonctionne avec la matrice d"essuyage pour contrôler le flux de matériau sur le rayon intérieur du coude.
Le moteur du système de 7,5 kW entraîne une pompe hydraulique de 25 L délivrant une pression maximale de 16 MPa. La configuration entièrement hydraulique fournit une force de serrage et de flexion constante sur toute la plage de capacité, prenant en charge la spécification de l"acier à paroi épaisse de 76 × 5 mm.
Le système PLC gère le cycle de pliage et un encodeur importé de haute précision surveille l"angle de pliage à ±0,10°. L"interface à écran tactile permet aux opérateurs de définir et de stocker les paramètres de pliage, prenant ainsi en charge une configuration reproductible pour les cycles de production.
Nom | Unité | Paramètre |
|---|---|---|
Max. Capacité de pliage | MM | 76×5 |
Plage de rayon de courbure | MM | 30-350 |
Max. Angle de flexion | ° | 190 ° |
Bien que la distance effective | MM | 3000 |
Vitesse de pliage | ° / sec | 30 |
Précision de pliage | ° | ± 0,10 |
Puissance du moteur du système | Kw | 7.5 |
Volume de livraison de la pompe à huile | L | 25 |
Max. Pression | MPA | 16 |
L × L × H (dimensions de l"emballage) | MM | 4200×1200×1350 |
Poids de la machine | T | 3.0 |
Le mandrin est un composant essentiel pour le cintrage de tubes à paroi épaisse. Il est inséré dans le diamètre intérieur du tube et positionné au point tangent du coude, fournissant un support interne lorsque le tube est tiré sur la matrice de cintrage. Cela réduit la tendance de la paroi interne à se froisser et celle de la paroi externe à s"amincir excessivement. La matrice d"essuyage, montée derrière la matrice de cintrage, essuie le rayon intérieur du tube pour empêcher le matériau de se regrouper. Ensemble, le mandrin et la filière racleur permettent à cette machine de produire des coudes à rayon serré (minimum 30 mm) dans des tuyaux en acier de 76 × 5 mm avec une ovalité contrôlée. Le système de poussée/assistance fournit une force supplémentaire vers l"avant pendant le pliage, réduisant ainsi l"amincissement des parois à l"extérieur du virage pour les matériaux à parois plus épaisses.
Cette machine est destinée aux utilisateurs commerciaux dans le traitement des tuyaux en acier à paroi épaisse, y compris la fabrication de composants pour récipients sous pression, la production de raccords de tuyauterie pour le pétrole et le gaz, les tubes structurels pour machines lourdes et la fabrication de meubles en acier. La capacité de 76 × 5 mm et le système de mandrin le rendent adapté aux applications où l"intégrité de la section de courbure est requise pour la rétention de pression ou la charge structurelle. La distance effective de 3 000 mm permet de gérer des longueurs de tuyaux standard pour la production de raccords et de composants. L’angle de courbure maximum de 190° couvre les géométries de coude standard et personnalisées.
Le GM-SB-76NCB est certifié ISO 9001, CE et UL, avec une garantie de 2 ans couvrant les défauts de fabrication. L"usine a une capacité de production de 5 000 unités par an, ce qui permet des délais de livraison constants pour les acheteurs professionnels. La machine est expédiée depuis le port de Shanghai, emballée pour le fret maritime. Les conditions de paiement incluent L/C et T/T. Les principaux composants hydrauliques et électriques sont sélectionnés pour leur durabilité industrielle, et chaque machine est soumise à des tests fonctionnels avant expédition. Les entreprises clientes peuvent demander un test d"acceptation en usine et des essais de pliage d"échantillons en utilisant leur propre matériau de tube.
Le GM-SB-76NCB a une capacité de flexion maximale de 76 × 5 mm, ce qui le rend adapté au traitement des tuyaux en acier à paroi épaisse.
Le mandrin soutient la paroi interne du tube pendant le cintrage, empêchant ainsi l"effondrement, le plissement et l"ovalité excessive. Fonctionnant avec la matrice d"essuie-glace et le système de poussée/assistance, il permet des courbures à rayon serré (minimum 30 mm) dans l"acier à paroi épaisse avec une déformation transversale contrôlée.
La précision de pliage est de ±0,10°, surveillée par un encodeur importé de haute précision et gérée par le système de contrôle PLC.
La plage de rayon de courbure est comprise entre 30 et 350 mm, avec un rayon de courbure minimum de 30 mm.
La machine est certifiée ISO 9001, CE et UL et bénéficie d"une garantie de 2 ans contre les défauts de fabrication. L"usine de production a une capacité annuelle de 5 000 unités.
