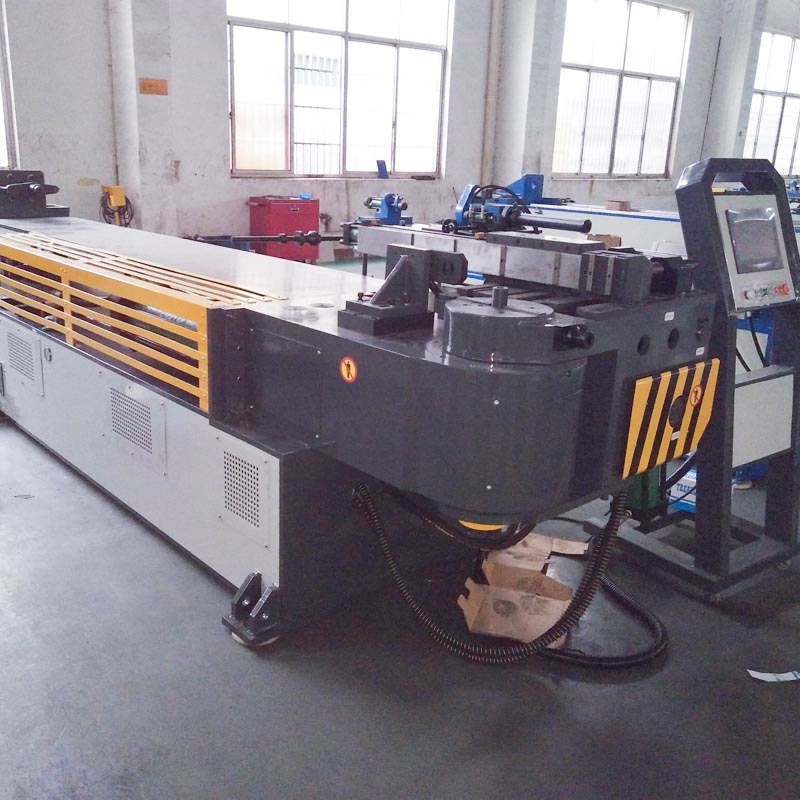

Cintreuse automatique de tuyaux GM-SB-100NCB

État de disponibilité:
Quantité:

Caractéristique de la machine

Entraînement hydraulique complet, contrôlé par PLC avec écran tactile ou machine à cintrer de tuyaux de texte, équipé de dispositifs de serrage de tuyau, de moule de guidage, de mandrin, résistant aux plis, de poussée d'assistance, de cintrage de tuyaux, etc. En fonctionnement hydraulique, cette cintreuse de tuyaux européenne professionnelle, à grande vitesse et économique peut plier diverses dimensions, les tuyaux en métal de forme normale et anormale et les angles de pliage sont contrôlés par un codeur importé de haute précision qui assure une haute précision de cette machine.


Paramètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

¢ 100 * 8

Tube carré en acier doux

mm

70 * 70 * 6

Tube rectangulaire en acier doux

mm

75 * 65 * 6

Barre solide ronde en acier doux

mm

¢ 45

Barre solide carrée en acier doux

mm

40 * 40

Min. rayon de courbure

mm

40

Max. Rayon de courbure (standard)

mm

400

Surplomb de la tête (au centre de pliage)

mm

460

Hauteur de la tête (au centre de pliage)

mm

610

Hauteur du centre de pliage (à partir du sol)

mm

1140

Max. Angle de pliage

°

190 °

Grâce à la distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

25

Précision de l'angle de pliage

°

± 0,10

Puissance du moteur du système

KW

11

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

5300 * 1350 * 1200

Poids de la machine

T

À PROPOS DE 4.5


Configuration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) / Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan Shanghong (Importé)

Cylindre

Shanghai Qifan

Écran tactile

Taiwan Weinview (importé)

PLC

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Transformateur

Wuxi Xinyu

Contacteur

SCHNEIDER


Échantillons de pliage

图片 2

Échantillons d'outillage

图片 2
