Maîtriser le cintrage de tubes avec une cintreuse hydraulique est crucial pour obtenir des résultats précis et efficaces. Les cintreuses de tuyaux hydrauliques sont des outils essentiels dans des secteurs tels que la construction, l'automobile et la plomberie. Ces machines aident à façonner les tuyaux selon les angles et les courbes requis avec une distorsion minimale. Dans ce didacticiel, nous vous guiderons pas à pas à travers le processus de cintrage de tuyaux à l'aide d'une cintreuse hydraulique, garantissant ainsi précision et sécurité.

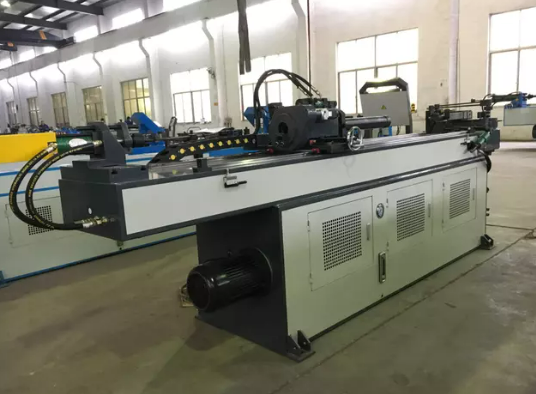

Une machine à cintrer les tuyaux hydrauliques est un outil puissant qui utilise la force hydraulique pour plier les tuyaux à des angles spécifiques sans endommager leur structure. Le système hydraulique utilise un fluide sous pression pour créer la force nécessaire au pliage, garantissant ainsi des pliages fluides et précis. Ces machines sont couramment utilisées pour plier des tuyaux métalliques, des tubes et d’autres matériaux en milieu industriel.
Dans les applications industrielles, les cintreuses hydrauliques sont indispensables pour créer des formes de tuyaux personnalisées dans des secteurs tels que la construction, la plomberie, la construction automobile et les systèmes CVC. Leur capacité à manipuler de gros tuyaux et à réaliser des coudes précis les rend idéaux pour les projets exigeants et de haute précision.

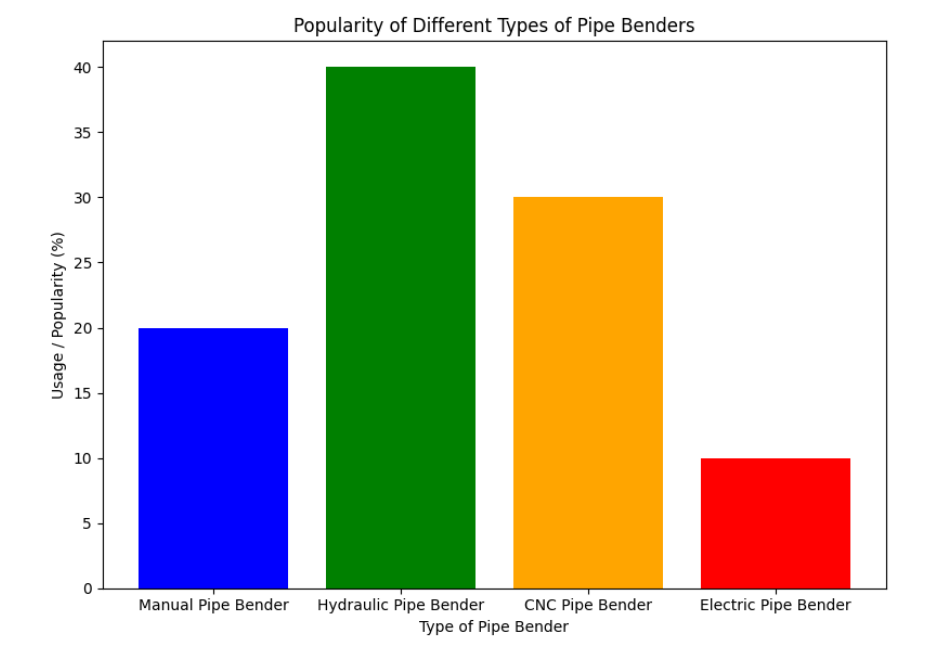

Il existe différents types de cintreuses hydrauliques conçues pour répondre à différents besoins :
● Cintreuses hydrauliques manuelles : actionnées à la main, elles nécessitent un effort physique pour appliquer une pression mais sont idéales pour les tâches à petite échelle.
● Cintreuses hydrauliques CNC : ces cintreuses sont automatisées, offrant une précision et une répétabilité supérieures, souvent utilisées dans des environnements de fabrication de haute précision.
● Cintreuses hydrauliques à assistance électrique : hybride de puissance hydraulique et d'assistance électrique, elles sont idéales pour réduire l'effort manuel tout en conservant la précision.
Chaque type a ses avantages et ses cas d'utilisation spécifiques, des petits projets de bricolage aux applications industrielles à grande échelle.
La sécurité est primordiale lors de l’utilisation d’une machine à cintrer les tuyaux hydrauliques. Pour éviter les accidents et garantir le bon fonctionnement, suivez ces bonnes pratiques :
Équipement de protection individuelle (EPI) : Portez toujours des lunettes de sécurité, des gants et des bottes à embout d'acier pour vous protéger des dangers potentiels.
Configuration appropriée : assurez-vous que la machine est solidement ancrée et que le tuyau est correctement aligné pour éviter tout glissement pendant le processus de pliage.
Arrêts d'urgence : Familiarisez-vous avec le mécanisme d'arrêt d'urgence pour arrêter rapidement la machine en cas de dysfonctionnement.
En suivant les protocoles de sécurité, vous réduisez le risque d’accident et garantissez un processus de pliage fluide et productif.
Avant de commencer tout processus de cintrage, il est essentiel de sélectionner le bon matériau de tuyau. Les matériaux courants comprennent :
● Acier : Solide et durable, adapté aux applications intensives.
● Cuivre : Flexible et facile à plier, souvent utilisé pour les systèmes de plomberie.
● Aluminium : Léger et résistant à la corrosion, idéal pour les projets automobiles et aérospatiaux.
Le type de matériau affecte le processus de pliage, car chacun possède des propriétés différentes. Par exemple, les métaux plus épais comme l’acier nécessitent plus de pression que les matériaux plus légers comme l’aluminium. Choisir la bonne taille de tuyau est tout aussi important pour garantir la précision et éviter d’endommager le matériau lors du pliage.
Matériel | Machine à cintrer les tuyaux idéale | Considérations clés | Plage d'angle de pliage |
Acier | Hydraulique, Électrique | Nécessite une machine robuste et à haute pression | 90° - 180° |
Cuivre | Hydraulique | Matériau plus doux, plus sujet aux plis | 90° - 180° |
Aluminium | Hydraulique, Manuel | Matériau léger, facile à plier | 90° - 120° |
PVC | Manuel | Utiliser avec prudence pour éviter l'effondrement | 45° - 90° |
La matrice de cintrage est un composant essentiel de la cintreuse hydraulique. Il façonne le tuyau au fur et à mesure qu'il est plié et est disponible en différentes tailles pour s'adapter à différents diamètres de tuyau. Pour obtenir des cintrages précis, il est crucial de sélectionner la matrice adaptée aux dimensions du tuyau.
La sélection de la bonne matrice garantit un pliage en douceur sans provoquer de déformation. De plus, l'utilisation d'une matrice adaptée au matériau du tuyau permet d'obtenir l'angle de courbure souhaité avec un minimum d'effort.
Une configuration appropriée est cruciale pour obtenir des résultats précis. Voici comment préparer votre cintreuse hydraulique :
Vérifiez les niveaux de liquide hydraulique : assurez-vous que le liquide hydraulique est au niveau correct pour un fonctionnement en douceur.
Alignez correctement le tuyau : placez le tuyau en toute sécurité dans la machine et alignez-le avec la matrice de pliage.
Calibrez la machine : ajustez les paramètres de la machine, tels que la pression et l'angle de pliage, pour qu'ils correspondent aux spécifications de votre projet.
Une configuration appropriée évite les erreurs et garantit que la machine fonctionne à sa meilleure efficacité.
La première étape du cintrage d’un tuyau avec une cintreuse hydraulique consiste à charger solidement le tuyau dans la cintreuse. Commencez par :
1. Placement du tuyau dans la matrice : assurez-vous que le tuyau est centré et aligné avec la matrice pour éviter tout glissement lors du pliage.
2. Fixation du tuyau : utilisez des supports ou des pinces pour maintenir le tuyau fermement en place, garantissant ainsi la stabilité pendant le processus de pliage.
L'alignement est essentiel pour garantir que le coude est lisse et cohérent tout au long du tuyau.
Ensuite, ajustez la machine pour obtenir l’angle de courbure correct. Vous pouvez définir l'angle manuellement ou saisir l'angle requis si vous utilisez une machine CNC. Suivez ces étapes :
1. Définissez l'angle : en fonction de votre projet, ajustez la matrice de pliage à l'angle souhaité, généralement 90°, 180° ou des angles personnalisés.
2. Appliquez la pression progressivement : commencez à appliquer la pression hydraulique lentement, en vous assurant que le tuyau commence à se plier sans appliquer de force excessive.
La surveillance du processus garantit que vous ne dépassez pas la limite de flexion du matériau.
Une fois le tube positionné et la machine réglée, commencez le processus de cintrage :
1. Activez le système hydraulique : engagez le système hydraulique pour commencer à appliquer une pression sur le tuyau.
2. Surveillez le coude : surveillez attentivement le tuyau lorsqu'il se plie, en ajustant la pression si nécessaire pour éviter une courbure excessive ou une déformation.
Il est essentiel d'appliquer la bonne pression pour éviter les plis ou les effondrements du tuyau.
Après avoir terminé le coude, vérifiez la précision du tuyau :
1. Mesurez l'angle de courbure : utilisez un rapporteur ou un détecteur d'angle numérique pour vous assurer que l'angle est correct.
2. Ajustez si nécessaire : Si le coude est légèrement décalé, effectuez des ajustements mineurs en appliquant plus de pression ou en rétractant légèrement le tuyau.
La cohérence est essentielle lors du pliage de plusieurs tuyaux, alors assurez-vous de mesurer et d'ajuster chaque coude.
Étape | Action | Remarques |
Étape 1 : Chargement du tuyau | Positionner solidement le tuyau dans la cintreuse | Alignez le tuyau avec la matrice de pliage |
Étape 2 : Ajustement pour la courbure | Réglez l'angle de pliage souhaité sur la machine | Utiliser la pression correcte pour le type de matériau |
Étape 3 : Exécution du virage | Appliquer lentement la pression hydraulique | Surveiller toute irrégularité ou dérapage |
Étape 4 : Vérification de l'exactitude | Mesurez l'angle de pliage après le pliage | Ajustez la machine pour les corrections si nécessaire |
Le vrillage et le froissement des tuyaux sont des problèmes courants lors du processus de pliage. Pour éviter cela :
1. Utilisez un mandrin : Un mandrin inséré dans le tuyau fournit un support interne, réduisant ainsi le risque de pliage.
2. Appliquez une pression progressivement : évitez d'appliquer trop de force trop rapidement, car cela peut entraîner une déformation.
L’utilisation d’une technique et d’outils d’assistance appropriés permet d’éviter ces problèmes.
Si les courbures sont incohérentes, tenez compte des éléments suivants :
1. Vérifiez l'alignement : un mauvais alignement peut provoquer des courbures inégales. Assurez-vous que le tuyau est correctement positionné dans la machine.
2. Ajustez les paramètres de la machine : si le pli est constamment décalé, recalibrez la machine et vérifiez tout problème mécanique.
Un entretien régulier de la machine garantit des performances constantes.
Le glissement des tuyaux peut provoquer des courbures imprécises. Pour éviter tout glissement :
1. Fixez correctement le tuyau : utilisez des colliers ou des supports pour vous assurer que le tuyau ne bouge pas pendant le processus de pliage.
2. Vérifiez la matrice : assurez-vous que la matrice de cintrage est de la bonne taille et correctement positionnée pour empêcher le tuyau de se déplacer.
Une configuration et une fixation appropriées du tuyau empêcheront un mauvais alignement et garantiront la précision.
Pour maintenir votre cintreuse hydraulique dans des conditions optimales, effectuez un entretien régulier :
Nettoyez la machine : nettoyez régulièrement les composants hydrauliques et les surfaces des tuyaux pour éviter que la saleté et les débris n'interfèrent avec le processus de pliage.
Lubrifier les pièces mobiles : assurez-vous que toutes les pièces mobiles sont bien lubrifiées pour réduire la friction et l'usure.
Inspecter l'usure : Inspectez régulièrement la machine pour détecter tout signe de dommage ou d'usure, en particulier le système hydraulique.
L’entretien de votre machine contribue à prolonger sa durée de vie et garantit des performances fiables.
Les problèmes courants du système hydraulique comprennent :
Faible niveau de liquide hydraulique : assurez-vous que le liquide est au niveau approprié pour des performances optimales.
Fuites hydrauliques : vérifiez régulièrement les fuites dans le système hydraulique et réparez-les immédiatement pour éviter les problèmes de performances.
En gardant le système hydraulique en bon état, vous pouvez éviter des réparations coûteuses et des temps d’arrêt.
Tâche | Fréquence | Remarques |
Vérifier les niveaux de liquide hydraulique | Hebdomadaire | Assurez-vous que les niveaux sont dans la plage recommandée |
Nettoyer les composants de la machine | Après chaque utilisation | Enlevez la saleté, les débris et le vieux liquide |
Lubrifier les pièces mobiles | Mensuel | Prévenir l’usure et assurer un fonctionnement fluide |
Inspecter les flexibles hydrauliques | Trimestriel | Rechercher des fuites ou des signes d'usure |
Le cintrage de tuyaux avec une cintreuse hydraulique nécessite une compréhension claire des fonctions de la machine, une configuration appropriée et une exécution minutieuse. En suivant ce guide étape par étape, vous pouvez garantir la précision et l'efficacité de vos tâches de cintrage de tuyaux. Un entretien régulier et le respect des pratiques de sécurité vous aideront à obtenir les meilleurs résultats et à prolonger la durée de vie de votre cintreuse hydraulique. Que vous travailliez sur des projets de construction, de plomberie ou d'automobile, maîtriser l'utilisation d'une cintreuse hydraulique est essentiel pour obtenir des résultats de haute qualité. Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. fournit des cintreuses de tuyaux hydrauliques de haute qualité qui garantissent la précision et l'efficacité de vos projets.
R : Une machine à cintrer les tuyaux hydrauliques est un outil utilisé pour plier les tuyaux avec précision, en utilisant la pression hydraulique. Il est idéal pour créer des courbures douces et cohérentes dans des matériaux comme l'acier, le cuivre et l'aluminium.
R : Pour installer une machine à cintrer les tuyaux, assurez-vous que les niveaux de liquide hydraulique sont corrects, vérifiez la machine pour détecter toute pièce desserrée et calibrez-la correctement en fonction de la taille et du matériau du tuyau.
R : Une machine à cintrer les tuyaux hydrauliques peut plier une variété de matériaux, notamment l'acier, le cuivre et l'aluminium. Le matériau affecte le processus de pliage, chacun nécessitant des réglages différents.
R : Pour éviter le pliage des tuyaux, assurez-vous d'un bon alignement dans la machine, utilisez la matrice de pliage appropriée et appliquez une pression hydraulique progressive pour éviter une flexion excessive.
R : L'entretien régulier d'une machine à cintrer les tuyaux garantit un fonctionnement fluide, réduit l'usure et prolonge la durée de vie de la machine. Nettoyez et lubrifiez toujours le système pour éviter les dysfonctionnements.
