Description du produit
| Nom | Unité | GM-SB-76CNC |
|---|---|---|
| Max. Capacité de pliage | MM | 76*4 |
| Région du rayon de courbure | MM | 30-350 |
| Région d'angle de courbure | ° | 0 à 190 |
| Max. Grâce à la distance effective | MM | 2500 |
| Précision de pliage | ° | ± 0,10 |
| Vitesse de pliage | ° / sec | 30 |
| Précision d'alimentation | MM | ± 0,10 |
| Vitesse d'alimentation | mm / sec | 800 |
| Tourner la précision des tuyaux | ° | ± 0,10 |
| Vitesse de rotation du tuyau | ° / sec | 160 |
| Puissance du moteur du système de pompe à huile | Kw | 7.5 |
| Max. Pression | Kgh/cm² | 16 |
| Longueur/largeur/hauteur générale | MM | 5000/1200/1350 |
| Poids général | T | 3.5 |

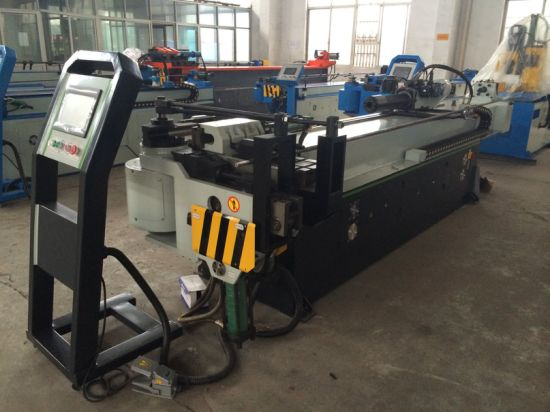

Le GM-SB-76CNC offre une précision d'angle de pliage spécifiée de ±0,10°. Son système de contrôle PLC coordonne les mouvements des machines, aidant ainsi les fabricants à maintenir des angles de pliage cohérents lors des opérations de production répétées.
La machine plie automatiquement les tubes selon différents angles et directions. Il prend en charge la production de composants de tubes tridimensionnels tout en réduisant le besoin de positionnement manuel entre les opérations de pliage.
Le GM-SB-76CNC utilise un écran tactile industriel avec une interface en anglais. Son système de contrôle PLC gère les mouvements de la machine, permettant aux opérateurs de contrôler les opérations de pliage via l'interface de la machine.
La machine offre une vitesse d'alimentation maximale de 800 mm/s et une vitesse de rotation maximale du tube de 160°/s. Ces mouvements facilitent le positionnement des tubes entre les coudes et contribuent à réduire le temps de manipulation pendant la production.
La machine comprend un corps soudé, des composants mécaniques assemblés et un système hydraulique. Ces composants fonctionnent ensemble pour prendre en charge les opérations de cintrage des tubes et maintenir la structure de la machine pendant le traitement.
Le GM-SB-76CNC convient au traitement du cuivre, de l'aluminium, de l'acier au carbone, de l'acier inoxydable et des alliages compatibles. La capacité de flexion réelle dépend des propriétés du matériau, des dimensions du tube et des exigences en matière d'outillage.
Corps de machine soudé : fournit un support structurel pour les composants mécaniques, hydrauliques et de commande.
Système de contrôle PLC : coordonne les mouvements programmés de la machine pendant les opérations de pliage automatique.
Écran tactile industriel : fournit une interface en anglais pour le fonctionnement et le contrôle de la machine.
Système hydraulique : Fournit la puissance hydraulique pour les opérations de pliage de la machine.
Assemblage de cintrage mécanique : effectue le cintrage des tubes selon les angles et la configuration de cintrage requis.
Système d'alimentation en tubes : positionne les tubes pour le cintrage, avec une précision d'alimentation spécifiée de ±0,10 mm.
Système de rotation des tubes : fait pivoter les tubes entre les coudes, prenant en charge différentes directions de pliage.
Outillage de cintrage : prend en charge le formage de tubes en fonction du diamètre et du rayon de courbure requis. Les spécifications d’outillage nécessitent une confirmation.
Le GM-SB-76CNC peut être utilisé pour plier des tubes en cuivre pour les équipements de CVC et de réfrigération.
Les applications potentielles incluent les tubes de raccordement en cuivre et les sections de tuyaux formées. L’adéquation de la machine dépend des dimensions du tube et des exigences de pliage.
La machine prend en charge le cintrage de tubes métalliques compatibles utilisés dans la fabrication de composants automobiles.
Son système de contrôle automatique permet de plier sous différents angles et directions pour les composants tubulaires appropriés.
Le GM-SB-76CNC peut traiter des tubes métalliques pour les applications d'équipements et de machines industrielles.
Sa capacité de pliage multi-angle prend en charge la production de composants de tubes tridimensionnels.
La machine convient au traitement du cuivre, de l'aluminium, de l'acier au carbone, de l'acier inoxydable et des alliages compatibles.
Les ateliers de fabrication métallique peuvent utiliser ses fonctions de pliage automatique pour des opérations répétées de formage de tubes.
Le GM-SB-76CNC a une capacité de flexion maximale spécifiée de 76 × 4 mm. La capacité de flexion réelle dépend du matériau du tube, du diamètre extérieur, de l'épaisseur de la paroi et de la configuration de l'outillage.
La machine convient au cuivre, à l'aluminium, à l'acier au carbone, à l'acier inoxydable et aux alliages compatibles. Différents matériaux peuvent nécessiter des outils de pliage et des paramètres de fonctionnement spécifiques.
La plage de rayon de courbure spécifiée est comprise entre 30 et 350 mm. Le rayon de courbure réalisable dépend des dimensions du tube, des propriétés du matériau et de l'outillage.
Pour une sélection précise de la machine, les acheteurs doivent fournir les spécifications des tubes et les dessins de pliage. GMACC peut examiner ces exigences pour confirmer la compatibilité de la machine et les options d'outillage appropriées.
Oui. Le GM-SB-76CNC est commercialisé pour les applications de cintrage de tubes en cuivre. Les acheteurs doivent confirmer les dimensions du tube, l'état du matériau et le rayon requis avant de commander.
La capacité de flexion maximale publiée est de 76 × 4 mm. La capacité réelle dépend du matériau du tube, de l'épaisseur de la paroi et de la configuration de courbure.
La précision publiée de l’angle de courbure est de ±0,10°. La précision d'alimentation est de ±0,10 mm et la précision de rotation du tube est de ±0,10°.
Oui. Le GM-SB-76CNC prend en charge la flexion multi-angle dans différentes directions. Cela le rend adapté à la production de composants de tubes tridimensionnels.
Les acheteurs doivent fournir le matériau du tube, le diamètre extérieur, l'épaisseur de paroi, le rayon de courbure requis, les angles de courbure et les dessins des pièces. Ces détails aident à déterminer la compatibilité des machines et des outils.
