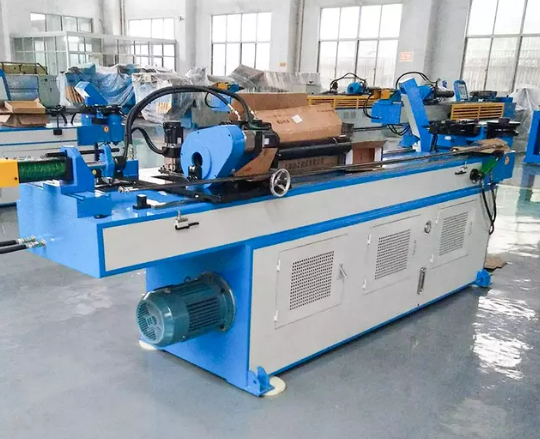

Le cintrage des tuyaux est essentiel dans de nombreux secteurs, de la construction à l'automobile. Une machine à cintrer les tuyaux façonne les tuyaux avec précision pour les systèmes complexes. Dans cet article, nous explorerons les composants clés d'une machine à cintrer les tuyaux. Vous apprendrez comment ces pièces fonctionnent ensemble pour garantir des pliages précis et efficaces.
La matrice de cintrage est le cœur de toute machine à cintrer les tuyaux. Ce composant façonne le tuyau en le formant autour d'un rayon prédéfini. Le choix de la matrice de cintrage est crucial car il définit la forme et l’angle finals du tuyau. Il existe différents types de matrices de pliage, notamment :
● Matrices en V : Couramment utilisées pour les tâches de pliage standard.
● Matrices en U : idéales pour les courbures à rayon plus serré, offrant un meilleur support pour les tuyaux plus petits.
● Matrices à profil personnalisé : conçues pour des besoins de pliage spécialisés, ces matrices peuvent être adaptées à des projets spécifiques.
Choisir la bonne matrice de cintrage garantit que le processus de cintrage reste fluide et que le tuyau conserve son intégrité, sans provoquer de fissures ou de déformations.
La matrice de serrage joue un rôle crucial dans la fixation du tuyau en place pendant le processus de pliage. Cette matrice maintient le tuyau contre la matrice de cintrage pour empêcher tout mouvement qui pourrait entraîner des cintrages imprécis. Un alignement et une pression appropriés sont essentiels au maintien de la précision du pliage. Si la matrice de serrage est mal alignée ou mal fixée, le tuyau peut se déplacer, entraînant des résultats incohérents et des dommages potentiels.
Une fois le tuyau serré en place, la matrice de pression applique une force constante pour presser le tube contre la matrice de pliage. Cela garantit que le tuyau reste en contact avec la matrice tout au long du processus de pliage. La matrice de pression aide à créer des courbures douces sans aucun espace ni pli sur la surface du tuyau. C'est particulièrement crucial lorsque l'on travaille avec des tuyaux à parois plus épaisses, car cela garantit une courbure uniforme sans déformation excessive.
La matrice d'essuie-glace est chargée d'éviter les plis ou les effondrements sur le rayon intérieur du virage. Lors du pliage, la surface intérieure du tuyau est soumise à des contraintes, ce qui peut entraîner une déformation. La matrice d'essuie-glace applique une force à l'intérieur du coude, soutenant le tuyau et assurant un rayon interne lisse. C'est particulièrement important lors du pliage de matériaux comme l'acier, l'aluminium et l'acier inoxydable, où les déformations internes peuvent compromettre l'intégrité du tuyau.
Un mandrin est une structure de support interne placée à l’intérieur du tuyau lors du cintrage. Il empêche le tuyau de s'effondrer sous la pression, en particulier lors de courbures à rayons serrés. Les mandrins sont disponibles en différents types, notamment :
● Mandrins à tige : Utilisés pour les opérations de pliage standard.
● Mandrins de corps : fournissent un support supplémentaire pour les tuyaux à paroi mince.
● Mandrins à bille : utilisés dans les situations où le tuyau a besoin d'un support interne supplémentaire sans provoquer de déformation.
Les mandrins garantissent que le tube conserve sa forme et sa résistance tout au long du processus de cintrage, ce qui les rend essentiels pour obtenir des résultats de haute qualité, en particulier pour les cintrages complexes.

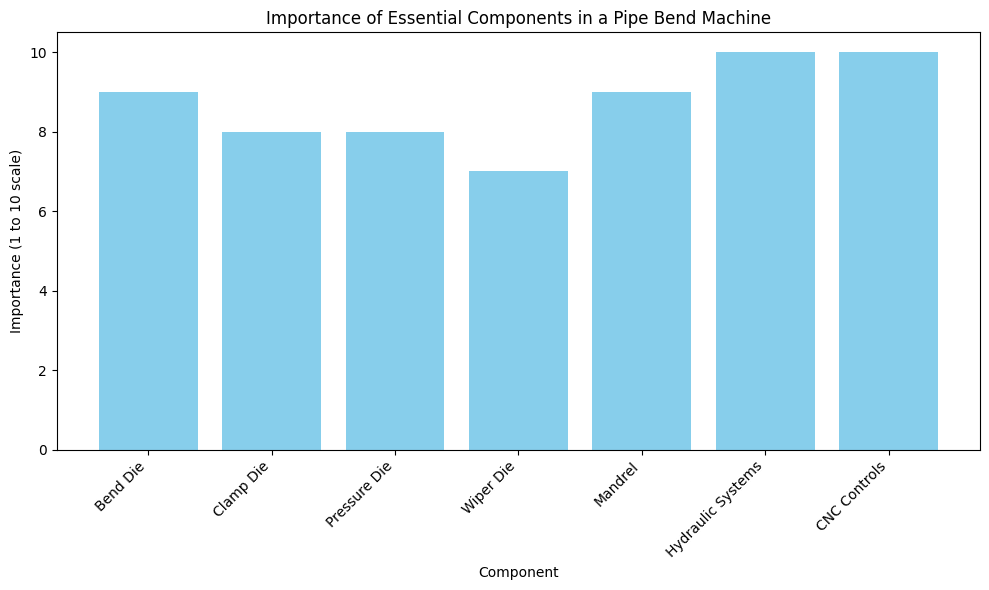

Composant | Fonction |
Plier la matrice | Façonne le tuyau autour du rayon spécifié. |
Matrice de serrage | Fixe le tuyau en place pendant le cintrage. |
Matrice de pression | Applique une force pour garantir que le tuyau entre en contact avec la matrice de pliage. |
Matrice d'essuie-glace | Empêche les plis ou les déformations dans le rayon intérieur du virage. |
Mandrin | Empêche l'effondrement du tuyau lors d'un cintrage à rayon serré. |
Systèmes hydrauliques | Fournit une force de flexion grâce à la pression hydraulique. |
Commandes CNC | Automatisez le processus de pliage pour plus de précision et de cohérence. |
Les systèmes hydrauliques font partie intégrante du fonctionnement des cintreuses de tubes modernes, en particulier pour les applications lourdes. Ces systèmes utilisent la pression hydraulique pour appliquer une force, permettant à la machine de plier des tuyaux épais avec un minimum d'effort. Les composants clés d’un système hydraulique comprennent :
● Pompes : responsables de générer la pression hydraulique nécessaire au pliage.
● Vérins : convertissent la pression hydraulique en force mécanique, poussant le tuyau à travers le processus de pliage.
● Vannes : contrôlent le débit du fluide hydraulique, garantissant que la bonne quantité de pression est appliquée au bon moment.
Les systèmes hydrauliques sont connus pour leur efficacité et leur capacité à manipuler de gros tuyaux à parois épaisses, ce qui les rend idéaux pour les industries nécessitant un cintrage intensif, comme la construction et la fabrication automobile.
Les systèmes CNC (Computer Numerical Control) ont révolutionné le processus de cintrage des tuyaux. En automatisant la séquence de pliage, les systèmes CNC offrent une précision et une cohérence supérieures. Ces systèmes permettent aux opérateurs de définir des angles de pliage, des rayons et d'autres paramètres spécifiques, garantissant que chaque pliage est identique. Les cintreuses de tubes CNC sont particulièrement utiles pour les cintrages complexes à angles multiples et les séries de production à grand volume. L'automatisation du processus réduit les erreurs humaines et augmente l'efficacité globale de la production, faisant des machines CNC un atout précieux dans toute opération de cintrage de tubes.
Dans les cintreuses de tubes modernes, des servomoteurs sont utilisés pour fournir un contrôle précis des angles et des vitesses de pliage. Ces moteurs permettent à la machine d'effectuer des réglages fins du processus de pliage en temps réel. Les capteurs fonctionnent en tandem avec les servomoteurs pour surveiller la position, la pression et d'autres facteurs critiques du tuyau, permettant ainsi des ajustements immédiats pour garantir un cintrage parfait. L'intégration de servomoteurs et de capteurs améliore la flexibilité et la précision du processus de cintrage de tubes, en particulier lorsqu'il s'agit de tâches de haute précision.
Le châssis d’une cintreuse de tubes fournit le support structurel nécessaire à un cintrage précis et stable. Un cadre solide et rigide est essentiel pour éviter toute vibration ou désalignement indésirable pendant le processus de pliage. Les cadres sont généralement fabriqués à partir d’acier de haute qualité ou d’autres matériaux durables pour résister aux contraintes liées à la flexion de tuyaux épais. Un châssis bien construit garantit que la machine peut supporter des charges élevées et maintenir la précision tout au long de son fonctionnement.
Les rouleaux et rails de guidage aident à guider le tuyau à travers la machine à cintrer, garantissant un mouvement fluide pendant le processus. Ces composants réduisent la friction, permettant au tuyau de se déplacer librement sans résistance pouvant provoquer une déformation ou des dommages. Des rouleaux et des rails correctement alignés sont essentiels pour maintenir l'intégrité du tuyau et garantir que le coude est exécuté en douceur.
Il existe plusieurs types de matrices utilisées dans les cintreuses de tubes, chacune ayant un objectif spécifique :
● Matrices de pliage : donnent la forme du pliage.
● Matrices de serrage : maintiennent le tuyau en place pendant le cintrage.
● Matrices à pression : appliquez une force sur le tuyau pour garantir une courbure appropriée.
Le matériau de la matrice est également important, car il peut affecter la qualité du pliage. Par exemple, les matrices en acier sont idéales pour plier des tuyaux en acier, tandis que des matériaux plus souples comme le bronze peuvent être utilisés pour l'aluminium.
Au fil du temps, les matrices peuvent s'user en raison d'une utilisation constante, ce qui peut affecter la qualité des pliages. Une inspection et un entretien réguliers des matrices sont essentiels pour garantir qu'elles continuent à fonctionner efficacement. Les matrices usées doivent être remplacées rapidement pour éviter de compromettre la précision des courbures. Un entretien approprié prolonge également la durée de vie de la cintreuse de tubes, réduisant ainsi le besoin de réparations coûteuses.
Type de matrice | But | Idéal pour |
Plier la matrice | Façonne le tuyau autour du rayon de courbure. | Cintrage général de tuyaux |
Matrice de serrage | Maintient le tuyau stable pendant le pliage. | Maintenir la précision |
Matrice de pression | Presse le tuyau dans la matrice de pliage. | Assurer un virage en douceur |
Matrice d'essuie-glace | Prévient les rides sur le rayon intérieur. | Courbes à rayon serré |
Les cintreuses de tubes modernes sont équipées de systèmes de contrôle avancés qui permettent aux opérateurs d'affiner des paramètres tels que la vitesse de pliage, l'angle et la pression. Ces systèmes peuvent être manuels ou numériques, les systèmes numériques offrant un contrôle et une automatisation plus précis. Les systèmes de contrôle numérique contribuent à réduire les erreurs et à améliorer l’efficacité globale du processus de pliage, garantissant ainsi un fonctionnement optimal de la machine.
La sécurité est une considération essentielle lors de l’utilisation d’une cintreuse de tubes. La plupart des machines modernes sont équipées de boutons d'arrêt d'urgence, de protections de sécurité et de capteurs qui garantissent que la machine fonctionne dans des limites de sécurité. Les opérateurs doivent être formés pour suivre les protocoles de sécurité appropriés, comme porter un équipement de protection et s'assurer que la zone de travail est exempte d'obstacles. Ces dispositifs de sécurité aident à prévenir les accidents et les blessures pendant le fonctionnement.
Une machine à cintrer les tuyaux est cruciale pour les industries nécessitant un cintrage précis des tuyaux et des tubes. Comprendre les composants essentiels tels que la matrice de pliage, la matrice de serrage et les systèmes CNC permet d'optimiser les processus de pliage. Choisir la bonne machine en fonction des besoins de votre projet garantit une meilleure précision, efficacité et productivité. Zhangjiagang King Macc Machinery Manufacturing Co., Ltd. propose des machines à cintrer les tuyaux de haute qualité, offrant un excellent rapport qualité-prix avec précision, durabilité et performances pour diverses applications industrielles.
R : Les composants essentiels d'une machine à cintrer les tuyaux comprennent la matrice de cintrage, la matrice de serrage, la matrice de pression, la matrice d'essuie-glace, le mandrin, les systèmes hydrauliques et les commandes CNC. Chaque pièce joue un rôle crucial pour garantir un cintrage précis et efficace des tuyaux.
R : La matrice de cintrage est utilisée pour façonner le tuyau autour d'un rayon spécifique. Il est essentiel pour créer l’angle de courbure souhaité et garantir que le tuyau conserve son intégrité pendant le processus.
R : La matrice de serrage maintient le tuyau en place pendant le cintrage, l'empêchant de se déplacer et garantissant que le cintrage est précis et cohérent tout au long du processus.
R : Les systèmes de contrôle CNC automatisent le processus de pliage, améliorant ainsi la précision et la cohérence. Ils permettent des ajustements précis et des résultats reproductibles dans des tâches de pliage complexes.
R : Un mandrin soutient l'intérieur du tuyau pendant le cintrage, empêchant ainsi l'effondrement et garantissant des courbures à rayon serré sans endommager le tuyau.
R : Les problèmes courants rencontrés avec une machine à cintrer les tuyaux incluent des courbures imprécises, un bruit anormal, des dysfonctionnements hydrauliques et des matrices usées. Un entretien et un étalonnage réguliers peuvent aider à prévenir ces problèmes.
