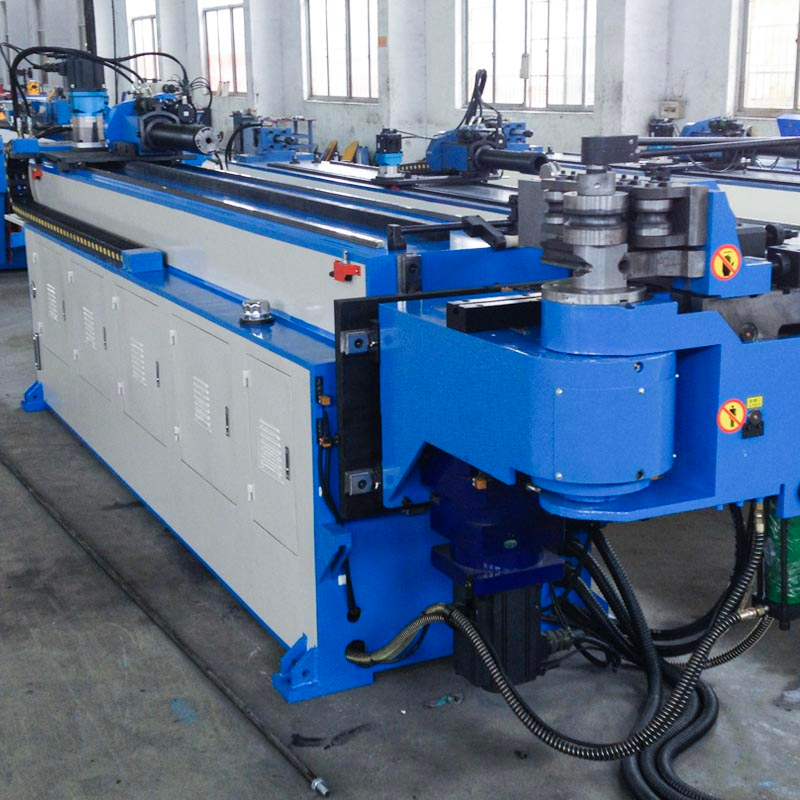

Commande numérique entièrement automatique GM-SB-50CNC-4A-2SV

Quantité:

Caractéristique de la machine

La cintreuse à tête unique CNC de la série GM-SB-50CNC est un produit qui combine notre technologie avec la technologie italienne de pointe, qui est combinée avec la machine, l'énergie hydraulique et électrique. Cette série adopte un panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données de pliage et séquences de coordonnées de mouvement Y, B et C sous contrôle de précision par ordinateur industriel, qui peut réaliser une ouverture ou une fermeture entièrement automatique du mandrin de pliage rapide du mandrin, CNC la machine dispose également de fonctionnalités avancées telles que la compensation de rebond de flexion de pièce, l'alarme d'auto-diagnostic de défaut, le stockage de mémoire de panne de courant, la lubrification automatique et la protection de sécurité, etc. deux rayons différents du tube, et a une fonction de pliage par poussée, peut plier un grand rayon du tube, machine à cintrer professionnelle, à grande vitesse et entièrement automatique.

Paramètre technique principal

Nom

Unité

Paramètre

Diamètre de pliage de tirage maximum

mm

50 * 2

Dessiner la plage de rayon de courbure

mm

20-250

Gamme de rayon de courbure de roulement

mm

6D-∞

Différence de rayon entre deux couches

mm

50

Porte-à-faux de la tête (au centre de pliage)

mm

600

Hauteur de la tête (au centre de pliage)

mm

400

Hauteur du centre de pliage (à partir du sol)

mm

960

Max. passage de la barre à l'intérieur du P.O.B. positionneur

mm

50

Course réglable de serrage

mm

0-90

Course réglable d'épaule

mm

256

Course réglable de rétraction du mandrin

mm

0-76

Max. Angle de pliage

°

190 °

Grâce à la distance effective

mm

3200

Vitesse de pliage (max.)

° / sec

160

Max. vitesse de rotation (axe Z)

° / sec

200

Max. Vitesse d'avance (axe X.)

mm / sec

1000

Précision de l'angle de pliage

°

± 0,10

Angle de rotation Précision - axe Z

°

± 0,10

Précision de changement de vitesse - axe X

mm

± 0,10

Puissance du servomoteur de flexion

KW

5.5

Puissance du servomoteur de rotation

KW

0.75

Alimentation du servomoteur

KW

3

Puissance de moteur servo de changement de matrice

KW

0.75

Puissance du moteur hydraulique

KW

4

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

4500 * 800 * 1300

Poids de la machine

T

2.5


Configuration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) ou Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan Shanghong (Importé)

Cylindre

Shanghai Qifan

Écran tactile

Taiwan Weinview (importé)

PLC

Japon Mitsubishi (Importé)

Servomoteur

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Contacteur

Allemand SCHNEIDER

Transformateur

Wuxi Xinyu


Échantillons d'outillage
