| Quantité: | |
|---|---|
GM-76CNC-2A-1S
GMACC
8462219000

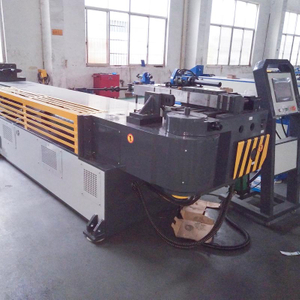

Caractéristique de la machine
Nous sommes une coentreprise sino-italienne, établie depuis plus de 20 ans, nous faisons des affaires nationales et étrangères, nous avons des agents dans de nombreux pays, tels que le Mexique, la Pologne, le Vietnam, etc.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠76*4 |
Acier inoxydable | mm | ￠76*3 |
Tube rond recuit en alliage léger | mm | ￠76*6 |
Tube carré en acier doux | mm | 60 *60 *3 |
Tube rectangulaire en acier doux | mm | 65 *55*3 |
Barre solide ronde en acier doux | mm | ￠35 |
Barre solide carrée en acier doux | mm | 30*30 |
Min. rayon de courbure | mm | 30 |
Max. Rayon de courbure (standard) | mm | 350 |
Surplomb de la tête (au centre de pliage) | mm | 600 |
Hauteur de la tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 50 |
Course réglable de serrage | mm | 0-136 |
Course réglable d'épaule | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190 ° |
Erough Distance effective | mm | 4000 |
Vitesse de pliage (max.) | ° / sec | 30 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max.alimentationvitesse de rotation (axe X.) | mm / sec | 800 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 1.5 |
Alimentation du servomoteur | KW | 1.5 |
Moteur du systèmePuissance | KW | 7.5 |
HydrauliquePompe Le volume | L | 23 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 4800 * 1200 * 1350 |
Poids de la machine | T | ENVIRON 3.5 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Servomoteur | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Contacteur | Allemand SCHNEIDER |
Transformateur | Wuxi Xinyu |
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠ 76 * 4 |
Acier inoxydable | mm | ￠ 76 * 3 |
Tube rond recuit en alliage léger | mm | ￠ 76 * 6 |
Tube carré en acier doux | mm | 60 * 60 * 3 |
Tube rectangulaire en acier doux | mm | 65 * 55 * 3 |
Barre solide ronde en acier doux | mm | ￠ 35 |
Barre solide carrée en acier doux | mm | 30 * 30 |
Min. rayon de courbure | mm | 30 |
Max. Rayon de courbure (standard) | mm | 350 |
Surplomb de la tête (au centre de pliage) | mm | 600 |
Hauteur de la tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 50 |
Course réglable de serrage | mm | 0-136 |
Course réglable d'épaule | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 4000 |
Vitesse de pliage (max.) | ° / sec | 30 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max. vitesse d'alimentation (axe X.) | mm / sec | 800 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 1.5 |
Alimentation du servomoteur | KW | 1.5 |
Puissance du moteur du système | KW | 7.5 |
Volume de la pompe hydraulique | L | 23 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 4800 * 1200 * 1350 |
Poids de la machine | T | ENVIRON 3.5 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Servomoteur | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Contacteur | Allemand SCHNEIDER |
Transformateur | Wuxi Xinyu |
Échantillons d'outillage
