Description du produit

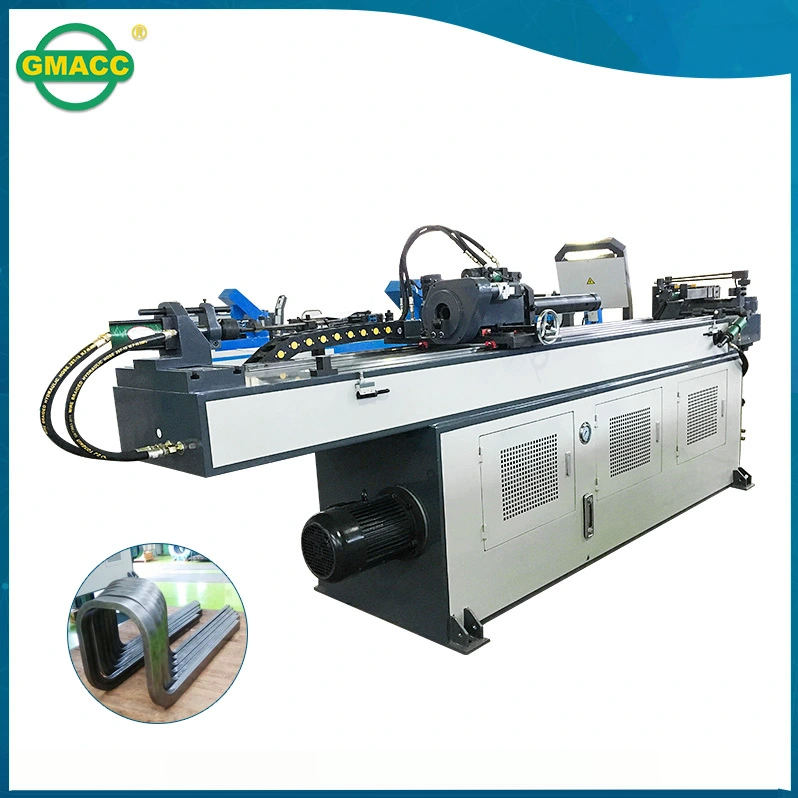

La cintreuse de tubes à une tête à commande numérique de la série GM-SB-50CNC est le produit de la combinaison avec notre technologie et la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte le panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et commandes de pliage. Y, B, C trois coordonnées de mouvements sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin hors pliage rapide, machine CNC également avec des fonctions avancées, telles que la compensation des composants de flexion du ressort arrière, alarme d'auto-diagnostic des erreurs, stockage de mémoire après mise hors tension, lubrification automatique et protection de sécurité. La rotation du tuyau (axe B) et l'alimentation du tuyau (axe Y) sont tous deux entraînés par un servomoteur. Le cintrage des tuyaux (axe C) est hydraulique par vérin.
| Nom | Unité | Paramètre |
| Tube rond en acier doux | mm | 50 * 2 |
| Gamme de rayon de courbure | mm | 20-250 |
| Max. Angle de pliage | ° | 190 ° |
| Vitesse de pliage | ° / sec | 45 |
| Vitesse de rotation | ° / sec | 200 |
| Vitesse d'alimentation | mm / sec | 1000 |
| Précision de pliage | ° | ± 0,10 |
| Précision de tournage | ° | ± 0,10 |
| Précision d'alimentation | ° | ± 0,10 |
| Tourner la puissance du servomoteur | kW | 0.75 |
| Alimentation du servomoteur | kW | 0.75 |
| Bien que la distance effective | mm | 3500 |
| Puissance du moteur du système | kW | 5.5 |
| Max. Pression | Mpa | 16 |
| Volume de refoulement de la pompe à huile | L | 17 |
| L * W * H (dimension de l'emballage) | mm | 4500 * 1100 * 1600 |
| Poids | T | 2.5 |
| Nom | Fabricant |
| Moteur hydraulique | Suzhou Runmali |
| Pompe hydrolique | Wuxi Tuoli |
| Valve hydraulique | Japon Yuken (importé) |
| Conseil de voie d'huile | Suzhou Boguan |
| Cylindre | Shanghai Qifan |
| Tube d'huile | Suzhou Kejia |
| Écran tactile | Taiwan Weinview (importé) |
| PLC | Japon Mitsubishi (importé) |
| Servomoteur | Japon Mitsubishi (importé) |
| Contrôleur d'angle | Japan Nemicon (importé) |
| Puissance de commutation | Wenzhou Changxing |
| Contacteur | Allemand SCHNEIDER (importé) |
