Cintreuse de tuyaux à une tête à commande numérique entièrement automatique GM-Sb-76CNC haute vitesse de haute qualité

Cintreuse de tuyaux à une tête à commande numérique entièrement automatique GM-Sb-76CNC de haute qualité offerte par le fabricant chinois GMACC. Achetez la cintreuse de tuyaux à une tête à commande numérique entièrement automatique GM-Sb-76CNC haute vitesse de haute qualité directement à bas prix et de haute qualité.
Quantité:
  • GM-SB-76CNC
  • GMACC

Description du produit

Cintreuse de tuyaux à une tête à commande numérique entièrement automatique GM-SB-76CNC haute vitesse de haute qualité

Modèle: 76 × 3A × 1S

  • Caractéristiques de la machine

La cintreuse de tubes à une tête à commande numérique de la série GM-SB-76CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte le panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et commandes de pliage, Y, B, C trois coordonnées de mouvements sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin hors pliage rapide avec alimentation,rotation et flexion tous entraînés par un servomoteur. Machine CNC également avec des fonctions avancées, telles que la compensation de ressort de flexion des composants, l'alarme d'auto-diagnostic des erreurs, la mémoire de stockage après la mise hors tension, la lubrification automatique et la protection de sécurité,

  • Paramètre technique principal

Nom Unité Paramètre
Tube rond en acier doux mm ¢ 76 * 3
Min. rayon de courbure mm 30
Max. Rayon de courbure (standard) mm 350
Surplomb de la tête (au centre de pliage) mm 600
Hauteur de la tête (au centre de pliage) mm 580
Hauteur du centre de pliage (à partir du sol) mm 1060
Max. passage de la barre à l'intérieur du P.O.B. positionneur mm 50
Course réglable de serrage mm 0-136
Course réglable d'épaule mm 300
Course réglable de rétraction du mandrin mm 0-136
Max. Angle de pliage ° 190 °
Grâce à la distance effective mm 3800
Vitesse de pliage (max.) ° / sec 110
Max. vitesse de rotation (axe Z) ° / sec 160
Max. vitesse d'alimentation (axe X.) mm / sec 800
Précision de l'angle de pliage ° ± 0,10
Angle de rotation Précision - axe Z ° ± 0,10
Précision de changement de vitesse - axe X mm ± 0,10
Puissance du servomoteur de flexion KW 7
Puissance du servomoteur de rotation KW 1
Alimentation du servomoteur KW 3
Puissance du moteur du système KW 5.5
Volume de la pompe hydraulique L 19
Max. Pression Mpa 16
L * W * H (dimension de l'emballage) mm 5000 * 1200 * 1350
Poids de la machine T À PROPOS DE 3.8
  • Configuration du système de commande hydraulique et électronique

Nom Fabricant
Moteur hydraulique Allemagne Siemens (Beide) ou Runmali
Pompe hydrolique Wuxi Tuoli
Valve hydraulique Japon Yuken (importé)
Conseil de voie d'huile Taiwan Shanghong (importé)
Cylindre Shanghai Qifan
Tube d'huile Zhejiang
Écran tactile Taiwan Weinview (importé)
PLC Japon Mitsubishi (importé)
Servomoteur Japon Mitsubishi (importé)
Contrôleur d'angle Japan Nemicon (importé)
Puissance de commutation Taïwan MINGWEI
Contacteur Schneider

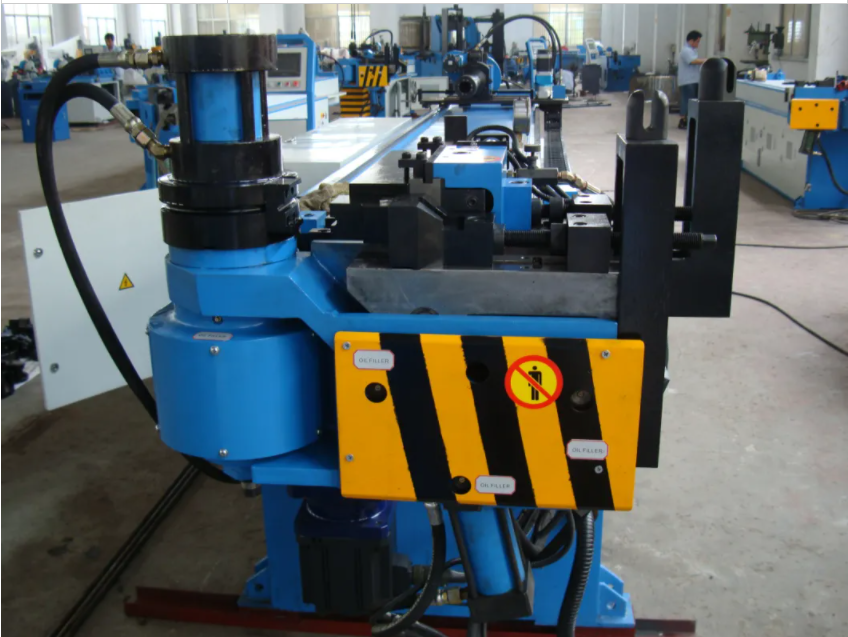

Cintreuse de tuyaux à une tête à commande numérique entièrement automatique GM-Sb-76CNC haute vitesse de haute qualité
