| Quantité: | |
|---|---|
Shanghai, Chine
50000 pièces/an
LC, T/T
28CNC-3A-1S
Cuivre, aluminium, alliage, acier au carbone, acier inoxydable
GMACC
Cadre en fer
CE
Chine
8462219000

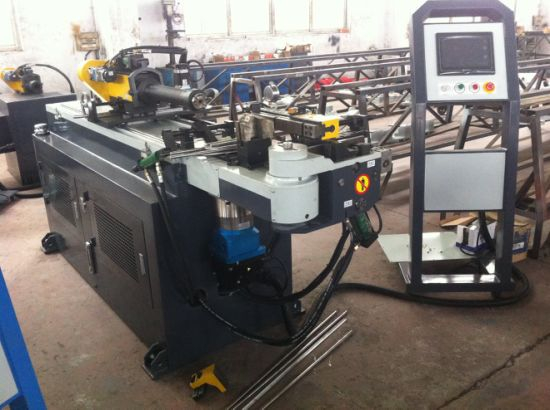

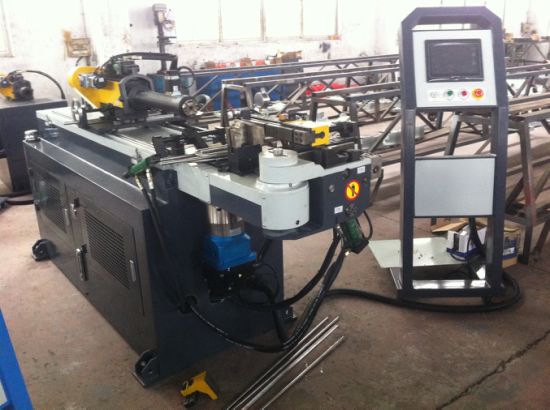

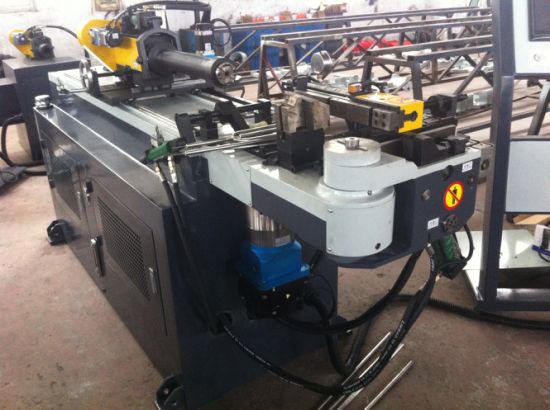

Machine à cintrer les tuyaux et tubes
Automatique
2 ans
IPX-8
Nouveau
OIN 9001:2000, CE, UL
Description du produit
| Nom | Unité | Paramètre |
| Tube rond en acier doux | mm | 28¢*2 |
| Acier inoxydable | mm | 28¢*1,5 |
| Tube rond recuit en alliage léger | mm | 30¢*3 |
| Tube carré en acier doux | mm | 20*20*1.5 |
| Tube rectangulaire en acier doux | mm | 25*15*1.5 |
| Barre pleine ronde en acier doux | mm | 12 ¢ |
| Barre solide carrée en acier doux | mm | 12*12 |
| Min. rayon de courbure | mm | 20 |
| Max. Rayon de courbure (standard) | mm | 180 |
| Porte-à-faux de tête (au centre de pliage) | mm | 600 |
| Hauteur de tête (au centre de pliage) | mm | 300 |
| Hauteur du centre de pliage (à partir du sol) | mm | 950 |
| Max. passage de barre à l'intérieur du positionneur POB | mm | 50 |
| Course de serrage réglable | mm | 0-66 |
| Course réglable d'épaulement | mm | 256 |
| Course réglable de rétraction du mandrin | mm | 0-45 |
| Max. Angle de pliage | ° | 190° |
| Grâce à la distance effective | mm | 3200 |
| Vitesse de pliage (Max.) | °/s | 180 |
| Max. vitesse de rotation (axe Z) | °/s | 280 |
| Max. vitesse d'alimentation (axe X.) | mm/sec | 1000 |
| Angle de pliage Précision | ° | ±0,10 |
| Angle de rotation Précision - axe Z | ° | ±0,10 |
| Précision de changement de vitesse - axe X | mm | ±0,10 |
| Puissance du servomoteur de flexion | KW | 2 |
| Puissance du servomoteur de rotation | KW | 0.4 |
| Alimentation du servomoteur | KW | 0.4 |
| Puissance du moteur du système | KW | 2.2 |
| Max. Pression | Mpa | 16 |
| L*W*H (Dimensions de l'emballage) | mm | 4200*650*1300 |
| Poids de la machine | T | ENVIRON 1,5 |
| Nom | Fabricant |
| Moteur hydraulique | Allemagne Siemens(Beide)ou Runmali |
| Pompe hydraulique | Wuxi Tuoli |
| Vanne hydraulique | Japon Yuken(Importé) |
| Tableau des voies pétrolières | Taïwan Shanghong (Importé) |
| Cylindre | Shanghai Qifan |
| Tuyau d'huile | Zhejiang |
| Écran tactile | Taïwan Weinview(Importé) |
| API | Japon Mitsubishi(Importé) |
| Contrôleur d'angle | Japon Nemicon(Importé) |
| Changer l'alimentation | Taïwan Mingwei |
| Servomoteur de rotation/alimentation | Japon Mitsubishi(Importé) |
| Transformateur | Wuxi Xinyu |
