Description du produit
Entraînement entièrement hydraulique, contrôlé par PLC avec écran tactile ou machine à cintrer les tuyaux avec texte, équipé de dispositifs de serrage de tuyaux, de moule de guidage, de mandrin, infroissable, de poussée assistée, de cintrage de tuyaux, etc. En fonctionnement hydraulique, cette cintreuse de tuyaux européenne professionnelle, à grande vitesse et économique peut plier des tuyaux métalliques de diverses dimensions, de forme normale et anormale, et les angles de pliage sont contrôlés par un encodeur importé de haute précision qui garantit la haute précision de cette machine.
| Nom | Unité | Paramètre |
| Tube rond en acier doux | mm | 63*4 |
| Acier inoxydable | mm | 63*3 |
| Tube rond recuit en alliage léger | mm | 63*6 |
| Tube carré en acier doux | mm | 50*50*3 |
| Tube rectangulaire en acier doux | mm | 50*45*3 |
| Barre pleine ronde en acier doux | mm | 30 |
| Barre solide carrée en acier doux | mm | 25*25 |
| Min. rayon de courbure | mm | 25 |
| Max. Rayon de courbure (standard) | mm | 300 |
| Porte-à-faux de tête (au centre de pliage) | mm | 760 |
| Hauteur du centre du moule | mm | 60 |
| Hauteur du centre de pliage (à partir du sol) | mm | 1016 |
| Max. Angle de pliage | ° | 190° |
| Grâce à la distance effective | mm | 3500 |
| Vitesse de pliage (Max.) | °/s | 30 |
| Angle de pliage Précision | ° | ±0,10 |
| Puissance du moteur du système | KW | 5.5 |
| Volume de la pompe hydraulique | L | 19 |
| Max. Pression | Mpa | 16 |
| L*W*H (Dimensions de l'emballage) | mm | 4500*1200*1350 |
| Poids de la machine | T | Environ 3.0 |
Configuration du système de contrôle hydraulique et électronique
| Nom | Fabricant |
| Moteur hydraulique | Allemagne Siemens(Beide)ou Runmali |
| Pompe hydraulique | Wuxi Tuoli |
| Vanne hydraulique | Japon Yuken(Importé) |
| Tableau des voies pétrolières | Taïwan Shanghong (Importé) |
| Cylindre | Shanghai Qifan |
| Écran tactile | Taïwan Weinview(Importé) |
| API | Japon Mitsubishi(Importé) |
| Contrôleur d'angle | Japon Nemicon(Importé) |
| Changer l'alimentation | Taïwan Mingwei |
| Contacteur | Schneider |

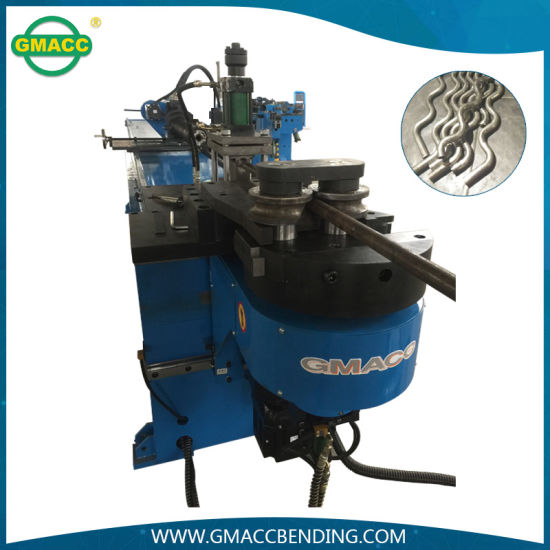

MODÈLE : GM-SB-63NCB (photo de la machine uniquement pour votre référence)
Matrice de pliage Matrice de serrage Matrice de pression
Mandrin Matrice d'essuie-glace (facultatif)
