| Quantité: | |
|---|---|
1 pièce
Cadre en fer/caisse en bois
Shanghai, Chine
LC, T/T
GM-SB-76CNC

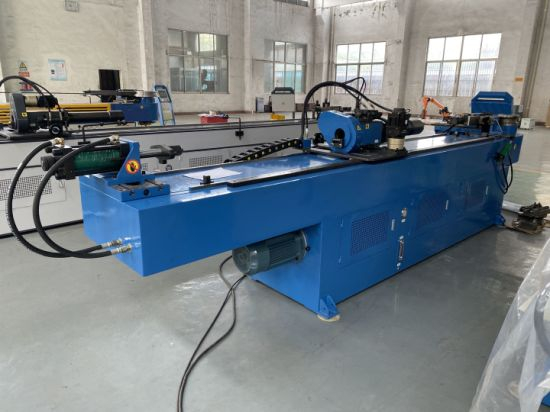

Machine à cintrer les tuyaux et tubes
ISO9001 : 2000
S. S, MS, cuivre, aluminium, alliage, galvanisé
GMACC
CE
Chine
IPX-8
2 ans
Nouveau
OIN 9001:2000, CE, UL
Semi-automatique
Cuivre, aluminium, alliage, acier au carbone, acier inoxydable
Description du produit
| Nom | Unité | Paramètre |
| Tube rond en acier doux | mm | ¢76*4 |
| Acier inoxydable | mm | ¢76*3 |
| Tube rond recuit en alliage léger | mm | ¢76*6 |
| Tube carré en acier doux | mm | 60*60*3 |
| Tube rectangulaire en acier doux | mm | 65*55*3 |
| Barre pleine ronde en acier doux | mm | ¢35 |
| Barre solide carrée en acier doux | mm | 30*30 |
| Min. rayon de courbure | mm | 30 |
| Max. Rayon de courbure (standard) | mm | 350 |
| Porte-à-faux de tête (au centre de pliage) | mm | 600 |
| Hauteur de tête (au centre de pliage) | mm | 580 |
| Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
| Max. passage de barre à l'intérieur du positionneur POB | mm | 50 |
| Course de serrage réglable | mm | 0-136 |
| Course réglable d'épaulement | mm | 300 |
| Course réglable de rétraction du mandrin | mm | 0-136 |
| Max. Angle de pliage | ° | 190° |
| Grâce à la distance effective | mm | 4000 |
| Vitesse de pliage (Max.) | °/s | 30 |
| Max. vitesse de rotation (axe Z) | °/s | 160 |
| Max. vitesse d'alimentation (axe X.) | mm/sec | 800 |
| Angle de pliage Précision | ° | ±0,10 |
| Angle de rotation Précision - axe Z | ° | ±0,10 |
| Précision de changement de vitesse - axe X | mm | ±0,10 |
| Puissance du servomoteur de rotation | KW | 1.5 |
| Alimentation du servomoteur | KW | 1.5 |
| Puissance du moteur du système | KW | 7.5 |
| Volume de la pompe hydraulique | L | 23 |
| Max. Pression | Mpa | 16 |
| L*W*H (Dimensions de l'emballage) | mm | 4800*1200*1350 |
| Poids de la machine | T | ENVIRON 3,5 |
| Nom | Fabricant |
| Moteur hydraulique | Allemagne Siemens(Beide)ou Runmali |
| Pompe hydraulique | Wuxi Tuoli |
| Vanne hydraulique | Japon Yuken(Importé) |
| Tableau des voies pétrolières | Taïwan Shanghong (Importé) |
| Cylindre | Shanghai Qifan |
| Écran tactile | Taïwan Weinview(Importé) |
| API | Japon Mitsubishi(Importé) |
| Servomoteur | Japon Mitsubishi(Importé) |
| Contrôleur d'angle | Japon Nemicon(Importé) |
| Contacteur | Allemand SCHNEIDER |
| Transformateur | Wuxi Xinyu |
