Machine à cintrer les tuyaux à tête unique, haute qualité, haute vitesse, GM-Sb-76CNC, commande numérique entièrement automatique

Partager sur:

Machine à cintrer les tuyaux à tête unique, haute qualité, haute vitesse, GM-Sb-76CNC, commande numérique entièrement automatique

Quantité:



enquête Ajouter au panier

Min. Commande:
1 pièce
Forfait Transport:
Cadre en fer/caisse en bois
Port:
Shanghai, Chine
Conditions de paiement:
LC, T/T
Numéro de modèle.:
GM-SB-76CNC
Convient pour:
Cuivre, aluminium, alliage, acier au carbone, acier inoxydable
Marque déposée:
GMACC
Spécification:
CE
Origine:
Chine
Taper:
Machine à cintrer les tuyaux et tubes
Automation:
Semi-automatique
Garantie:
2 ans
Indice d'étanchéité:
IPX-8
Condition:
Nouveau
Attestation:
OIN 9001:2000, CE, UL

Description du produit

Description du produit

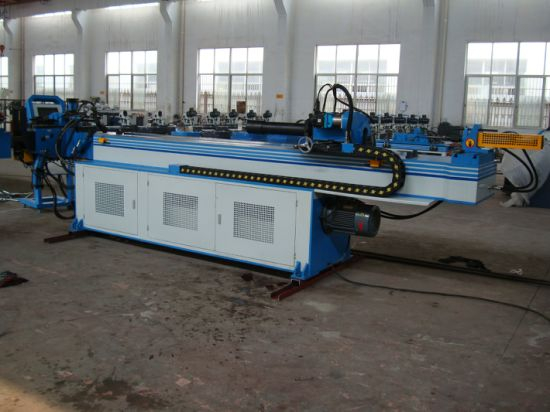

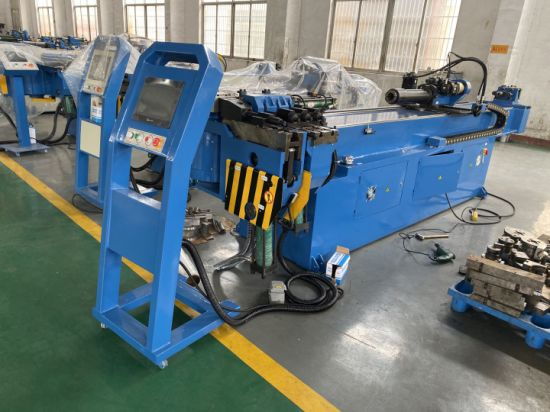

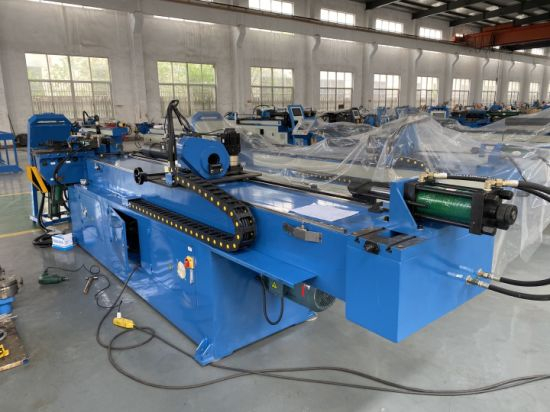

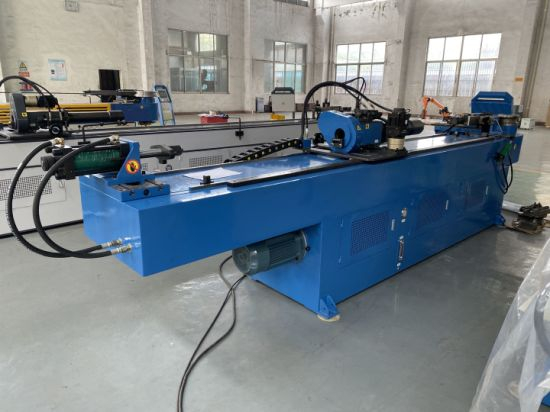

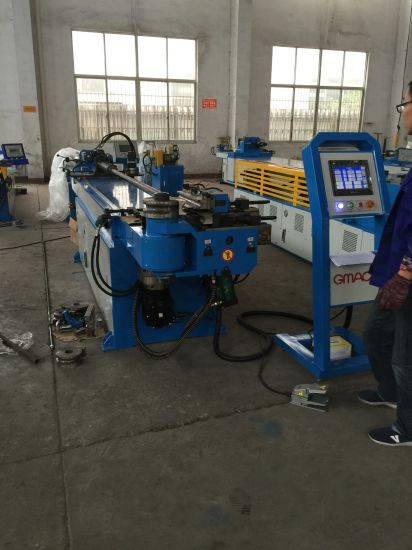

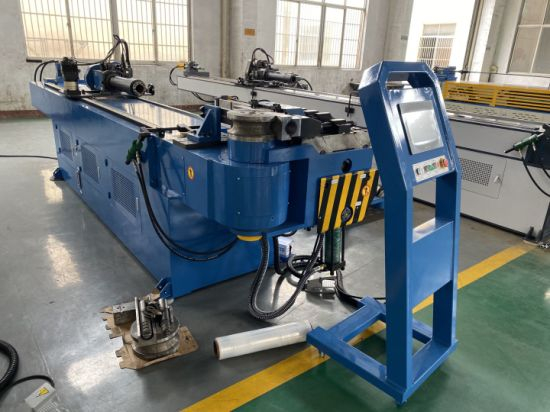

Machine à cintrer les tuyaux à tête unique, haute qualité, haute vitesse, commande numérique entièrement automatique, GM-SB-76CNC

Modèle : 76 × 3A × 1S

Caractéristiques des machines

La cintreuse de tubes à tête unique à commande numérique de la série GM-SB-76CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte un panneau de commande à écran tactile VDU, qui peut saisir, stocker et afficher diverses données et commandes de pliage. Trois coordonnées Y, B, C de mouvements sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin désactivé. avec alimentation,rotation et flexion, le tout entraîné par un servomoteur. Machine CNC également dotée de fonctions avancées, telles que la compensation du retour élastique des composants, l'alarme d'auto-diagnostic des erreurs, le stockage de la mémoire après la mise hors tension, la lubrification automatique et la protection de sécurité,

Paramètre technique principal

Nom	Unité	Paramètre
Tube rond en acier doux	mm	¢76*3
Min. rayon de courbure	mm	30
Max. Rayon de courbure (standard)	mm	350
Porte-à-faux de tête (au centre de pliage)	mm	600
Hauteur de tête (au centre de pliage)	mm	580
Hauteur du centre de pliage (à partir du sol)	mm	1060
Max. passage de barre à l'intérieur du positionneur POB	mm	50
Course de serrage réglable	mm	0-136
Course réglable d'épaulement	mm	300
Course réglable de rétraction du mandrin	mm	0-136
Max. Angle de pliage	°	190°
Grâce à la distance effective	mm	3800
Vitesse de pliage (Max.)	°/s	110
Max. vitesse de rotation (axe Z)	°/s	160
Max. vitesse d'alimentation (axe X.)	mm/sec	800
Angle de pliage Précision	°	±0,10
Angle de rotation Précision - axe Z	°	±0,10
Précision du changement de vitesse - axe X	mm	±0,10
Puissance du servomoteur de flexion	KW	7
Puissance du servomoteur de rotation	KW	1
Alimentation du servomoteur	KW	3
Puissance du moteur du système	KW	5.5
Volume de la pompe hydraulique	L	19
Max. Pression	Mpa	16
LWH (Dimensions de l'emballage)	mm	500012001350
Poids de la machine	T	ENVIRON 3,8

Configuration du système de contrôle hydraulique et électronique

Nom	Fabricant
Moteur hydraulique	Allemagne Siemens(Beide)ou Runmali
Pompe hydraulique	Wuxi Tuoli
Vanne hydraulique	Japon Yuken(Importé)
Tableau des voies pétrolières	Taïwan Shanghong (Importé)
Cylindre	Shanghai Qifan
Tuyau d'huile	Zhejiang
Écran tactile	Taïwan Weinview(Importé)
API	Japon Mitsubishi(Importé)
Servomoteur	Japon Mitsubishi(Importé)
Contrôleur d'angle	Japon Nemicon(Importé)
Changer l'alimentation	Taïwan MINGWEI
Contacteur	Schneider

Échantillons d'outillage

Matrice de pliage Matrice de serrage Matrice de pression
Machine à cintrer les tuyaux à tête unique, haute qualité, haute vitesse, GM-Sb-76CNC, commande numérique entièrement automatique

Matrice d'essuie-glace à mandrin (en option)

Machine à cintrer les tuyaux à tête unique, haute qualité, haute vitesse, GM-Sb-76CNC, commande numérique entièrement automatique
