GM-140CNC
GMACC
8462219000
Caractéristique de la machine
La série a été particulièrement adaptée aux exigences du marché professionnel mondial. Toutes les pièces, la structure et les caractères sont similaires aux normes de l'ingénierie mécanique de l'Europe.Notre expérience professionnelle et les plans de dessins pour les systèmes électriques, électroniques, hydrauliques et mécaniques d'entreprises connues permettent d'améliorer les systèmes des machines pour obtenir des performances précises et attrayantes.

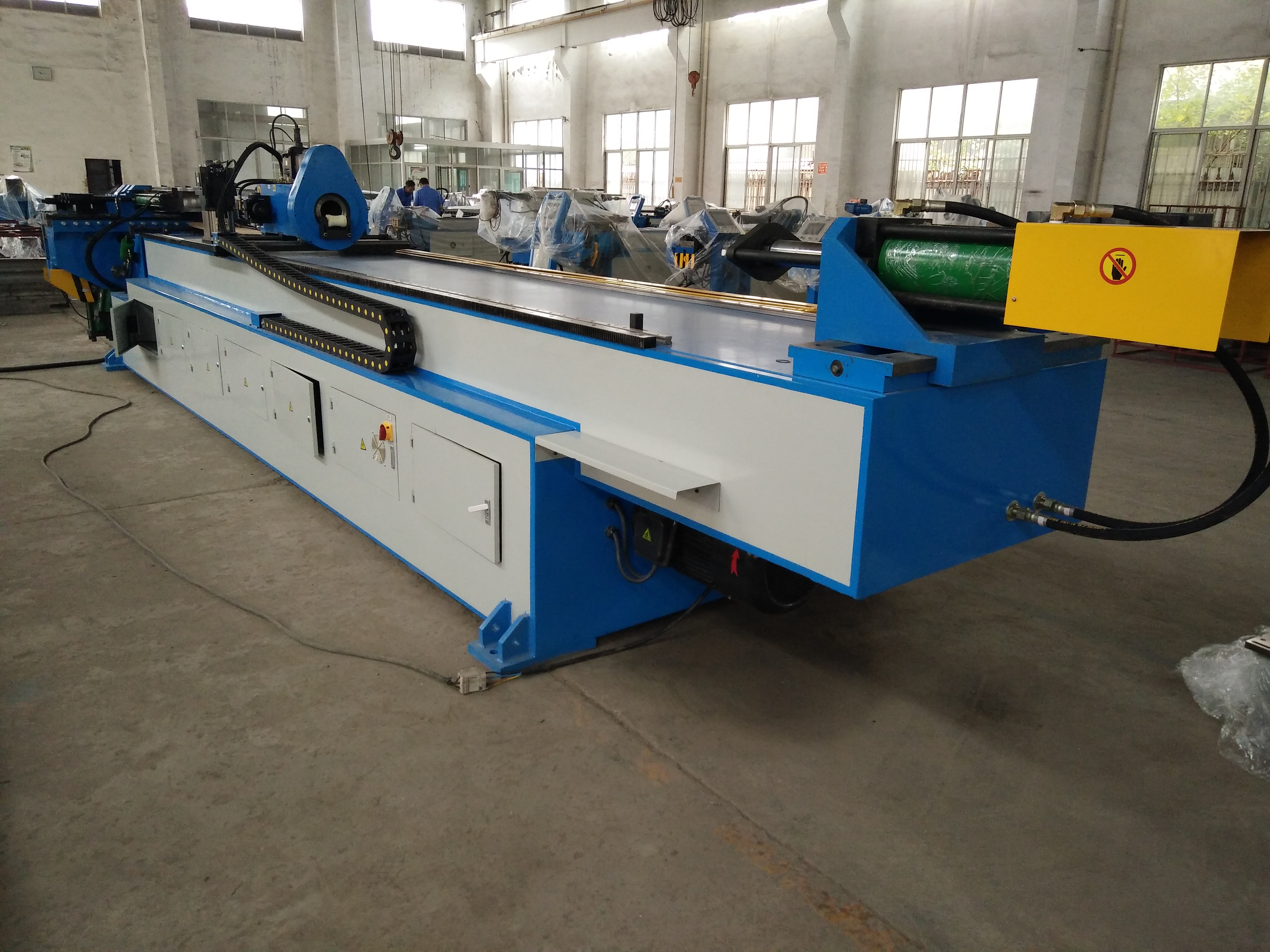

La cintreuse CNC à tête unique de la série GM-SB-CNC est une combinaison de notre technologie avec la technologie italienne de pointe, qui est combinée avec la puissance de la machine, hydraulique et électrique. Cette série adopte un panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et séquences de pliage. Y, B, C trois coordonnées de mouvement sous le contrôle précis de l'ordinateur industriel peuvent réaliser une ouverture et une fermeture entièrement automatiques du mandrin ou un embrayage du mandrin pour un pliage rapide, la machine CNC possède également des fonctionnalités avancées telles que la compensation de rebond de flexion de pièce, l'alarme d'auto-diagnostic d'erreur, stockage de mémoire lubrification automatique après une panne de courant, protection de sécurité. La technologie de pointe, la fiabilité d'automatisation élevée et la conception intégrée font de la cintreuse de tubes CNC une machine de traitement de tubes de classe mondiale.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠140*12 |
Acier inoxydable | mm | ￠140*6 |
Tube rond recuit en alliage léger | mm | ￠140*14 |
Tube carré en acier doux | mm | 110 *110 *3 |
Tube rectangulaire en acier doux | mm | 115 *105*3 |
Barre solide ronde en acier doux | mm | ￠75 |
Barre solide carrée en acier doux | mm | 65*65 |
Min. rayon de courbure | mm | 50 |
Max. Rayon de courbure (standard) | mm | 600 |
Surplomb de la tête (au centre de pliage) | mm | 730 |
Hauteur de la tête (au centre de pliage) | mm | 780 |
Hauteur du centre de pliage (à partir du sol) | mm | 1245 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 90 |
Course réglable de serrage | mm | 0-165 |
Course réglable d'épaule | mm | 500 |
Course réglable de rétraction du mandrin | mm | 0-260 |
Max. Angle de pliage | ° | 190 ° |
Erough Distance effective | mm | 5200 |
Vitesse de pliage (max.) | ° / sec | 12 |
Max. vitesse de rotation (axe Z) | ° / sec | 120 |
Max.alimentationvitesse de rotation (axe X.) | mm / sec | 400 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 3 |
Alimentation du servomoteur | KW | 3 |
Moteur du systèmePuissance | KW | 18.5 |
HydrauliquePompe Le volume | L | 45 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 6500 *2000 * 1350 |
Poids de la machine | T | À PROPOS DE 9 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens（Beide）ou Runmali |
Pompe hydrolique | YuciYuken/ Wuxi Tuoli |
Valve hydraulique | Japon Yuken（Importé） |
Conseil de voie d'huile | Taiwan Shanghong（Importé） |
Cylindre | ShanghaiQifan |
Écran tactile | TaïwanWeinview（Importé) |
PLC | Japon Mitsubishi（Importé） |
Contrôleur d'angle | Japon Nemicon（Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi（Importé） |
Transformateur | Wuxi Xinyu |
Contacteur | Schneider |
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠ 140 * 12 |
Acier inoxydable | mm | ￠ 140 * 6 |
Tube rond recuit en alliage léger | mm | ￠ 140 * 14 |
Tube carré en acier doux | mm | 110 * 110 * 3 |
Tube rectangulaire en acier doux | mm | 115 * 105 * 3 |
Barre solide ronde en acier doux | mm | ￠ 75 |
Barre solide carrée en acier doux | mm | 65 * 65 |
Min. rayon de courbure | mm | 50 |
Max. Rayon de courbure (standard) | mm | 600 |
Surplomb de la tête (au centre de pliage) | mm | 730 |
Hauteur de la tête (au centre de pliage) | mm | 780 |
Hauteur du centre de pliage (à partir du sol) | mm | 1245 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 90 |
Course réglable de serrage | mm | 0-165 |
Course réglable d'épaule | mm | 500 |
Course réglable de rétraction du mandrin | mm | 0-260 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 5200 |
Vitesse de pliage (max.) | ° / sec | 12 |
Max. vitesse de rotation (axe Z) | ° / sec | 120 |
Max. vitesse d'alimentation (axe X.) | mm / sec | 400 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 3 |
Alimentation du servomoteur | KW | 3 |
Puissance du moteur du système | KW | 18.5 |
Volume de la pompe hydraulique | L | 45 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 6500 * 2000 * 1350 |
Poids de la machine | T | À PROPOS DE 9 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Yuci Yuken / Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi （Importé） |
Transformateur | Wuxi Xinyu |
Contacteur | Schneider |
Échantillons de pliage
Échantillons d'outillage
