Cintreuse universelle de 4 pouces à 5 axes pour tuyaux creux

Quantité:
  • GM-140CNC
  • GMACC
  • 8462219000

Caractéristique de la machine

Cintreuse de tuyaux d'échappement 4 pouces GM-SB-140CNC

La série a été particulièrement adaptée aux exigences du marché professionnel mondial. Toutes les pièces, la structure et les caractères sont similaires aux normes de l'ingénierie mécanique de l'Europe.Notre expérience professionnelle et les plans de dessins pour les systèmes électriques, électroniques, hydrauliques et mécaniques d'entreprises connues permettent d'améliorer les systèmes des machines pour obtenir des performances précises et attrayantes.

La cintreuse de tubes à une tête à commande numérique de la série GM-SB-CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte le panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et commandes de pliage. Y, B, C trois coordonnées de mouvement sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin hors pliage rapide, machine CNC également avec des fonctions avancées, telles que la compensation des composants de flexion du ressort arrière, l'alarme d'auto-diagnostic des erreurs, stockage de mémoire après mise hors tension, lubrification automatique et protection de sécurité. La technologie de pointe, la fiabilité d'automatisation élevée, la conception intégrée font de la cintreuse de tubes CNC la machine de traitement de tubes de première classe au monde.

Paramètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

140*12

Acier inoxydable

mm

140*6

Tube rond recuit en alliage léger

mm

140*14

Tube carré en acier doux

mm

110 *110 *3

Tube rectangulaire en acier doux

mm

115 *105*3

Barre solide ronde en acier doux

mm

75

Barre solide carrée en acier doux

mm

65*65

Min. rayon de courbure

mm

50

Max. Rayon de courbure (standard)

mm

600

Surplomb de la tête (au centre de pliage)

mm

730

Hauteur de la tête (au centre de pliage)

mm

780

Hauteur du centre de pliage (à partir du sol)

mm

1245

Max. passage de la barre à l'intérieur du P.O.B. positionneur

mm

90

Course réglable de serrage

mm

0-165

Course réglable d'épaule

mm

500

Course réglable de rétraction du mandrin

mm

0-260

Max. Angle de pliage

°

190 °

Erough distance effective

mm

5200

Vitesse de pliage (max.)

° / sec

12

Max. vitesse de rotation (axe Z)

° / sec

120

Max.alimentationvitesse de rotation (axe X.)

mm / sec

400

Précision de l'angle de pliage

°

± 0,10

Angle de rotation Précision - axe Z

°

± 0,10

Précision de changement de vitesse - axe X

mm

± 0,10

Puissance du servomoteur de rotation

KW

3

Alimentation du servomoteur

KW

3

Moteur du systèmePuissance

KW

18.5

HydrauliquePompe Le volume

L

45

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

6500 *2000 * 1350

Poids de la machine

T

À PROPOS DE 9

ØConfiguration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne SiemensBeideou Runmali

Pompe hydrolique

YuciYuken/ Wuxi Tuoli

Valve hydraulique

Japon YukenImporté

Conseil de voie d'huile

Taiwan ShanghongImporté

Cylindre

ShanghaiQifan

Écran tactile

TaïwanWeinviewImporté)

PLC

Japon MitsubishiImporté

Contrôleur d'angle

Japon NemiconImporté

Puissance de commutation

Taïwan Mingwei

Servomoteur rotatif / d'alimentation

Japon MitsubishiImporté

Transformateur

Wuxi Xinyu

Contacteur

Schneider

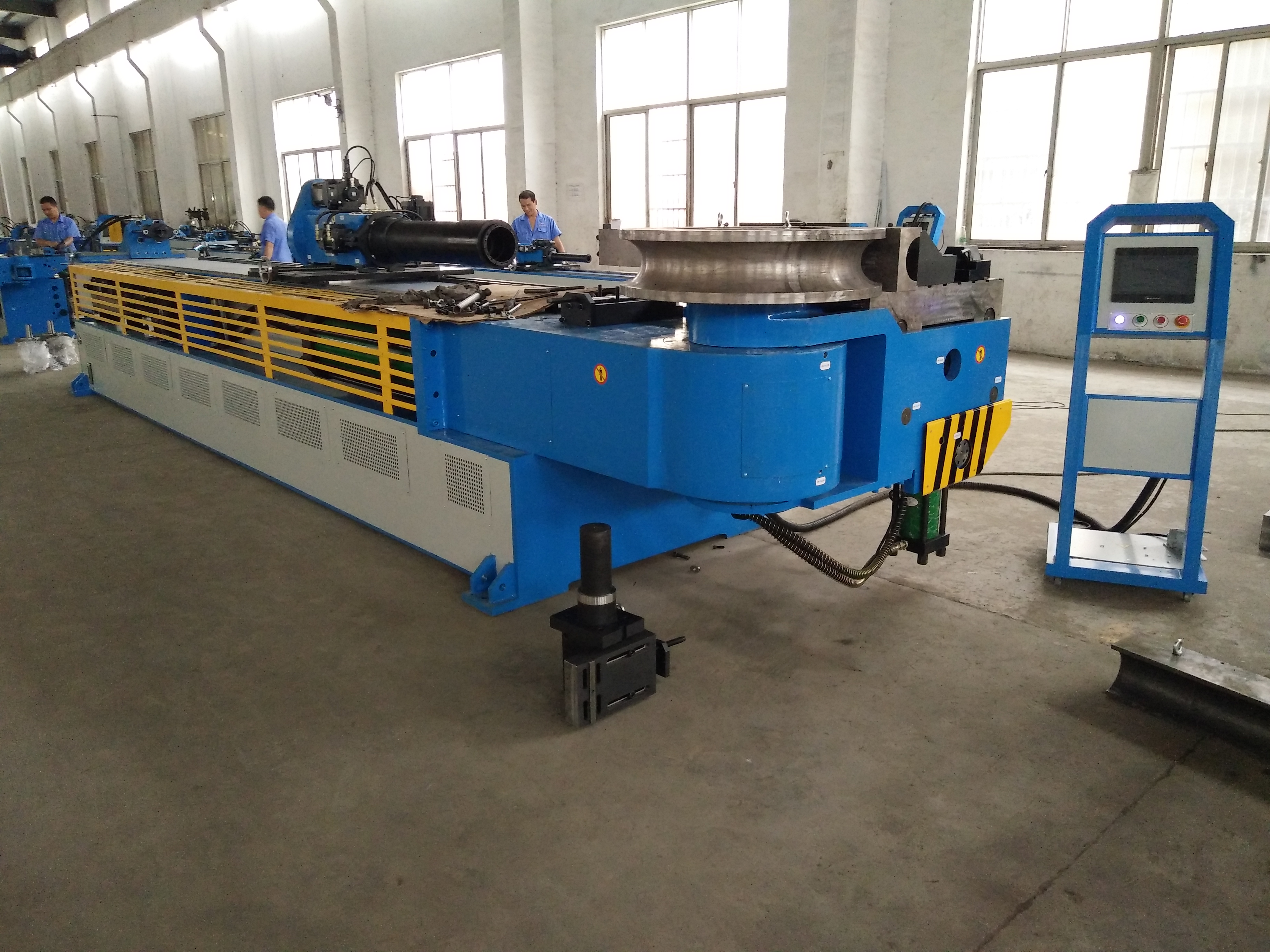

4 cintreuse électrique

Paramètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

¢ 140 * 12

Acier inoxydable

mm

¢ 140 * 6

Tube rond recuit en alliage léger

mm

¢ 140 * 14

Tube carré en acier doux

mm

110 * 110 * 3

Tube rectangulaire en acier doux

mm

115 * 105 * 3

Barre solide ronde en acier doux

mm

¢ 75

Barre solide carrée en acier doux

mm

65 * 65

Min. rayon de courbure

mm

50

Max. Rayon de courbure (standard)

mm

600

Surplomb de la tête (au centre de pliage)

mm

730

Hauteur de la tête (au centre de pliage)

mm

780

Hauteur du centre de pliage (à partir du sol)

mm

1245

Max. passage de la barre à l'intérieur du P.O.B. positionneur

mm

90

Course réglable de serrage

mm

0-165

Course réglable d'épaule

mm

500

Course réglable de rétraction du mandrin

mm

0-260

Max. Angle de pliage

°

190 °

Grâce à la distance effective

mm

5200

Vitesse de pliage (max.)

° / sec

12

Max. vitesse de rotation (axe Z)

° / sec

120

Max. vitesse d'alimentation (axe X.)

mm / sec

400

Précision de l'angle de pliage

°

± 0,10

Angle de rotation Précision - axe Z

°

± 0,10

Précision de changement de vitesse - axe X

mm

± 0,10

Puissance du servomoteur de rotation

KW

3

Alimentation du servomoteur

KW

3

Puissance du moteur du système

KW

18.5

Volume de la pompe hydraulique

L

45

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

6500 * 2000 * 1350

Poids de la machine

T

À PROPOS DE 9


Configuration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) ou Runmali

Pompe hydrolique

Yuci Yuken / Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan Shanghong (Importé)

Cylindre

Shanghai Qifan

Écran tactile

Taiwan Weinview (importé)

PLC

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Servomoteur rotatif / d'alimentation

Japon Mitsubishi (Importé)

Transformateur

Wuxi Xinyu

Contacteur

Schneider


Échantillons de pliage

图片 2

Échantillons d'outillage

图片 2
