| Quantité: | |
|---|---|
GM-129CNC-2A-1S
GMACC
8462219000
Caractéristique de la machine
La série a été adaptée en particulier aux exigences du marché professionnel mondial. Toutes les pièces, la structure et les caractères sont similaires au standard de l'ingénierie mécanique de l'Europe.Notre expérience professionnelle et les plans de dessins pour les systèmes électriques, électroniques, hydrauliques et mécaniques d'entreprises connues permettent d'améliorer les systèmes des machines pour obtenir des performances précises et attrayantes.
Nous sommes une coentreprise sino-italienne, établie depuis plus de 20 ans, nous faisons des affaires nationales et étrangères, nous avons des agents dans de nombreux pays, tels que le Mexique, la Pologne, le Vietnam, etc.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠129*10 |
Acier inoxydable | mm | ￠129*6 |
Tube rond recuit en alliage léger | mm | ￠129*14 |
Tube carré en acier doux | mm | 100 *100 *6 |
Tube rectangulaire en acier Mile | mm | 105 * 95 * 6 |
Barre solide ronde en acier doux | mm | ￠65 |
Barre solide carrée en acier doux | mm | 55*55 |
Min. rayon de courbure | mm | 50 |
Max. Rayon de courbure (standard) | mm | 550 |
Surplomb de la tête (au centre de pliage) | mm | 500 |
Hauteur de la tête (au centre de pliage) | mm | 720 |
Hauteur du centre de pliage (à partir du sol) | mm | 1235 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 80 |
Course réglable de serrage | mm | 0-150 |
Course réglable d'épaule | mm | 500 |
Course réglable de rétraction du mandrin | mm | 0-220 |
Max. Angle de pliage | ° | 190 ° |
Erough distance effective | mm | 4500 |
Vitesse de pliage (max.) | ° / sec | 15 |
Max. vitesse de rotation (axe Z) | ° / sec | 120 |
Max.alimentationvitesse de rotation (axe X.) | mm / sec | 400 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 3 |
Alimentation du servomoteur | KW | 3 |
Moteur du systèmePuissance | KW | 15 |
HydrauliquePompe Le volume | L | 41 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 6000 * 1800 * 1300 |
Poids de la machine | T | À PROPOS DE 7.5 |
Nom | Fabricant |
Moteur hydraulique | Siemens （BEIDE） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong（Importé） |
Cylindre | ShanghaiQifan |
Écran tactile | TaïwanWeinview（Importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi （Importé） |
Contacteur | Allemand SCHNEIDER（Importé) |
Q: qu'en est-il de votreun service?
UNE:Avant les ventes Serive:

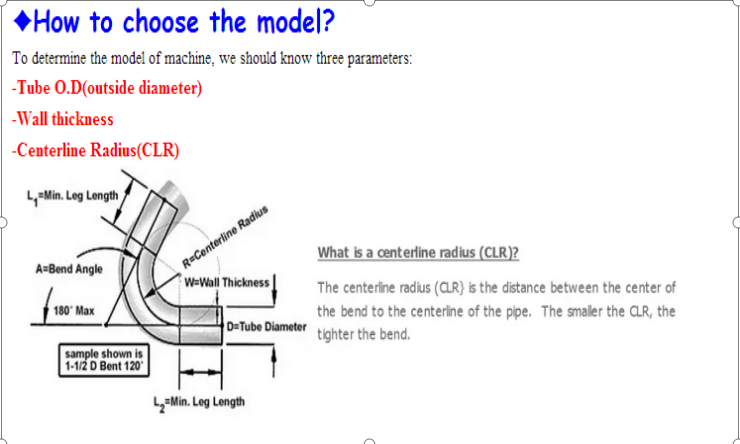

1. Nous aiderons notre client à confirmer le droitmachinemodèle selon les informations de tuyauterie proposées.
2. Bienvenue à visiter notre usine pour voir notre machine et notre atelier avant de passer une commande.
B: Service après-vente:
1. Nous fournissons un livre manuel, une installation détaillée de la machine, une vidéo de mise en serviceàvous aider correctement faire fonctionner la machine.Si vous avez besoin notre ingénieur à aller à votre usine pour l'installation de la machine, les billets d'avion, la nourriture, l'hôtel, le transport local doitdBattez votre
Compte.
2. Si des problèmes sur la machine, notre ingénieur résoudra pour vous d'abord par ordinateur, la plupart des problèmes peuvent être résolus en changeant les pièces, si vous ne pouvez pas, notre ingénieur peut se rendre dans votre usine pour résoudre pour vous, nous avons des ingénieurs expérimentésnotammentpour le marché étranger.
Pour les pièces mécaniques, qui ont été fabriquées par nous-mêmes, nous en avons beaucoup en stock.Si vous en avez besoin, nous pouvons vous les envoyer par courrier immédiatement.
Pour les pièces électroniques, nous utilisons tous une marque réputée, que vous pouvez acheter facilement à vos côtés.
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | * 129 * 10 |
Acier inoxydable | mm | * 129 * 6 |
Tube rond recuit en alliage léger | mm | ￠ 129 * 14 |
Tube carré en acier doux | mm | 100 * 100 * 6 |
Tube rectangulaire en acier Mile | mm | 105 * 95 * 6 |
Barre solide ronde en acier doux | mm | ￠ 65 |
Barre solide carrée en acier doux | mm | 55 * 55 |
Min. rayon de courbure | mm | 50 |
Max. Rayon de courbure (standard) | mm | 550 |
Surplomb de la tête (au centre de pliage) | mm | 500 |
Hauteur de la tête (au centre de pliage) | mm | 720 |
Hauteur du centre de pliage (à partir du sol) | mm | 1235 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 80 |
Course réglable de serrage | mm | 0-150 |
Course réglable d'épaule | mm | 500 |
Course réglable de rétraction du mandrin | mm | 0-220 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 4500 |
Vitesse de pliage (max.) | ° / sec | 15 |
Max. vitesse de rotation (axe Z) | ° / sec | 120 |
Max. vitesse d'alimentation (axe X.) | mm / sec | 400 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 3 |
Alimentation du servomoteur | KW | 3 |
Puissance du moteur du système | KW | 15 |
Volume de la pompe hydraulique | L | 41 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 6000 * 1800 * 1300 |
Poids de la machine | T | À PROPOS DE 7.5 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Siemens （BEIDE） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi （Importé） |
Contacteur | Allemand SCHNEIDER （importé) |
Échantillons de pliage
Échantillons d'outillage
