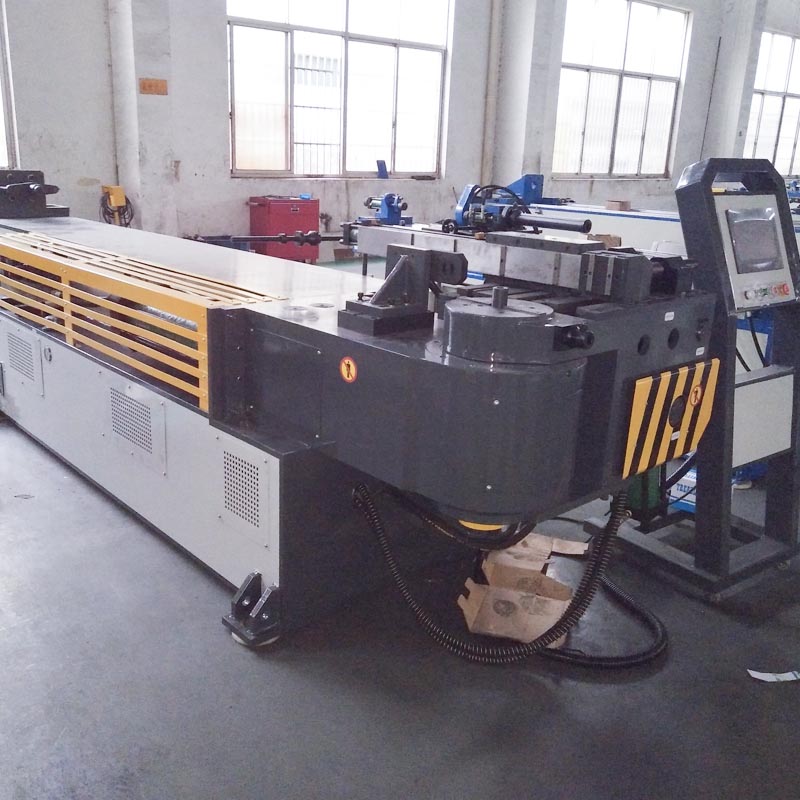

Cintreuse de tubes à main lourde GM-100NCB

Entraînement hydraulique complet, contrôlé par PLC avec écran tactile ou machine à cintrer de tuyaux de texte, équipé de dispositifs de serrage de tuyau, de moule de guidage, de mandrin, résistant aux plis, de poussée d'assistance, de cintrage de tuyaux, etc. En fonctionnement hydraulique, cette cintreuse de tuyaux européenne professionnelle, à grande vitesse et économique peut plier diverses dimensions, les tuyaux en métal de forme normale et anormale et les angles de pliage sont contrôlés par un codeur importé de haute précision qui assure une haute précision de cette machine.
État de disponibilité:
Quantité:
  • GM-100NCB
  • GMACC
  • 8462219000

Caractéristique de la machine

Cintreuse de tubes à main lourde GM-100NCB


ØParamètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

100*8

Tube carré en acier doux

mm

70 *70 *6

Tube rectangulaire en acier doux

mm

75*65 *6

Barre solide ronde en acier doux

mm

45

Barre solide carrée en acier doux

mm

40*40

Min. rayon de courbure

mm

40

Max. Rayon de courbure (standard)

mm

400

Surplomb de la tête (au centre de pliage)

mm

460

Hauteur de la tête (au centre de pliage)

mm

610

Hauteur du centre de pliage (à partir du sol)

mm

1140

Max. Angle de pliage

°

190 °

Erough distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

25

Précision de l'angle de pliage

°

± 0,10

Moteur du systèmePuissance

KW

11

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

5300 *1350 * 1200

Poids de la machine

T

À PROPOS DE 4.5

ØConfiguration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) / Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan ShanghongImporté

Cylindre

ShanghaiQifan

Écran tactile

TaïwanWeinviewImporté)

PLC

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Transformateur

Wuxi Xinyu

Contacteur

SCHNEIDER

Q: qu'en est-il de votreun service?
UNE:Avant les ventes Serive:
1. Nous aiderons notre client à confirmer le droitmachinemodèle selon les informations de tuyauterie proposées.
2. Bienvenue à visiter notre usine pour voir notre machine et notre atelier avant de passer une commande.

B: Service après-vente:
1. Nous fournissons un livre manuel, une installation détaillée de la machine, une vidéo de mise en serviceàvous aider correctement faire fonctionner la machine.Si vous avez besoin notre ingénieur à aller à votre usine pour l'installation de la machine, les billets d'avion, la nourriture, l'hôtel, le transport local doitdBattez votre
Compte.
2. Si des problèmes sur la machine, notre ingénieur résoudra pour vous d'abord par ordinateur, la plupart des problèmes peuvent être résolus en changeant de pièces, si ce n'est pas le cas, notre ingénieur peut se rendre dans votre usine pour résoudre pour vous, nous avons des ingénieurs expérimentésnotammentpour le marché étranger.
Pour les pièces mécaniques, qui ont été fabriquées par nous-mêmes, nous en avons beaucoup en stock.Si vous en avez besoin, nous pouvons vous les envoyer par courrier immédiatement.
Pour les pièces électroniques, nous utilisons tous une marque réputée, que vous pouvez acheter facilement à vos côtés.

machine à cintrer les tubes hydralic


Paramètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

¢ 100 * 8

Tube carré en acier doux

mm

70 * 70 * 6

Tube rectangulaire en acier doux

mm

75 * 65 * 6

Barre solide ronde en acier doux

mm

¢ 45

Barre solide carrée en acier doux

mm

40 * 40

Min. rayon de courbure

mm

40

Max. Rayon de courbure (standard)

mm

400

Surplomb de la tête (au centre de pliage)

mm

460

Hauteur de la tête (au centre de pliage)

mm

610

Hauteur du centre de pliage (à partir du sol)

mm

1140

Max. Angle de pliage

°

190 °

Grâce à la distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

25

Précision de l'angle de pliage

°

± 0,10

Puissance du moteur du système

KW

11

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

5300 * 1350 * 1200

Poids de la machine

T

À PROPOS DE 4.5


Configuration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) / Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan Shanghong (Importé)

Cylindre

Shanghai Qifan

Écran tactile

Taiwan Weinview (importé)

PLC

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Puissance de commutation

Taïwan Mingwei

Transformateur

Wuxi Xinyu

Contacteur

SCHNEIDER


Échantillons de pliage

图片 2

Échantillons d'outillage

图片 2
