Caractéristique de la machine

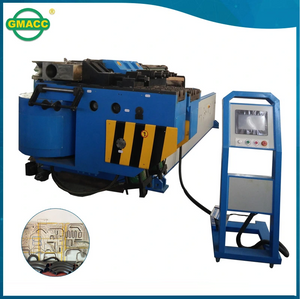

Entraînement hydraulique complet, contrôlé par PLC avec écran tactile ou machine à cintrer de tuyaux de texte, équipé de dispositifs de serrage de tuyau, de moule de guidage, de mandrin, résistant aux plis, de poussée d'assistance, de cintrage de tuyaux, etc. En fonctionnement hydraulique, cette cintreuse de tuyaux européenne professionnelle, à grande vitesse et économique peut plier diverses dimensions, les tuyaux en métal de forme normale et anormale et les angles de pliage sont contrôlés par un codeur importé de haute précision qui assure une haute précision de cette machine.
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | 114 * 10 |
Acier inoxydable | mm | 114 * 6 |
Tube rond recuit en alliage léger | mm | 114 * 12 |
Tube carré en acier doux | mm | 90 * 90 * 8 |
Tube rectangulaire en acier doux | mm | 100 * 50 * 3 |
Barre solide ronde en acier doux | mm | 60 |
Barre solide carrée en acier doux | mm | 55 * 55 |
Min. rayon de courbure | mm | 40 |
Max. Rayon de courbure (standard) | mm | 450 |
Surplomb de la tête (au centre de pliage) | mm | 500 |
Hauteur de la tête (au centre de pliage) | mm | 720 |
Hauteur du centre de pliage (à partir du sol) | mm | 1235 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 4200 |
Vitesse de pliage (max.) | ° / sec | 20 |
Précision de l'angle de pliage | ° | ± 0,10 |
Puissance du moteur du système | KW | 15 |
Volume de la pompe hydraulique | L | 45 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 5200 * 1350 * 1250 |
Poids de la machine | T | 5.5 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） / Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Contacteur | Allemand SCHNEIDER （importé) |
Transformateur | Wuxi Xinyu |
Échantillons de pliage
Échantillons d'outillage
