GM-100CNC-2A-1S
GMACC
8462219000
Caractéristique de la machine

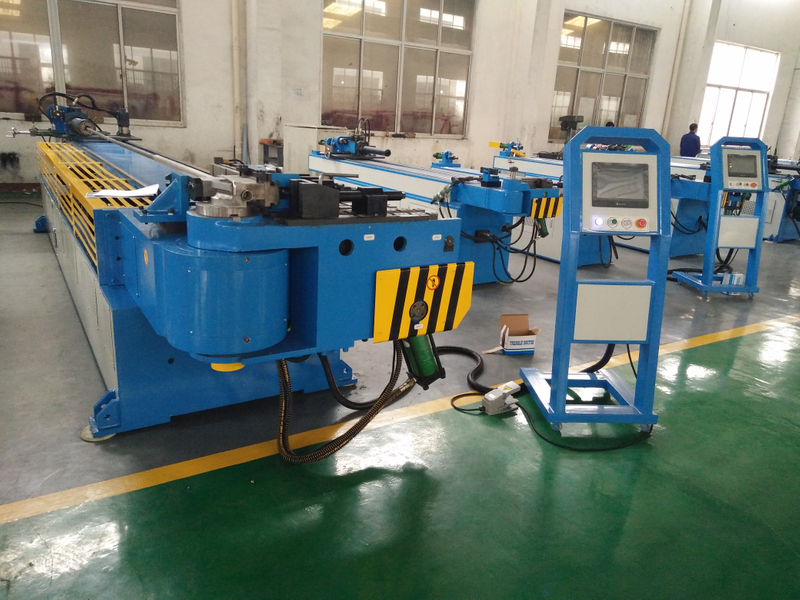

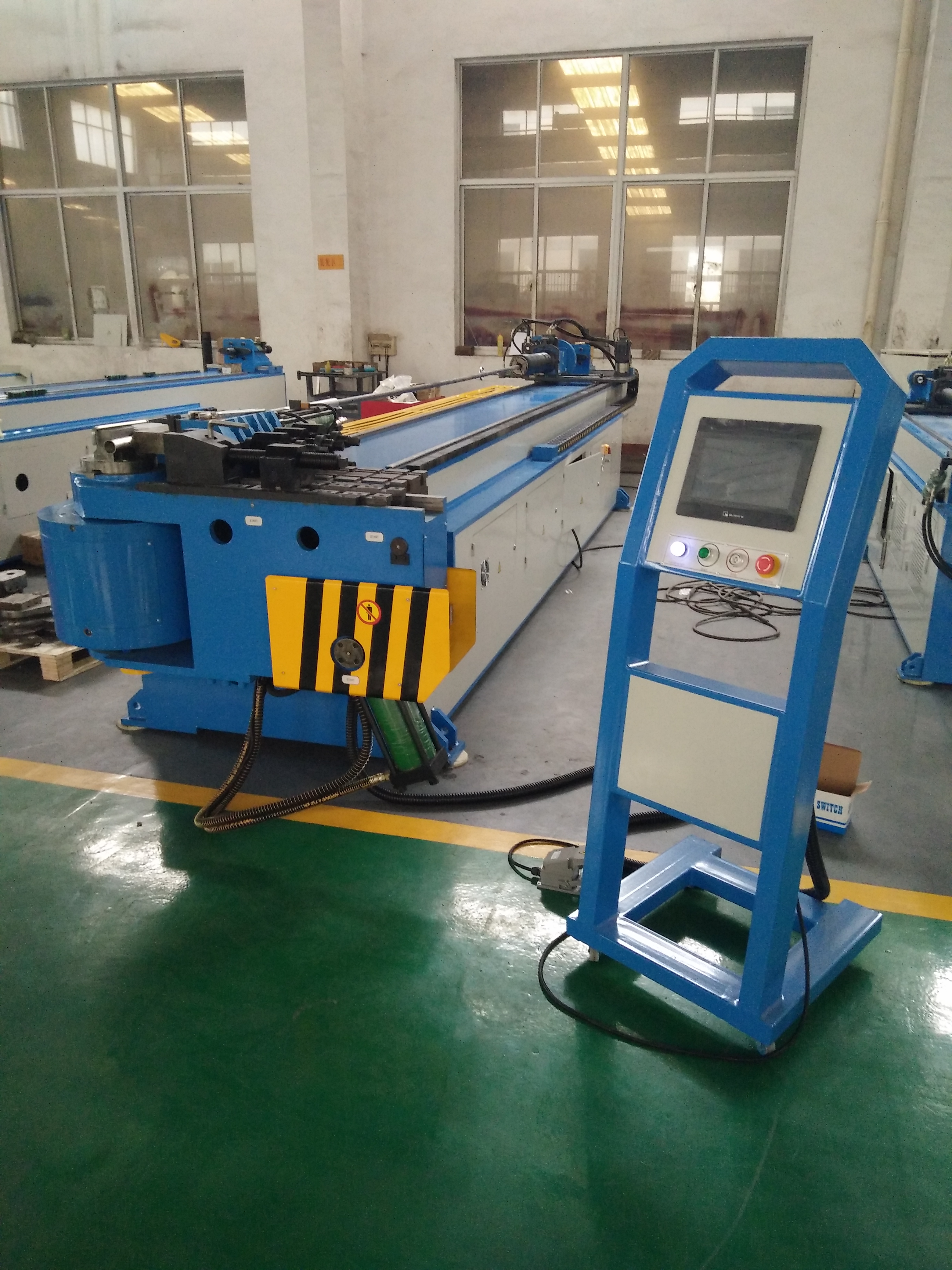

GM-SB-La cintreuse de tubes à une tête à commande numérique de la série CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte le panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et commandes de pliage. Y, B, C trois coordonnées de mouvement sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin hors pliage rapide, machine CNC également avec des fonctions avancées, telles que la flexion des composants, la compensation du ressort arrière, l'alarme d'auto-diagnostic des erreurs, le stockage de mémoire après mise hors tension, lubrification automatique et protection de sécurité. La technologie de pointe, la fiabilité d'automatisation élevée, la conception intégrée font de la cintreuse de tubes CNC la machine de traitement de tubes de première classe au monde.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠100*8 |
Acier inoxydable | mm | ￠100*5 |
Tube rond recuit en alliage léger | mm | ￠100*10 |
Tube carré en acier doux | mm | 70 *70 *6 |
Tube rectangulaire en acier doux | mm | 75 *65*6 |
Barre solide ronde en acier doux | mm | ￠40 |
Barre solide carrée en acier doux | mm | 35*35 |
Min. rayon de courbure | mm | 40 |
Max. Rayon de courbure (standard) | mm | 400 |
Surplomb de la tête (au centre de pliage) | mm | 460 |
Hauteur de la tête (au centre de pliage) | mm | 610 |
Hauteur du centre de pliage (à partir du sol) | mm | 1140 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 70 |
Course réglable de serrage | mm | 0-140 |
Course réglable d'épaule | mm | 350 |
Course réglable de rétraction du mandrin | mm | 0-150 |
Max. Angle de pliage | ° | 190 ° |
Erough distance effective | mm | 4000 |
Vitesse de pliage (max.) | ° / sec | 25 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max.alimentationvitesse de rotation (axe X.) | mm / sec | 500 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 1.5 |
Alimentation du servomoteur | KW | 1.5 |
Moteur du systèmePuissance | KW | 11 |
HydrauliquePompe Le volume | L | 30 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 5300 *1350 * 1200 |
Poids de la machine | T | À PROPOS DE 4.8 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong（Importé） |
Cylindre | ShanghaiQifan |
Écran tactile | TaïwanWeinview（Importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Servomoteur rotatif / d'alimentation | Japon Mitsubishi （Importé） |
Contacteur | Schneider |
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠ 76 * 3 |
Min. rayon de courbure | mm | 30 |
Max. Rayon de courbure (standard) | mm | 350 |
Surplomb de la tête (au centre de pliage) | mm | 600 |
Hauteur de la tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 50 |
Course réglable de serrage | mm | 0-136 |
Course réglable d'épaule | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 3800 |
Vitesse de pliage (max.) | ° / sec | 110 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max. vitesse d'alimentation (axe X.) | mm / sec | 800 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de flexion | KW | 7 |
Puissance du servomoteur de rotation | KW | 1 |
Alimentation du servomoteur | KW | 3 |
Puissance du moteur du système | KW | 5.5 |
Volume de la pompe hydraulique | L | 19 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 5000 * 1200 * 1350 |
Poids de la machine | T | À PROPOS DE 3.8 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Tube d'huile | Zhejiang |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Servomoteur | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan MINGWEI |
Contacteur | Schneider |
Échantillons d'outillage
