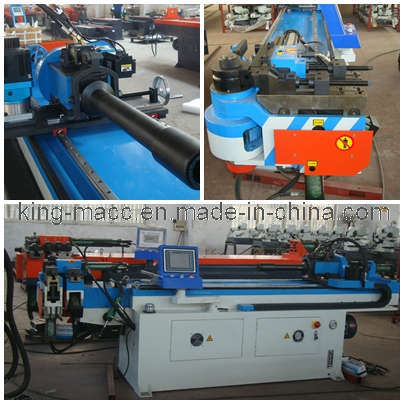

La cintreuse de tubes à tête unique à commande numérique de la série SB-50CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte un panneau de commande à écran tactile VDU, qui peut saisir, stocker et afficher diverses données et commandes de pliage.
Les trois coordonnées de mouvements Y, B, C sous contrôle de précision par ordinateur industriel peuvent réaliser un cintrage rapide entièrement automatique du mandrin ou du mandrin, la machine CNC est également dotée de fonctions avancées, telles que la compensation du retour élastique des composants, l'alarme d'auto-diagnostic des erreurs, le stockage de la mémoire après la mise hors tension. , lubrification automatique et protection de sécurité.
Le cintrage des tuyaux (axe C), la rotation des tuyaux (axe B) et l'alimentation des tuyaux (axe Y) sont tous entraînés par un servomoteur à anneau fermé. Une technologie avancée, une fiabilité d'automatisation élevée et une conception intégrée font de la cintreuse de tubes CNC la machine de traitement de tubes de première classe au monde.
| Nom | Unité | Paramètre |
| Max. Capacité de pliage | mm | 50*2 |
| Plage de rayon de courbure | mm | 20-250 |
| Max. Angle de pliage | ° | 190° |
| Vitesse de pliage | ° /sec | 2000 |
| Vitesse de rotation | ° /sec | 45 |
| Vitesse d'alimentation | mm/sec | 200 |
| Précision de pliage | ° | 1000 |
| Précision de tournage | ° | ±0,10 |
| Précision d'alimentation | mm | ±0,10 |
| Rotation de la puissance du servomoteur | kW | ±0,10 |
| Alimentation du servomoteur | kW | 0.75 |
| Bien que la distance effective | mm | 1 |
| Puissance du moteur du système | kW | 5.5 |
| Max. Pression | Kg/cm | 17 |
| Volume de livraison de la pompe à huile | L | 16 |
| L*W*H (Dimensions de l'emballage) | mm | 4000*800*1300 |
| Poids | T | 2.5 |
