Comment plier un tuyau à l'aide d'une cintreuse de tuyaux

Pour plier un tuyau avec précision, vous fixez votre conduit métallique à l’intérieur de la bonne matrice. Ensuite, vous définissez le rayon de la ligne centrale sur votre cintreuse. Vous appliquez une pression constante pour façonner la pièce. Enfin, vous calculez et compensez le retour élastique du matériau.

Réaliser des virages nets nécessite une préparation minutieuse. Vous devez faire correspondre la taille de la matrice directement au diamètre de votre conduit. Gardez toujours votre matériau complètement à plat à l’intérieur du cadre de la cintreuse afin qu’il ne se torde pas.

La sécurité est votre objectif principal lorsque vous travaillez. Mettez un équipement de protection individuelle avant de toucher les commandes. Éliminez toujours tous les dangers de l’espace de travail autour de votre machine. Avoir suffisamment d’espace ouvert évite les accidents et protège votre équipement.

Points clés à retenir

• Choisissez une taille de matrice qui correspond parfaitement au diamètre de votre tuyau pour éviter les fissures en surface.

• Moins le numéro de reprise de la machine par rapport à la hauteur de votre objectif pour marquer les points de pliage précis.

• Réglez votre machine à un angle légèrement plus grand pour compenser le rebond du métal.

• Placez un mandrin pliable à l"intérieur de tuyaux minces pour empêcher les murs de s"effondrer pendant que vous les pliez.

Sélection et configuration de la machine

Sélection de matrices pour plier le tuyau

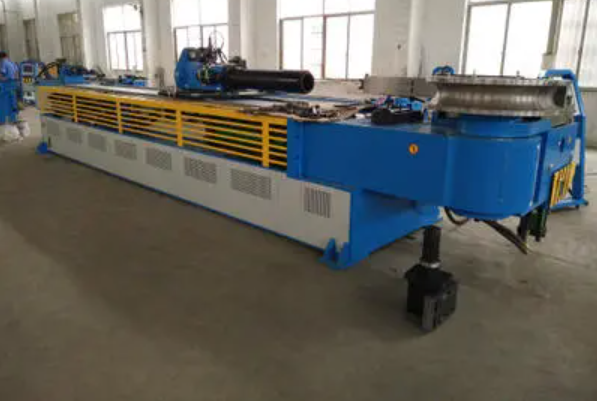

Vous devez choisir la bonne matrice pour courber le tuyau en douceur. Faire correspondre votre matrice au diamètre extérieur de votre conduit métallique évite les fissures et les rides. Les fabricants d'engrenages comme GMACC Machinery construisent des machines modernes en utilisant la technologie européenne d'Italie MACC et STAR BEND. Leurs modèles de cintreuses électriques aident les travailleurs à configurer des matrices exactes pour les travaux de cintrage de tubes personnalisés. Les cintreuses manuelles conviennent aux tâches légères, tandis que les cintreuses CNC permettent de réaliser de gros travaux de précision. La flexion des parois épaisses nécessite plus de 200 à 400 tonnes de force, mais les parois moyennes ont besoin de 50 à 100 tonnes.

Vous trouvez le facteur de paroi en divisant le diamètre extérieur de votre conduit par son épaisseur de paroi. Un facteur de paroi plus élevé indique que votre matériau a une paroi plus fine. Les parois minces augmentent le risque d"écrasement lors du cintrage des tubes. Faire correspondre la rainure de votre matrice à la taille de votre conduit assure la sécurité de votre métal à chaque étape.

Préparation des matériaux et des cadrans

Ensuite, vous préparez votre conduit en essuyant le métal. La poussière et la saleté provoquent une faible adhérence à l"intérieur du cadre de la cintreuse. Vous placez ensuite votre conduit directement dans la matrice de pliage. L"utilisation d"une cintreuse hydraulique ou d"une cintreuse CNC automatique vous permet de courber un conduit sans gâcher sa forme. Votre cintreuse façonnera le métal en douceur une fois correctement installée.

Vous devez définir les cadrans de la machine en fonction de vos valeurs matérielles. Des réglages corrects protègent la résistance des parois de votre conduit lors des travaux de cintrage de tubes actifs. Les machines modernes utilisent des servomoteurs et des encodeurs pour verrouiller des angles précis.

Une configuration correcte du cadran maintient les limites de rayon à ± 0,5 %, l"ovalité ≤ 3 % et l"amincissement des parois ≤ 10 à 15 %.

Vous vérifiez chaque cadran deux fois avant de commencer votre tâche. Une configuration minutieuse empêche le matériau de glisser et maintient vos coupes exactes. Ces étapes simples garantissent des formes nettes à chaque fois.

Mesures et calculs

Calcul du rayon et des hauteurs de tronçon

Vous trouvez les hauteurs des talons avant de plier le métal pour obtenir des résultats précis. Tout d’abord, déterminez la hauteur totale dont vous avez besoin pour la jambe debout. Ensuite, supprimez la valeur de reprise du cintreur de cette longueur d"extrémité. Par exemple, un conduit EMT de base de 1/2 pouce utilise un décalage de tronçon de 5 pouces. Soustraire 5 pouces d"une hauteur totale de 10 pouces laisse une marque de talon de 5 pouces. Les bonnes mesures de conduit protègent la précision de votre travail sur tous les travaux.

Différents matériaux de conduits et tailles de tuyaux nécessitent des numéros de décalage de tronçon correspondants. Vous devez vérifier ces valeurs précises sur le tableau marqué sur votre cintreuse.

Lignes de marquage et marge de retour élastique

Vous tracez des lignes sur votre conduit pour aligner correctement votre équipement. Tout d’abord, marquez la hauteur de votre tronçon cible finale sur le tuyau. Ensuite, mesurez en arrière jusqu"à l"extrémité ouverte du conduit en utilisant votre numéro de prise. Par exemple, une matrice CLR de 4,5 pouces sur une cintreuse M600 2015+ nécessite une valeur de reprise de 5 1/4 pouces. Mettez une autre ligne ici pour marquer le point de départ de votre bloc de serrage. En maintenant la matrice de cintreuse sur cette ligne, vous créez de véritables courbes de cintrage de tube. Garder votre conduit droit protège la résistance globale du métal.

Le métal reprend sa forme de départ après l’arrêt de la pression de flexion. Vous corrigez cette réaction en ajoutant une petite marge de retour élastique pendant la flexion active du tube. L"acier à faible teneur en carbone nécessite un ajustement de 0,5° à 1° selon les réglages standard V=8T. L"acier inoxydable 304 a une limite d"élasticité plus élevée, il nécessite donc un ajustement de 2° à 3°. La planification du rebond du métal permet de plier les conduits rapidement et correctement. Le réglage des cadrans de votre cintreuse automatique garantit des formes soignées pour l"ensemble du travail de cintrage des tubes. Votre cintreuse courbe chaque tuyau en toute sécurité une fois installée. Vérifiez à nouveau votre conduite avant de mettre sous tension.

Guide de pliage étape par étape

Chargement et mise à niveau du tuyau

Tout d’abord, glissez un mandrin flexible dans votre tube métallique. Il fait office de support intérieur pour le cintrage de tubes jusqu"à Ø159 mm. Placez les boules flexibles directement sur le point tangent du virage. Cela empêche les murs de s"aplatir lorsque la pression serre votre métal. Le mandrin maintient votre conduit rond tandis que les matrices extérieures courbent la pièce.

Ensuite, placez le conduit directement dans votre cadre de cintreuse. Marquez le point tangent exact du pliage sur sa surface métallique. Mesurez en arrière à partir de cette marque en utilisant le numéro de décalage fixe de votre cintreuse. Tracez une ligne claire pour définir la position de votre bloc de serrage. Alignez cette marque juste contre l’avant du bloc. Cela garantit que la courbe commence exactement là où vous le souhaitez.

Gardez votre métal complètement à plat à l’intérieur du châssis de la machine. Lorsque vous utilisez une cintreuse manuelle, alignez le conduit avec la marque de verrouillage du tube. Serrez-le doucement avant d"abaisser les matrices de rouleau. Sur une cintreuse à étirage rotative, la rotation du mandrin définit la direction du matériau. Garder les choses droites empêche la torsion lors de la flexion du tube. Vérifiez ces paramètres pour éviter les déchets métalliques coûteux.

Exécuter des virages sans distorsion

Vérifiez la configuration complète de votre machine avant de commencer le virage. Faites chauffer votre cintreuse hydraulique en exécutant quelques cycles à vide. Laissez la pompe tourner au ralenti pendant 3 à 5 minutes pour chauffer l"huile et purifier l"air. Réglez votre premier test sur une vitesse lente inférieure à 10 %. Une vitesse plus lente vous donne un contrôle total sur l’équipement.

Utilisez maintenant une pression douce pour plier le tuyau sans créer de vilains plis. Poussez les pédales ou les leviers hydrauliques en effectuant des mouvements réguliers et prudents. Gardez vos mains sur les commandes à deux mains pour que rien ne soit coincé. Une force douce déplace le bras en un seul mouvement régulier. Cela crée des formes soignées sans exercer de mauvaise pression sur le métal.

Surveillez attentivement votre conduit pendant que la cintreuse façonne la courbe. Un bon support empêche le métal de tomber ou de se déformer à l"intérieur. Votre mandrin et votre rainure de matrice travaillent ensemble pour protéger l"épaisseur de la paroi extérieure. Une fois que vous avez atteint le bon angle, relâchez les leviers de commande.

Coupez toute alimentation avant de retirer la pièce incurvée. Suivez des règles strictes de verrouillage de sécurité chaque fois que vous changez d’outils. Coupez l"alimentation électrique, verrouillez le système hydraulique et purgez la pression jusqu"à zéro énergie. Ces étapes sûres permettent à votre équipement de cintrage de tubes de fonctionner correctement pour les travaux ultérieurs. Un travail minutieux vous permet de plier les conduits proprement à chaque fois. Des habitudes sécuritaires permettent de réduire les déchets métalliques lors de chaque travail actif de cintrage de tubes. Un bon contrôle évite la mauvaise usure de votre cintreuse pendant le travail quotidien. Cet entretien simple vous donne d"excellents résultats sur chaque projet.

Techniques pour plier les décalages et les talons de tuyaux

Former des bouchons à 90 degrés

Faire des virages serrés à 90 degrés, c’est éviter les erreurs élémentaires au début. Vérifiez vos lignes avant d’exercer une force sur votre métal.

• Lignes de visée incorrectes ou marques de conduits : les guides de lignes à sauter déplacent votre point de départ le long du chemin.

• Manque de support de pression : Le pliage à l'air libre sans support provoque le glissement du métal vers l'intérieur.

• Pression mal placée : Appliquer une force loin de la tête de cintreuse écrase le mur à plat.

• Utiliser le mauvais outil : Choisir une cintreuse inappropriée ruine complètement votre type de conduit spécifique.

• Calcul de reprise incorrect : Oublier votre longueur de reprise modifie la hauteur totale des talons.

• Désalignement de la flèche : faire correspondre la flèche de la cintreuse avec de mauvaises marques ruine le positionnement global de la courbe.

• Se pencher sur une surface inadaptée : Travailler sur un sol inégal crée des courbes tordues sur des chemins droits.

• Ignorer le retour élastique : Sauter une marge de courbe supplémentaire laisse votre angle final légèrement court.

Fabriquer des compensations précises

Pour franchir les obstacles, façonnez le métal en utilisant des angles planifiés et des espaces précis. Calculez l’espacement des marques à l’aide de règles géométriques simples. Le multiplicateur utilise la valeur cosécante de l'angle choisi : M = 1 / sin(θ) . N'utilisez pas 1 / tan(θ) car cela mesure la distance à plat au lieu de la longueur réelle du métal. Multipliez la hauteur de dégagement nécessaire par M pour trouver les distances entre les lignes. Un pas de 4 pouces à 30° utilise un multiplicateur de 2,0, nécessitant 8 pouces entre les marques. Un pas de 6 pouces à 30° nécessite des marques espacées de 12 pouces. Mesurez les chemins de mise en page à l'aide de graphiques de référence standard pour accélérer la configuration mathématique.

Des tailles d"angle variables produisent des quantités de retrait prévisibles lors des tâches actives de cintrage de tubes.

Créer des courbes côte à côte nécessite des mathématiques de base pour maintenir des espaces égaux. Déterminez les décalages de décalage pour que votre conduit reste complètement droit à travers les espaces correspondants.

Lorsque vous façonnez du métal sur des obstacles, utilisez les règles standard pour former une selle à 3 points :

1. Mesurez la hauteur de l"obstacle H, multipliez par 2,5 et marquez les deux côtés à partir du centre.

2. Placez votre marque centrale sur la ligne d"encoche et courbez-la à 45°.

3. Déplacez-vous sur une ligne latérale, alignez la flèche, tournez le métal de 90° et courbez de 22,5°.

4. Retournez le métal, faites correspondre votre deuxième ligne et courbez encore 22,5°.

De bonnes habitudes de cintrage des tubes évitent les lignes tordues le long de votre zone de travail. L"utilisation de configurations mathématiques exactes facilite le cintrage des tubes tout en protégeant le cadre de votre conduit. Maîtrisez ces étapes de base pour accélérer les travaux de pliage des conduits.

Dépannage des défauts courants

Prévenir les rides et les plis

La prévention des plis dans le rayon intérieur commence par le choix des configurations d"outillage adaptées à votre machine. Faites glisser un mandrin de bouchon à l"intérieur de votre tuyau métallique si l"épaisseur de la paroi mesure 10 % ou moins du diamètre extérieur. Les mandrins soutiennent le métal lorsque votre rayon de courbure est inférieur à trois fois le diamètre extérieur. Une matrice d"essuie-glace incurvée aide à lisser les surfaces intérieures dans les virages serrés mesurant 1,5 à 2 fois le diamètre extérieur. Ces pièces de support supplémentaires vous permettent de plier les tuyaux proprement sans créer de plis de surface. L"utilisation de matrices inappropriées ruine un conduit mince pendant que vous travaillez sur la cintreuse.

Vous devez ajuster l"emplacement des pièces pour conserver un support solide à l"intérieur de votre matériau. Poussez toujours le mandrin suffisamment loin avant de commencer à plier. Laisser cette tige tirée trop en arrière laisse le métal non soutenu s"effondrer à l"intérieur. Abaissez l"espace entre la tige et le mur pour empêcher le métal de se froisser. Ensuite, augmentez lentement la force de pression jusqu"à ce que toutes vos rides disparaissent complètement. L"application d"une pression appropriée serre le matériau fermement contre la matrice de cintreuse pendant le fonctionnement. Les astuces modernes de cintrage de tubes reposent sur l’alignement des matrices d’essuyage pour empêcher le matériau de se soulever sur les conduits.

Correction de l"aplatissement et du désalignement

Un aplatissement excessif se produit lorsque les parois métalliques s"effondrent sous l"effet de forces de traction intenses. Une configuration correcte de votre mandrin réduit l"amincissement des parois de 25 % à moins de 15 %. Les configurations en boucle fermée sur les cintreuses électriques offrent une haute précision, atteignant une répétabilité angulaire de ±0,05° à ±0,15°. Des outils laser spéciaux suivent le retour élastique juste après la fin de chaque tour. La correction automatisée dynamique ajuste les angles futurs pendant votre projet de pliage complet. Vérifiez vos formes finies avec des rapporteurs numériques ou des outils Go/No-Go pour détecter les erreurs sur votre conduit.

Les erreurs d"alignement physique proviennent de vos outils, de votre métal ou d"erreurs de configuration de base. Des études de cas d"usine utilisant l"analyse Gemba prouvent que la formation des travailleurs et le matériel de qualité augmentent les taux de réussite aux tests de 35 %. Nettoyez les pièces sales pour empêcher les conduits métalliques de glisser à l"intérieur de vos pinces. Testez régulièrement la force de serrage pour que votre alignement reste net. Verrouillez toujours votre conduit directement à l"intérieur du cadre de la cintreuse avant de mettre sous tension. La vérification du métal brut empêche l’écrasement inattendu avant qu’il ne commence. Une vérification minutieuse garantit la précision de chaque conduit lors des gros travaux de cintrage de tubes. Aligner correctement votre conduit garantit des résultats fiables sur tous vos projets.

Vous inspectez soigneusement votre tuyau fini pour vérifier la qualité. Utilisez un rapporteur numérique pour vérifier l"angle de courbure dans une tolérance de ±0,5°. Placez un pied à coulisse numérique le long du sommet de la courbe pour tester l"ovalité. Une jauge d"épaisseur à ultrasons vérifie l"amincissement des parois, maintenant les pertes en dessous de la limite de rejet de 10 %. Enfin, effectuez une vérification visuelle pour confirmer l’absence de fissures de surface ou de rides intrados le long de votre conduit.

Vous enregistrez chaque angle de pliage, longueur de reprise et valeur de retour élastique dans votre journal. Le suivi des enregistrements de processus vous aide à calibrer votre cintreuse pour les exécutions futures. Vous enregistrez l’identité des conduits et l’historique d’étalonnage pour satisfaire aux normes telles que ASME B31.3. Des journaux détaillés vous permettent de répéter des formes précises sur chaque nouveau conduit à l"aide de votre cintreuse.

FAQ

Comment éviter l’aplatissement interne lors du cintrage de tuyaux à paroi mince ?

Vous insérez un mandrin flexible à l"intérieur de votre tube avant de le plier. Positionnez les boules flexibles juste au point tangent du virage. Le mandrin soutient les parois intérieures lors de l"application de la force. Ce support interne maintient votre tuyau rond et maintient l"ovalité à moins de 3 %.

Quelle marge de retour élastique faut-il ajouter pour l’acier inoxydable ?

L"acier inoxydable 304 a une limite d"élasticité élevée. Vous devez ajuster l"angle de votre cintreuse de 2° à 3° pour compenser le rebond du matériau. Vérifiez toujours votre angle de courbure avec un rapporteur numérique pour maintenir la précision dans une tolérance de ±0,5°.

Quelle taille de matrice devez-vous sélectionner pour les cintreuses de tubes électriques automatiques ?

Sélectionnez une matrice qui correspond exactement au diamètre extérieur de votre tube. Les équipements avancés de fabricants comme GMACC Machinery utilisent des rainures à lèvres captives plus profondes. L"adaptation de la rainure de votre matrice protège la surface extérieure du tuyau et maintient l"amincissement de la paroi en dessous de 10 à 15 %.

Comment calculer la marque de départ pour un stub-up à 90 degrés ?

Soustrayez la valeur de reprise de votre cintreuse de la hauteur totale du talon cible. Pour un tuyau EMT de 1/2 pouce avec une hauteur souhaitée de 10 pouces, soustrayez le décalage de tronçon standard de 5 pouces. Placez votre marque de départ exactement à 5 pouces de l"extrémité du conduit.
