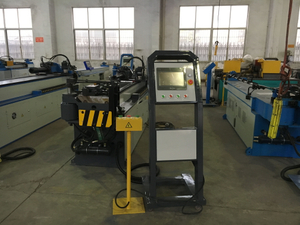

Petite machine à cintrer de tube en spirale rectangulaire portative

État de disponibilité:
Quantité:
  • GM-76CNC-2A-1S

  • GMACC

  • 8462219000

Description du produit

Machine à cintrer de tuyau de brouette principale simple GM-76CNC-2A-1S


ØCaractéristiques de la machine

GM-SB-76La cintreuse de tubes à une tête à commande numérique de la série CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte le panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et commandes de pliage, Y, B, C trois coordonnées de les mouvements sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin hors pliage rapide, machine CNC également avec des fonctions avancées, telles que le ressort de flexion des composants compensation arrière, alarme d'autodiagnostic des erreurs, stockage de mémoire après mise hors tension, lubrification automatique et protection de sécurité.

ØParamètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

76*4

Acier inoxydable

mm

76*3

Tube rond recuit en alliage léger

mm

76*6

Tube carré en acier doux

mm

60 *60 *3

Tube rectangulaire en acier doux

mm

65 *55*3

Barre solide ronde en acier doux

mm

35

Barre solide carrée en acier doux

mm

30*30

Min. rayon de courbure

mm

30

Max. Rayon de courbure (standard)

mm

350

Surplomb de la tête (au centre de pliage)

mm

600

Hauteur de la tête (au centre de pliage)

mm

580

Hauteur du centre de pliage (à partir du sol)

mm

1060

Max. passage de la barre à l'intérieur du P.O.B. positionneur

mm

50

Course réglable de serrage

mm

0-136

Course réglable d'épaule

mm

300

Course réglable de rétraction du mandrin

mm

0-136

Max. Angle de pliage

°

190 °

Erough distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

30

Max. vitesse de rotation (axe Z)

° / sec

160

Max.alimentationvitesse de rotation (axe X.)

mm / sec

800

Précision de l'angle de pliage

°

± 0,10

Angle de rotation Précision - axe Z

°

± 0,10

Précision de changement de vitesse - axe X

mm

± 0,10

Puissance du servomoteur de rotation

KW

1.5

Alimentation du servomoteur

KW

1.5

Moteur du systèmePuissance

KW

7.5

HydrauliquePompe Le volume

L

23

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

4800 * 1200 * 1350

Poids de la machine

T

ENVIRON 3.5


ØConfiguration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) ou Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken (Importé)

Conseil de voie d'huile

Taiwan ShanghongImporté

Cylindre

ShanghaiQifan

Écran tactile

TaïwanWeinviewImporté)

PLC

Japon Mitsubishi (Importé)

Servomoteur

Japon Mitsubishi (Importé)

Contrôleur d'angle

Japon Nemicon (Importé)

Contacteur

Allemand SCHNEIDER

Transformateur

Wuxi Xinyu
