Cintreuse automatique de tubes 3 axes GM-SB-63CNC

État de disponibilité:
Quantité:
  • GM-63CNC-2A-1S

  • GMACC

  • 8462219000

Caractéristique de la machine

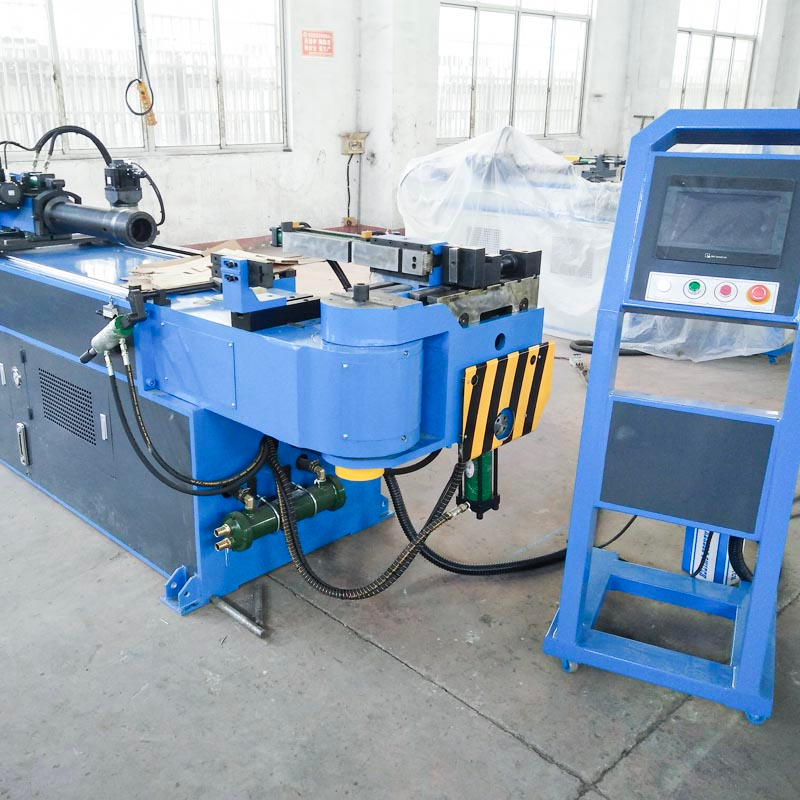

Cintreuse automatique de tubes 3 axes GM-SB-63CNC

ØCaractéristique de la machine

La série a été particulièrement adaptée aux exigences du marché professionnel mondial. Toutes les pièces, la structure et les caractères sont similaires aux normes de l'ingénierie mécanique de l'Europe.Notre expérience professionnelle et les plans de dessins pour les systèmes électriques, électroniques, hydrauliques et mécaniques d'entreprises connues permettent d'améliorer les systèmes des machines pour obtenir des performances précises et attrayantes.

GM-SB-La cintreuse de tubes à une tête à commande numérique de la série CNC est le produit de la combinaison de notre technologie et de la technologie italienne avancée, intégrée à la machine, à l'hydraulique et à l'électricité. Cette série adopte le panneau de commande à écran tactile VDU, qui peut entrer, stocker et afficher diverses données et commandes de pliage. Y, B, C trois coordonnées de mouvement sous contrôle de précision par ordinateur industriel peuvent réaliser un mandrin entièrement automatique ou un mandrin hors pliage rapide, machine CNC également avec des fonctions avancées, telles que la flexion des composants, la compensation du ressort arrière, l'alarme d'auto-diagnostic des erreurs, le stockage de mémoire après la mise hors tension et la protection de sécurité. La technologie de pointe, la fiabilité d'automatisation élevée, la conception intégrée font de la cintreuse de tubes CNC la machine de traitement de tubes de première classe au monde.

Paramètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

¢ 63 * 3

Acier inoxydable

mm

¢ 63 * 2

Tube rond recuit en alliage léger

mm

¢ 63 * 5

Tube carré en acier doux

mm

50 * 50 * 2,5

Tube rectangulaire en acier doux

mm

50 * 45 * 2,5

Barre solide ronde en acier doux

mm

¢ 25

Barre solide carrée en acier doux

mm

20 * 20

Min. rayon de courbure

mm

25

Max. Rayon de courbure (standard)

mm

300

Surplomb de la tête (au centre de pliage)

mm

600

Hauteur de la tête (au centre de pliage)

mm

580

Hauteur du centre de pliage (à partir du sol)

mm

1060

Max. passage de la barre à l'intérieur du P.O.B. positionneur

mm

50

Course réglable de serrage

mm

0-136

Course réglable d'épaule

mm

300

Course réglable de rétraction du mandrin

mm

0-136

Max. Angle de pliage

°

190 °

Erough Distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

30

Max. vitesse de rotation (axe Z)

° / sec

160

Max. vitesse de déplacement (axe X.)

mm / sec

800

Précision de l'angle de pliage

°

± 0,10

Angle de rotation Précision - axe Z

°

± 0,10

Précision de changement de vitesse - axe X

mm

± 0,10

Puissance du servomoteur de rotation

KW

1

Alimentation du servomoteur

KW

1

Moteur du systèmePuissance

KW

5.5

HydrauliquePompe Le volume

L

19

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

4500 * 1200 * 1350

Poids de la machine

T

À PROPOS DE 3.0

ØConfiguration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) / Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken

Conseil de voie d'huile

Taiwan Shanghong

Cylindre

ShanghaiQifan

Écran tactile

TaïwanWeinview

PLC

Japon Mitsubishi

Contrôleur d'angle

Japon Nemicon

Puissance de commutation

Taïwan Mingwei

Contacteur

Allemand SCHNEIDER

Q: qu'en est-il de votreun service?
UNE:Avant le service de vente:
1. Nous aiderons notre client à confirmer le droitmachinemodèle selon les informations de tuyauterie proposées.
2. Bienvenue à visiter notre usine pour voir notre machine et notre atelier avant de passer une commande.

B: Service après-vente:
1. Nous fournissons un livre manuel, une installation détaillée de la machine, une vidéo de mise en serviceàvous aider correctement faire fonctionner la machine.Si vous avez besoin notre ingénieur à aller à votre usine pour l'installation de la machine, les billets d'avion, la nourriture, l'hôtel, le transport local doitdBattez votre
Compte.
2. Si des problèmes sur la machine, notre ingénieur résoudra pour vous d'abord par ordinateur, la plupart des problèmes peuvent être résolus en changeant de pièces, si ce n'est pas le cas, notre ingénieur peut se rendre dans votre usine pour résoudre pour vous, nous avons des ingénieurs expérimentésnotammentpour le marché étranger.
Pour les pièces mécaniques, qui ont été fabriquées par nous-mêmes, nous en avons beaucoup en stock.Si vous en avez besoin, nous pouvons vous les envoyer par courrier immédiatement.
Pour les pièces électroniques, nous utilisons tous une marque réputée, que vous pouvez acheter facilement à vos côtés.

cintreuse de tube cnc

Paramètre technique principal

Nom

Unité

Paramètre

Tube rond en acier doux

mm

¢ 63 * 3

Acier inoxydable

mm

¢ 63 * 2

Tube rond recuit en alliage léger

mm

¢ 63 * 5

Tube carré en acier doux

mm

50 * 50 * 2,5

Tube rectangulaire en acier doux

mm

50 * 45 * 2,5

Barre solide ronde en acier doux

mm

¢ 25

Barre solide carrée en acier doux

mm

20 * 20

Min. rayon de courbure

mm

25

Max. Rayon de courbure (standard)

mm

300

Surplomb de la tête (au centre de pliage)

mm

600

Hauteur de la tête (au centre de pliage)

mm

580

Hauteur du centre de pliage (à partir du sol)

mm

1060

Max. passage de la barre à l'intérieur du P.O.B. positionneur

mm

50

Course réglable de serrage

mm

0-136

Course réglable d'épaule

mm

300

Course réglable de rétraction du mandrin

mm

0-136

Max. Angle de pliage

°

190 °

Grâce à la distance effective

mm

4000

Vitesse de pliage (max.)

° / sec

30

Max. vitesse de rotation (axe Z)

° / sec

160

Max. vitesse de déplacement (axe X.)

mm / sec

800

Précision de l'angle de pliage

°

± 0,10

Angle de rotation Précision - axe Z

°

± 0,10

Précision de changement de vitesse - axe X

mm

± 0,10

Puissance du servomoteur de rotation

KW

1

Alimentation du servomoteur

KW

1

Puissance du moteur du système

KW

5.5

Volume de la pompe hydraulique

L

19

Max. Pression

Mpa

16

L * W * H (dimension de l'emballage)

mm

4500 * 1200 * 1350

Poids de la machine

T

À PROPOS DE 3.0


Configuration du système de commande hydraulique et électronique

Nom

Fabricant

Moteur hydraulique

Allemagne Siemens (Beide) / Runmali

Pompe hydrolique

Wuxi Tuoli

Valve hydraulique

Japon Yuken

Conseil de voie d'huile

Taiwan Shanghong

Cylindre

Shanghai Qifan

Écran tactile

Taiwan Weinview

PLC

Japon Mitsubishi

Contrôleur d'angle

Japon Nemicon

Puissance de commutation

Taïwan Mingwei

Contacteur

Allemand SCHNEIDER


Échantillons de pliage

图片 2

Échantillons d'outillage

图片 2
