| Quantité: | |
|---|---|
GM-168CNC-2A-1S
GMACC
8462219000

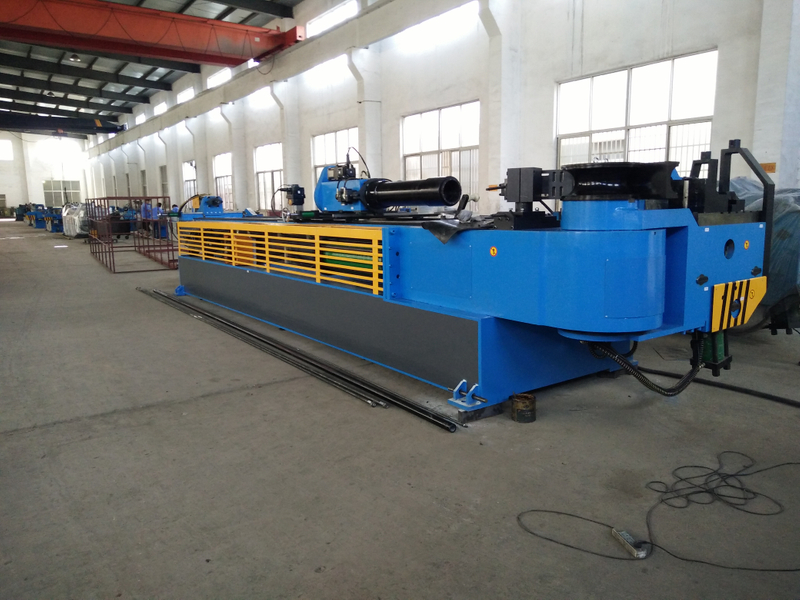

Caractéristique de la machine
Nous sommes une coentreprise sino-italienne, établie depuis plus de 20 ans, nous faisons des affaires nationales et étrangères, nous avons des agents dans de nombreux pays, tels que le Mexique, la Pologne, le Vietnam, etc.
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | φ168*16 |
Acier inoxydable | mm | φ168*10 |
Tube rond recuit en alliage léger | mm | φ168*22 |
Tube carré en acier doux | mm | 150 * 150 * 10 |
Tube rectangulaire en acier doux | mm | 155 * 150*dix |
Barre solide ronde en acier doux | mm | Φ90 |
Barre solide carrée en acier doux | mm | 85 *85 |
Min. rayon de courbure | mm | 60 |
Max. Rayon de courbure (standard) | mm | 700 |
Surplomb de la tête (au centre de pliage) | mm | 720 |
Hauteur de la tête (au centre de pliage) | mm | 996 |
Hauteur du centre de pliage (à partir du sol) | mm | 1200 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 100 |
Course réglable de serrage | mm | 0-198 |
Course réglable d'épaule | mm | 600 |
Course réglable de rétraction du mandrin | mm | 0-260 |
Max. Angle de pliage | ° | 190 ° |
Erough distance effective | mm | 5600 |
Vitesse de pliage (max.) | ° / sec | 8 |
Max. vitesse de rotation (axe Z) | ° / sec | 80 |
Max. vitesse de déplacement (axe X.) | mm / sec | 300 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de rotation | KW | 3.5 |
Alimentation du servomoteur | KW | 1,5 (2) |
Moteur du systèmePuissance | KW | 22 |
HydrauliquePompe Le volume | L | 76 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 7200 *2200 * 1450 |
Poids de la machine | T | À PROPOS DE 14 |
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （BEIDE） / Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong（Importé） |
Cylindre | ShanghaiQifan |
Écran tactile | TaïwanWeinview（Importé) |
PLC | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan Mingwei |
Contacteur | SCHNEIDER |
Autres pièces électriques | Allemand SCHNEIDER, Omron, Taiwan SHILIN （Importé） |
Q: qu'en est-il de votreun service?
UNE:Avant le service de vente:
1. Nous aiderons notre client à confirmer le droitmachinemodèle selon les informations de tuyauterie proposées.
2. Bienvenue à visiter notre usine pour voir notre machine et notre atelier avant de passer une commande.
B: Service après-vente:
1. Nous fournissons un livre manuel, une installation détaillée de la machine, une vidéo de mise en serviceàvous aider correctement faire fonctionner la machine.Si vous avez besoin notre ingénieur à aller à votre usine pour l'installation de la machine, les billets d'avion, la nourriture, l'hôtel, le transport local doitdBattez votre
Compte.
2. Si des problèmes sur la machine, notre ingénieur résoudra pour vous d'abord par ordinateur, la plupart des problèmes peuvent être résolus en changeant de pièces, si ce n'est pas le cas, notre ingénieur peut se rendre dans votre usine pour résoudre pour vous, nous avons des ingénieurs expérimentésnotammentpour le marché étranger.
Pour les pièces mécaniques, qui ont été fabriquées par nous-mêmes, nous en avons beaucoup en stock.Si vous en avez besoin, nous pouvons vous les envoyer par courrier immédiatement.
Pour les pièces électroniques, nous utilisons tous une marque réputée, que vous pouvez acheter facilement à vos côtés.
Paramètre technique principal
Nom | Unité | Paramètre |
Tube rond en acier doux | mm | ￠ 76 * 3 |
Min. rayon de courbure | mm | 30 |
Max. Rayon de courbure (standard) | mm | 350 |
Surplomb de la tête (au centre de pliage) | mm | 600 |
Hauteur de la tête (au centre de pliage) | mm | 580 |
Hauteur du centre de pliage (à partir du sol) | mm | 1060 |
Max. passage de la barre à l'intérieur du P.O.B. positionneur | mm | 50 |
Course réglable de serrage | mm | 0-136 |
Course réglable d'épaule | mm | 300 |
Course réglable de rétraction du mandrin | mm | 0-136 |
Max. Angle de pliage | ° | 190 ° |
Grâce à la distance effective | mm | 3800 |
Vitesse de pliage (max.) | ° / sec | 110 |
Max. vitesse de rotation (axe Z) | ° / sec | 160 |
Max. vitesse d'alimentation (axe X.) | mm / sec | 800 |
Précision de l'angle de pliage | ° | ± 0,10 |
Angle de rotation Précision - axe Z | ° | ± 0,10 |
Précision de changement de vitesse - axe X | mm | ± 0,10 |
Puissance du servomoteur de flexion | KW | 7 |
Puissance du servomoteur de rotation | KW | 1 |
Alimentation du servomoteur | KW | 3 |
Puissance du moteur du système | KW | 5.5 |
Volume de la pompe hydraulique | L | 19 |
Max. Pression | Mpa | 16 |
L * W * H (dimension de l'emballage) | mm | 5000 * 1200 * 1350 |
Poids de la machine | T | À PROPOS DE 3.8 |
Configuration du système de commande hydraulique et électronique
Nom | Fabricant |
Moteur hydraulique | Allemagne Siemens （Beide） ou Runmali |
Pompe hydrolique | Wuxi Tuoli |
Valve hydraulique | Japon Yuken （Importé） |
Conseil de voie d'huile | Taiwan Shanghong （Importé） |
Cylindre | Shanghai Qifan |
Tube d'huile | Zhejiang |
Écran tactile | Taiwan Weinview （importé) |
PLC | Japon Mitsubishi （Importé） |
Servomoteur | Japon Mitsubishi （Importé） |
Contrôleur d'angle | Japon Nemicon （Importé） |
Puissance de commutation | Taïwan MINGWEI |
Contacteur | Schneider |
Échantillons d'outillage
